เลเซอร์ไดโอดผีเสื้อ DFB 1550nm 10mW

สารบัญ

1. การแนะนำ 1550nm เลเซอร์ไดโอดผีเสื้อ DFB 10mW

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

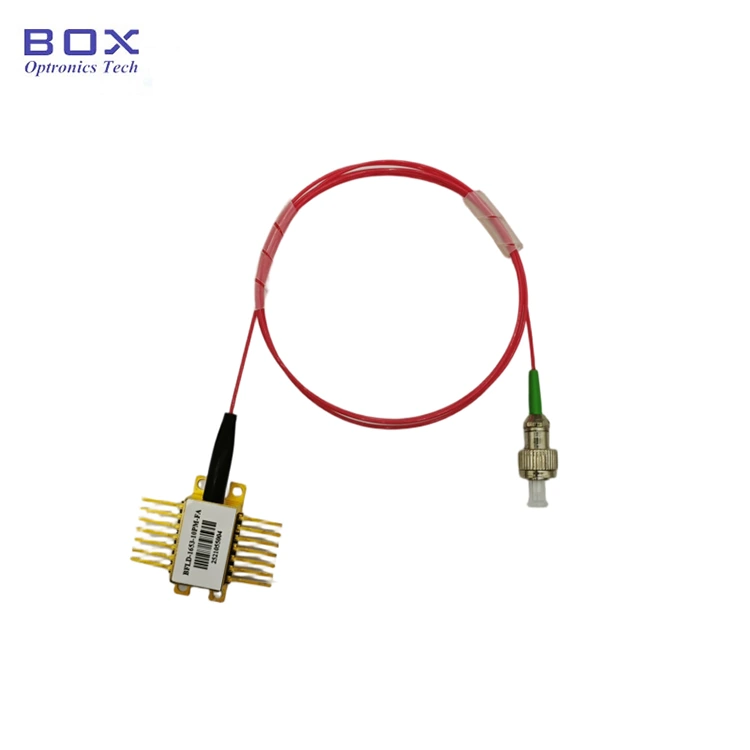

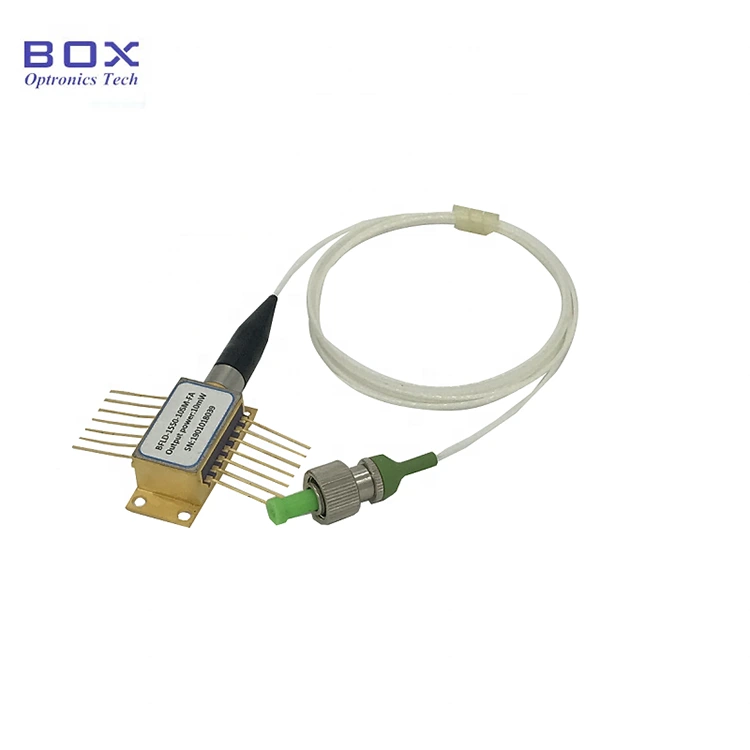

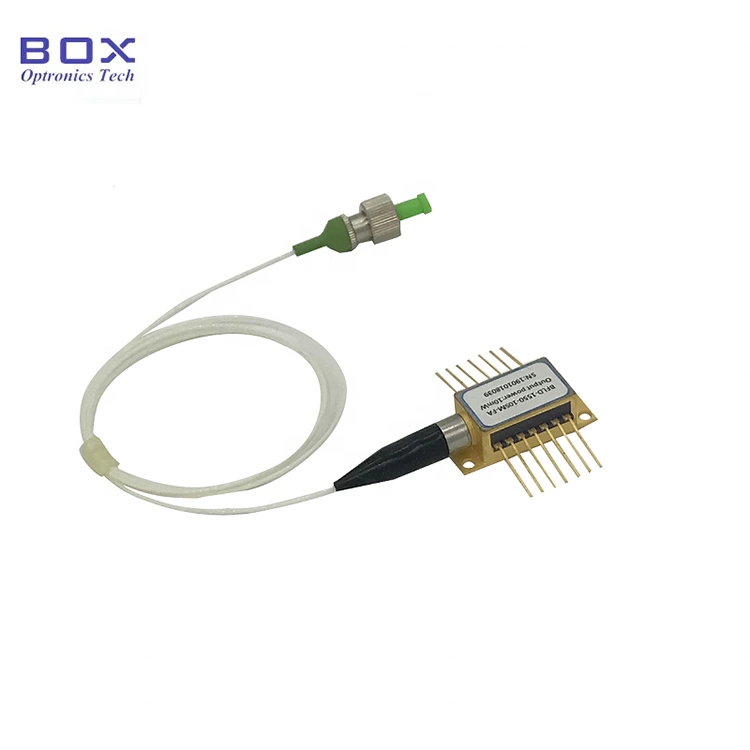

แนะนำผลิตภัณฑ์

นี่คือเลเซอร์ DFB ขนาด 1550 นาโนเมตรที่มีผีเสื้อ 14 พิน แพ็คเกจ TEC ในตัว และเทอร์มิสเตอร์ มีความยาวคลื่นคงที่ 10mW กำลังเอาท์พุต อัตราส่วนการปราบปรามโหมดด้านข้างโดยทั่วไปที่ 40dB และเกณฑ์ขั้นต่ำ ปัจจุบัน เสริมด้วยไฟเบอร์ SM/PM อุณหภูมิการทำงานกว้าง และสูง ความน่าเชื่อถือ เหมาะสำหรับการสื่อสารด้วยไฟเบอร์ อุปกรณ์ออปติก และไฟเบอร์ การตรวจจับ โปรดควบคุมกระแสไฟและอุณหภูมิของไดรฟ์อย่างเคร่งครัด และหลีกเลี่ยง ความเสียหายกระแสเกิน

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● มัลติควอนตัม เลเซอร์แบบ Distributed Feedback (DFB) ของ Well (MQW);

● SMF-28e หรือ ผมเปีย PMF-1550;

● แพ็คเกจ BTF 14 พินพร้อม TEC และ Monitor PD;

● ช่วงอุณหภูมิการทำงานกว้าง -20~+70℃

การใช้งานผลิตภัณฑ์

● ใยแก้วนำแสง การสื่อสาร;

● เครื่องมือวัดแสง

● เซ็นเซอร์ใยแก้วนำแสง

● แหล่งกำเนิดแสง.

สินค้า รายละเอียด

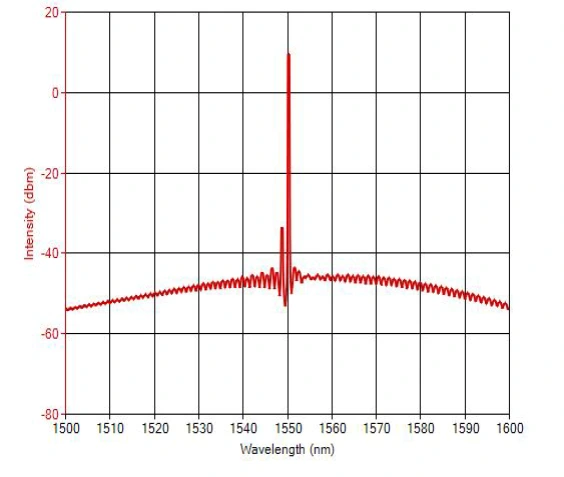

● สเปกตรัมทั่วไป: 1550 นาโนเมตร, ความทนทานต่อ WL +/- 3 นาโนเมตร

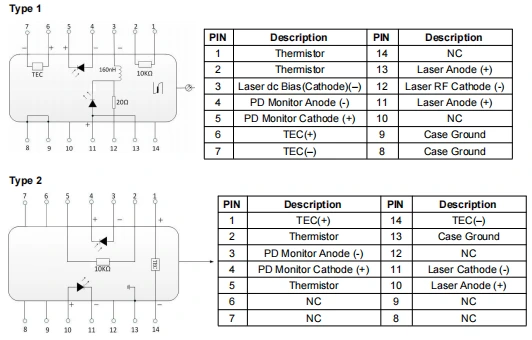

● คำจำกัดความ PIN-OUT-1550nm 10mW DFB เลเซอร์ไดโอดผีเสื้อ

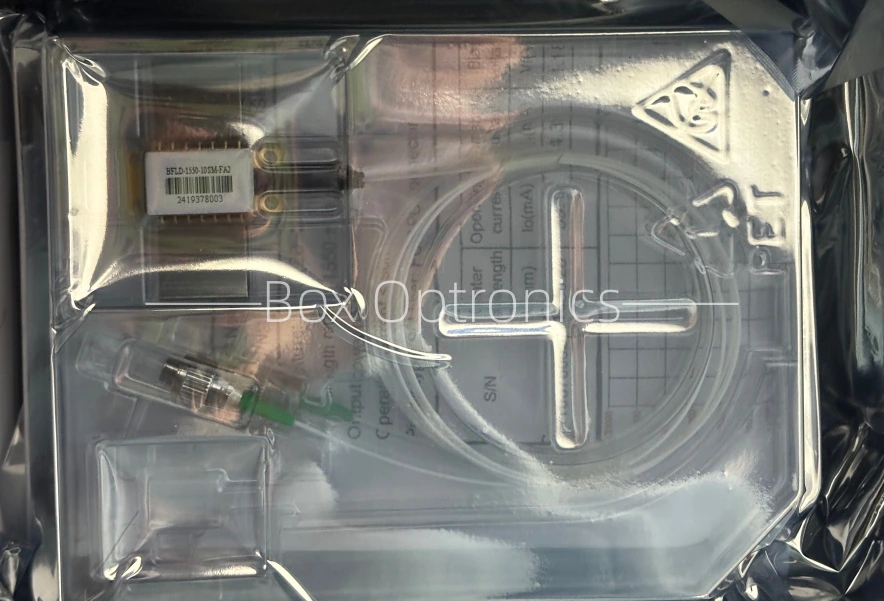

● ตัวอย่างการบรรจุ

*อุปกรณ์สแตนด์อโลนที่ไม่มีไดรฟ์ แพ็คเกจโมดูลที่รวมเข้ากับ วงจรขับเป็นทางเลือก

การสั่งซื้อ ข้อมูล

เช่น BFLD-1550-10SM-FA2

(ข้อมูลการสั่งซื้อ: 1550nm 10mW DFB Butterfly Laser Diode, ไฟเบอร์ SM, พร้อมขั้วต่อ FC/APC, type2 pin-out)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและแผ่นทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

(3) อื่น ๆ

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

การดำเนินงาน หมายเหตุ

● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้

● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด

● ก่อนที่จะเปิดส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน และ จากนั้นดำเนินการตามขั้นตอนการเพิ่มพลังแบบค่อยเป็นค่อยไปเพื่อป้องกันชิปร้อนเกินไปและ โอเวอร์โหลด

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธการให้บริการซ่อมฟรีในกรณีต่อไปนี้ภายใน ระยะเวลาการรับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
