แหล่งกำเนิดแสงบรอดแบนด์ SLD 1310 นาโนเมตร

สารบัญ

1. การแนะนำแหล่งกำเนิดแสงบรอดแบนด์ SLD 1310nm

2. ข้อมูลจำเพาะของผลิตภัณฑ์

3. คุณลักษณะของผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. คู่มือการใช้งาน

10. หมายเหตุการปฏิบัติงานและการบำรุงรักษา

11. การประกันคุณภาพและบริการหลังการขาย

แนะนำผลิตภัณฑ์-SLD Broadband แหล่งกำเนิดแสง 1310nm

แหล่งกำเนิดแสงบรอดแบนด์ SLD ขนาด 1310 นาโนเมตรให้การปล่อยบรอดแบนด์ที่มีความเสถียรและเชื่อมโยงกันต่ำ โดยมีความกว้างสเปกตรัมโดยทั่วไป >30 นาโนเมตร และกำลังเอาต์พุตที่ 1/3/10/15mW การเชื่อมต่อไฟเบอร์ SMF-28e หรือ PM การกระเพื่อมสเปกตรัมต่ำ และแพ็คเกจขนาดกะทัดรัด ทำให้เหมาะสำหรับการตรวจจับไฟเบอร์ออปติก การสร้างภาพ OCT และการวัดแสงที่แม่นยำ แหล่งกำเนิดแสงบรอดแบนด์ SLD นี้ได้รับการปรับให้เหมาะสมสำหรับการสื่อสารด้วยแสง การสร้างภาพชีวการแพทย์ และการทดสอบอุปกรณ์ใยแก้วนำแสง

ข้อมูลจำเพาะของผลิตภัณฑ์-SLD Broadband Light Source 1310nm

คุณสมบัติผลิตภัณฑ์ - แหล่งกำเนิดแสงบรอดแบนด์ SLD 1310 นาโนเมตร

● 1/3/10/15mW มีระดับพลังงานหลายระดับเพื่อให้เหมาะกับความต้องการที่แตกต่างกัน

● สเปกตรัมกว้าง;

● ระลอกสเปกตรัมต่ำ

● แพ็คเกจและขนาดที่กำหนดเอง

การใช้งานผลิตภัณฑ์-SLD Broadband Light Source 1310nm

● การตรวจจับไฟเบอร์ออปติก;

● การถ่ายภาพทางการแพทย์

● การวัดที่แม่นยำ

● การทดสอบอุปกรณ์ใยแก้วนำแสง

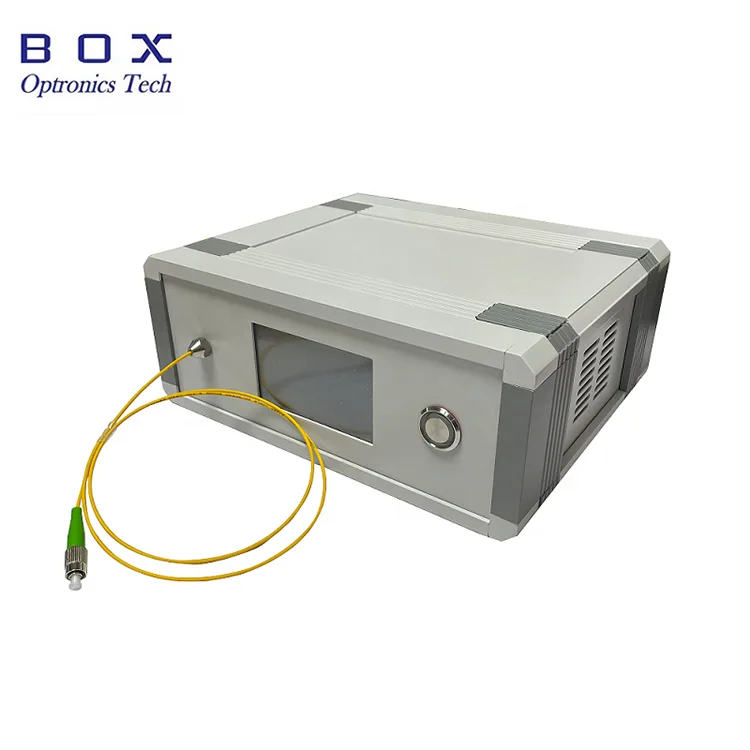

รายละเอียดสินค้า-SLD Broadband Light Source 1310nm

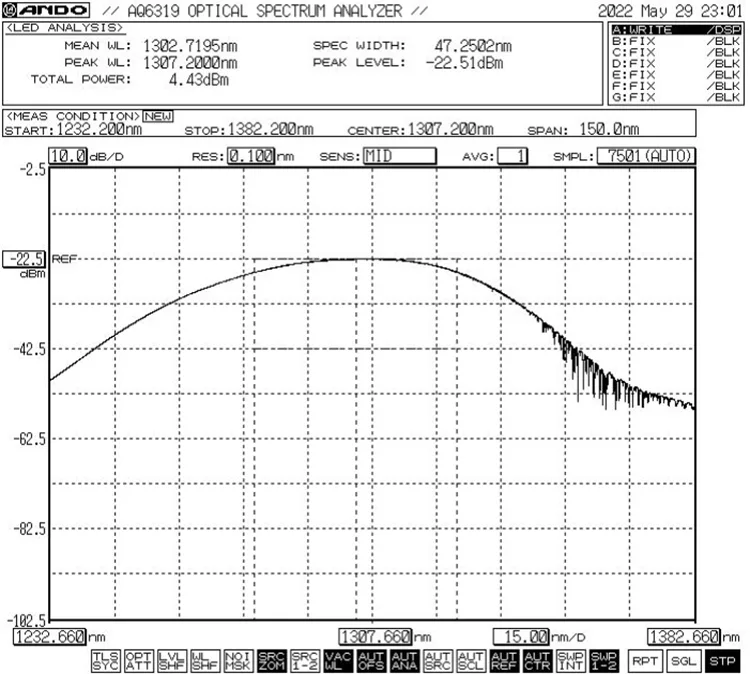

● การอ้างอิงสเปกตรัม: -3dB แบนด์วิธต่ำสุด 30 นาโนเมตร

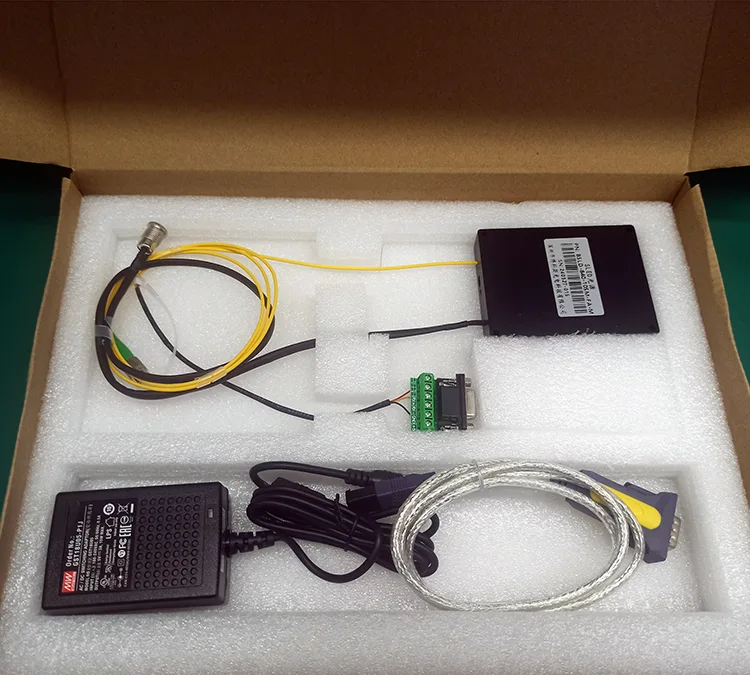

● อุปกรณ์เสริมมาตรฐาน

ข้อมูลการสั่งซื้อ-SLD Broadband Light Source 1310nm

เช่น BSLD-1310-10SM-FA-M

(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดแสงบรอดแบนด์ SLD 1310 นาโนเมตร, กำลังเอาต์พุต 10mW, ไฟเบอร์ SM พร้อมขั้วต่อ FC/APC, แพ็คเกจโมดูล)

เอกสารข้อมูลและแผ่นทดสอบ-SLD Broadband Light Source 1310nm

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและการชำระเงิน-SLD Broadband Light Source 1310nm

● เงื่อนไขการเสนอราคา

(1) EXW

(2) ดีเอพี

(3) อื่นๆ

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

ขั้นตอนการทำงาน-SLD Broadband Light Source 1310nm

ขั้นตอนที่ 1 การแกะกล่อง: ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่

ขั้นตอนที่ 2 แหล่งจ่ายไฟ: เชื่อมต่อกับแหล่งจ่ายไฟสลับ DC หรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามข้อกำหนดด้านแหล่งจ่ายไฟ ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์จ่ายไฟตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)

ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาท์พุต: เปิดฝากันฝุ่นที่ตัวเชื่อมต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบส่วนหน้าของไฟเบอร์ และเชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบหลังจากยืนยันว่าไม่มีมลภาวะและความเสียหาย

ชุดที่ 4 เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้สายเคเบิลพอร์ตสีเขียวและสายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อแหล่งกำเนิดแสงบรอดแบนด์ SLD 1310nm และคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะก่อนเพื่อระบุสายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS485 มิฉะนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์และโมดูลแหล่งกำเนิดแสงจะไม่สามารถเชื่อมต่อและสื่อสารได้อย่างถูกต้อง โปรดสอบถามคนขับจาก Box Optronics

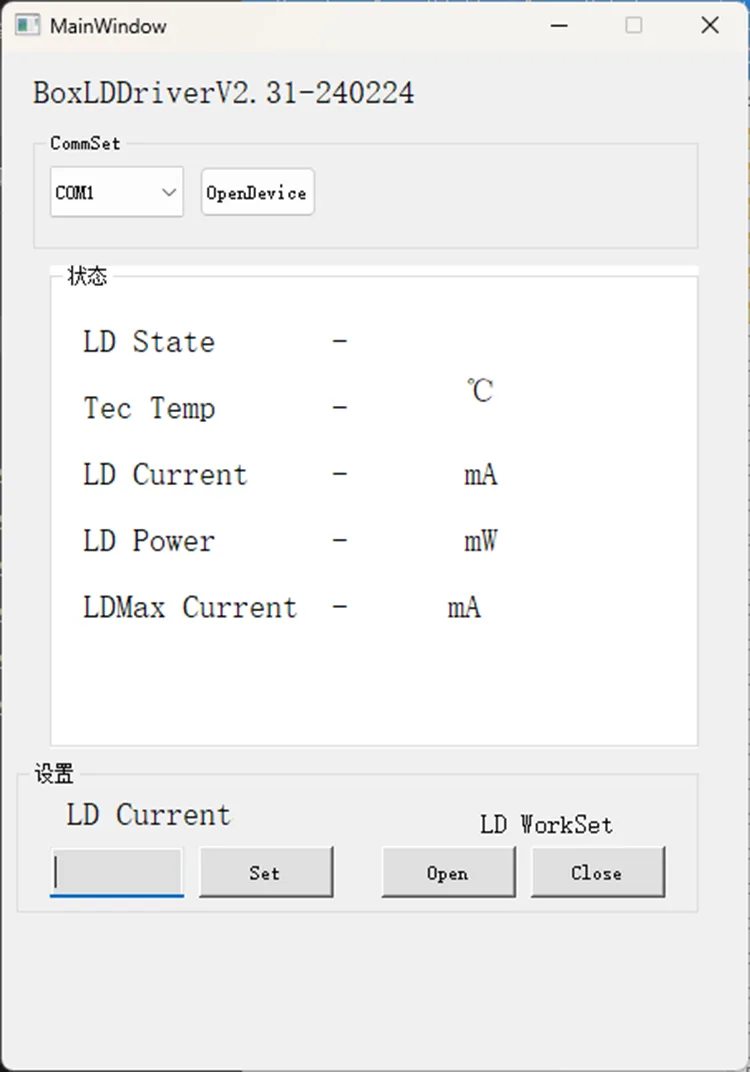

ขั้นตอนที่ 5 ซอฟต์แวร์ควบคุม: Box Optronics มีคำสั่งอนุกรมหรือซอฟต์แวร์พีซีเพื่อควบคุมกระแส LD ของ SLD Broadband Light Source 1310nm เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแส จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มกระแสของไดรฟ์อย่างช้าๆ เมื่อทำงานครั้งแรก อย่าจ่ายกระแสไฟเต็มทันที)

ขั้นตอนที่ 6 หลังการใช้งาน ให้คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และปลดการเชื่อมต่อไฟเบอร์

หมายเหตุการใช้งานและการบำรุงรักษา-SLD Broadband Light Source 1310nm

● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วยเครื่องตรวจจับปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์โดยไม่มีไฟฟ้าเสมอเพื่อหลีกเลี่ยงการไหม้ที่ส่วนท้าย ขั้วต่อไฟเบอร์ออปติกต้องปิดด้วยฝาปิดกันฝุ่น

● หลีกเลี่ยงการเสียบ/ถอดปลั๊กขั้วต่อไฟเบอร์บ่อยๆ เพื่อป้องกันฝุ่นสะสมและความเสียหายที่ส่วนปลาย

● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บในที่แห้ง

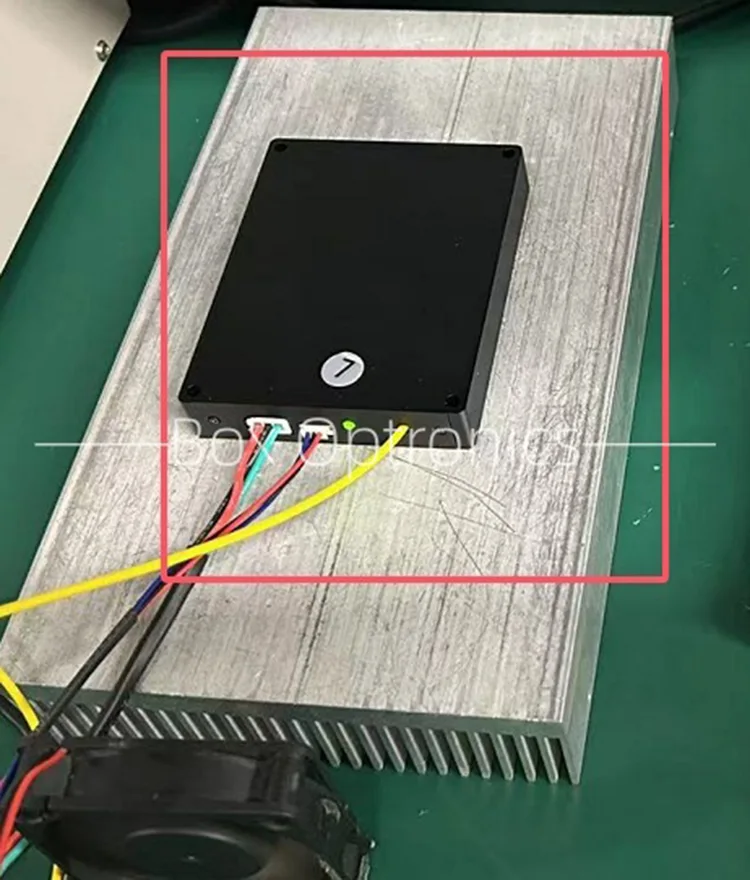

● เมื่อใช้เป็นเวลานาน ให้วางไว้บนแผงระบายความร้อน

การประกันคุณภาพและบริการหลังการขาย-SLD Broadband Light Source 1310nm

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลาการรับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
