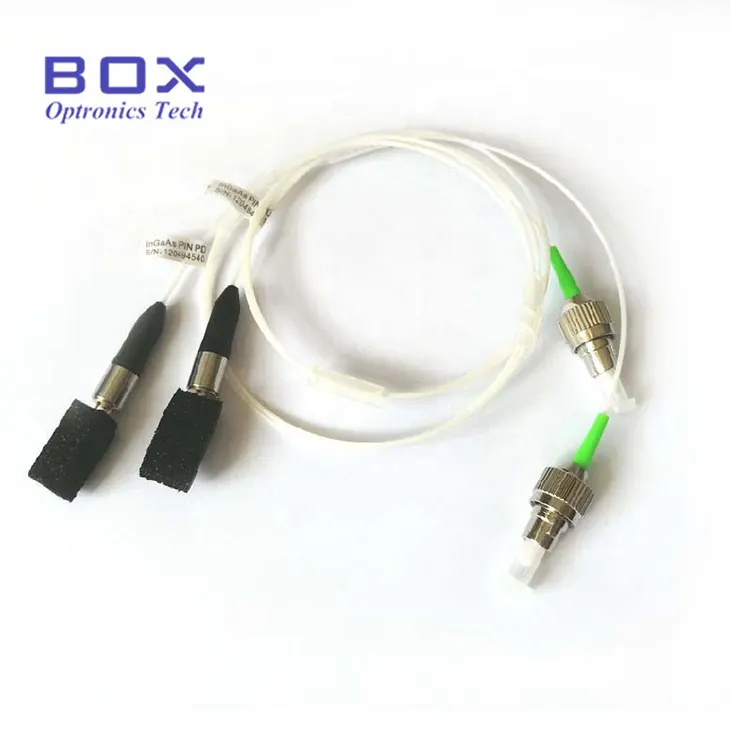

เครื่องตรวจจับโฟโตไดโอด PIN InGaAs Pigtailed แบบโคแอกเซียล

Box Optronics เป็นผู้ผลิตและซัพพลายเออร์ส่วนประกอบออปโตอิเล็กทรอนิกส์ที่ให้บริการเครื่องตรวจจับแสงสำหรับการสื่อสารด้วยไฟเบอร์ออปติก CATV การตรวจจับ และการทดสอบและการวัดผล เครื่องตรวจจับโฟโตไดโอด PIN InGaAs PIN แบบโคแอกเชียล Pigtailed (ซีรี่ส์ BPD) ได้รับการออกแบบมาเพื่อการตรวจจับและรับสัญญาณแบบอะนาล็อกความเร็วสูง มีแพ็คเกจโคแอกเชียลสุญญากาศพร้อมผมเปียไฟเบอร์สำหรับการเชื่อมต่อออปติกโดยตรง ในขณะที่ตัวเลือกไฟเบอร์ ตัวเชื่อมต่อ แพ็คเกจ และพินเอาท์ที่กำหนดค่าได้รองรับข้อกำหนดการรวม OEM ที่แตกต่างกัน

ส่งคำถาม

รายละเอียดสินค้า

ภาพรวมผลิตภัณฑ์ - เครื่องตรวจจับโฟโตไดโอด PIN InGaAs PIN แบบโคแอกเชียล Pigtailed

เครื่องตรวจจับโฟโตไดโอด PIN InGaAs Pigtailed แบบโคแอกเซียลเป็นเครื่องตรวจจับแสงที่มีช่วงการตอบสนองสเปกตรัม 1100-1650 นาโนเมตร ให้การตอบสนองสูงที่ความยาวคลื่น 1310 นาโนเมตรและ 1550 นาโนเมตรที่ใช้กันทั่วไป และได้รับการออกแบบมาสำหรับการสื่อสารด้วยไฟเบอร์ออปติก, CATV, การตรวจจับ และการทดสอบและการวัดผล BPD-70P10B-FA มีพื้นที่ใช้งาน 70um และผมเปียไฟเบอร์ยาว 1 เมตรพร้อมขั้วต่อ FC/APC และมีจำหน่ายในสต๊อก การกำหนดค่าพื้นที่ใช้งาน แพ็คเกจ ไฟเบอร์ ตัวเชื่อมต่อ และ pinout อื่นๆ ได้รับการปรับแต่งสำหรับการบูรณาการของ OEM

คุณสมบัติหลัก - เครื่องตรวจจับโฟโตไดโอด PIN InGaAs PIN แบบโคแอกเชียล Pigtailed

· ช่วงการตอบสนองสเปกตรัมกว้าง: 1100 นาโนเมตรถึง 1650 นาโนเมตร

· การตอบสนองสูง กระแสไฟมืดต่ำ และความจุทางแยกต่ำ

· แบนด์วิธกว้าง: 2.5GHz

· เวลาขึ้น/ลงอย่างรวดเร็ว: 0.3ns

· เอาต์พุตไฟเบอร์แบบ Pigtailed พร้อม FC/APC หรือตัวเชื่อมต่ออื่น ๆ (มีตัวเลือกเต้ารับให้เลือกด้วย)

การใช้งานทั่วไป - เครื่องตรวจจับโฟโตไดโอด PIN InGaAs PIN แบบโคแอกเชียล Pigtailed

· ตัวรับออปติคัลแบบอะนาล็อกสำหรับการส่งสัญญาณวิดีโอ CATV และไฟเบอร์ออปติก

· ระบบตรวจจับบรอดแบนด์ RF บนไฟเบอร์

· เครื่องมือวัดและทดสอบด้วยแสง รวมถึงการตรวจจับสัญญาณ OTDR

· การตรวจจับด้วยไฟเบอร์ออปติกแบบกระจาย เช่น การตรวจจับเสียงแบบกระจาย (DAS)

· การตรวจสอบพลังงานแสงในระบบ EDFA, DWDM และระบบเลเซอร์

· การวิจัยในห้องปฏิบัติการโฟโตนิกส์และการบูรณาการระบบ OEM

ข้อมูลจำเพาะของผลิตภัณฑ์ - เครื่องตรวจจับโฟโตไดโอด PIN InGaAs PIN แบบโคแอกเชียล Pigtailed

พิกัดสูงสุดสัมบูรณ์ (TC = 25°C)

พารามิเตอร์	เครื่องหมาย	เงื่อนไข	เรตติ้ง	หน่วย
พลังงานแสงอิ่มตัว	ป.ล	ซีดับบลิว	5	เมกะวัตต์
ไปข้างหน้าปัจจุบัน	ถ้า	ซีดับบลิว	10 (ประเภท)	มิลลิแอมป์
แรงดันย้อนกลับ	วีอาร์พีดี	ซีดับบลิว	30	V
กระแสย้อนกลับ	กรมสรรพากร	ซีดับบลิว	5	มิลลิแอมป์
อุณหภูมิในการทำงาน	สูงสุด	-	-40 ~ +85	องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	TS	-	-40 ~ +85	องศาเซลเซียส

ลักษณะทางแสงและไฟฟ้า (TC = 25°C)

พารามิเตอร์	เครื่องหมาย	สภาพการทดสอบ	นาที.	ประเภท	สูงสุด	หน่วย
ช่วงความยาวคลื่น	λ	-	1100	-	1650	นาโนเมตร
การตอบสนอง @ 1310nm	R	VR=5V, แลมบ์ดา=1310นาโนเมตร	0.85	0.90	-	เอ/ดับบลิว
การตอบสนอง @ 1550nm	R	VR=5V, แลมบ์ดา=1550นาโนเมตร	0.90	0.95	-	เอ/ดับบลิว
กระแสมืด	บัตรประจำตัวประชาชน	VR=5V	-	0.2	0.5	นา
ความจุทางแยก	C	Vr=5V, f=1MHz, เคสเปิดอยู่	-	0.6	0.75	พีเอฟ
เวลาที่เพิ่มขึ้น / เวลาฤดูใบไม้ร่วง	TR/TF	VR=5V, 10~90%	-	-	0.3	ns
แบนด์วิธ (-3dB)	บีดับเบิลยู	Vr=5V, โหลด 50Ω, ความยาวตะกั่ว=6 มม., กล่องเปิดอยู่	2.5	-	-	กิกะเฮิรตซ์
จังหวะลำดับที่สองแบบคอมโพสิต	ซีเอสโอ	-	-	-70	-	เดซิเบล
จังหวะลำดับที่สามแบบคอมโพสิต	ซีทีบี	-	-	-80	-	เดซิเบล
แรงดันไฟฟ้าที่ใช้งาน	V	-	-	-5	-	V
การสูญเสียผลตอบแทนทางแสง	โออาร์แอล	แลมบ์ดา = 1310 นาโนเมตร	-	45	-	เดซิเบล

คำจำกัดความของแพ็คเกจและพิน - เครื่องตรวจจับโฟโตไดโอด PIN InGaAs PIN แบบโคแอกเซียลผมเปีย

ข้อมูลการสั่งซื้อ - เครื่องตรวจจับโฟโตไดโอด PIN แบบโคแอกเชียล Pigtailed InGaAs

ศัพท์เฉพาะรุ่น

BPD - XX X XX X - XX - ( X )

ตัวอย่าง: BPD-70P10B-FA ( พื้นที่ใช้งาน 70 ม., ประเภทผมเปีย, ไฟเบอร์ 1.0 ม., ขาออกประเภท B, ขั้วต่อ FC/APC)

สนาม	รหัส	คำอธิบาย
ซีรี่ส์ผลิตภัณฑ์	บีพีดี	กล่องโฟโตไดโอดซีรีส์
พื้นที่ใช้งาน	55 / 70 / 3H / อื่นๆ	55 = φ55μm; 70 = φ70μm; 3H = φ300μm; อื่นๆ = กำหนดเอง
ประเภทพีดี	พี/อาร์	P = ประเภทผมเปีย; R = ประเภทเต้ารับ
ความยาวไฟเบอร์	05 / 10 / อื่นๆ	05 = 0.5 ม.; 10 = 1.0 ม.; อื่นๆ = ความยาวที่กำหนดเอง
พินเอาท์	A / B / C / โมฆะ	ก = ประเภท ก; บี = ประเภทบี; ค = ประเภทค
ตัวเชื่อมต่อ	เอฟเอ / เอสเอ / เอฟซี / เอสซี / เอสที / อื่นๆ	เอฟเอ = เอฟซี/เอพีซี; SA = เซาท์แคโรไลนา/APC; เอฟซี = เอฟซี-1; เซาท์แคโรไลนา = เซาท์แคโรไลนา-1; เอสที = เอสที; อื่นๆ = กำหนดเอง
วัสดุ	โมฆะ / C / M / P	โมฆะ = ค่าเริ่มต้น; C = เซรามิก; M = โลหะ; ป = พลาสติก

หมายเหตุ: คุณสามารถปรับแต่งความยาวผมเปียและรูปแบบการ์ดคงที่ได้ โครงสร้างผลิตภัณฑ์ ขนาด พารามิเตอร์ทางแสง และข้อกำหนดด้านเทคโนโลยีกระบวนการสามารถออกแบบได้ตามความต้องการของลูกค้า

เอกสารข้อมูล - เครื่องตรวจจับโฟโตไดโอด PIN InGaAs PIN แบบโคแอกเชียล Pigtailed

เอกสารข้อมูล

คำถามที่พบบ่อย (FAQ)

ถาม: อะไรคือความแตกต่างระหว่างเครื่องตรวจจับโฟโตไดโอดแบบหางเปียแบบโคแอกเชียลและโฟโตไดโอด TO-can InGaAs

ตอบ: ความแตกต่างที่สำคัญคือการออกแบบแพ็คเกจและการรวมระบบ เครื่องตรวจจับแบบหางเปียแบบโคแอกเซียลรวมโฟโตไดโอด InGaAs PIN ไว้ในแพ็คเกจโคแอกเชียลแบบสุญญากาศพร้อมไฟเบอร์หางเปีย ให้การเชื่อมต่อไฟเบอร์โดยตรงและประสิทธิภาพความถี่สูงสำหรับการใช้งาน เช่น เครื่องรับ CATV และอุปกรณ์ทดสอบแสง โฟโตไดโอด TO5/TO46 ใช้แพ็คเกจกระป๋องโลหะที่มีหน้าต่างแบบออปติคอล และจำเป็นต้องมีการเชื่อมต่อแบบออปติคัลภายนอก ทำให้เหมาะสำหรับการตรวจจับพื้นที่ว่างและการวัดพลังงานแสงมากขึ้น

ถาม: ตัวเลือกแพ็คเกจแบบ pigtailed และ receptacle แตกต่างกันอย่างไร

ตอบ: รุ่นผมเปียมีไฟเบอร์ที่ติดถาวรสำหรับการเชื่อมต่อแบบออปติกโดยตรง ในขณะที่รุ่นเต้ารับมีอินเทอร์เฟซไฟเบอร์แบบถอดออกได้สำหรับการเชื่อมต่อและการเปลี่ยนที่สะดวก ตัวเลือกจะขึ้นอยู่กับข้อกำหนดในการรวมระบบเป็นหลัก: แพ็คเกจแบบหางเปียเหมาะสำหรับการติดตั้ง OEM แบบคงที่ ในขณะที่แพ็คเกจเต้ารับนั้นสะดวกสำหรับอุปกรณ์ทดสอบและอุปกรณ์ในห้องปฏิบัติการ

ถาม: ฉันควรเลือกพื้นที่ใช้งานของโฟโตไดโอด InGaAs PIN อย่างไร

ตอบ: ควรเลือกเส้นผ่านศูนย์กลางของพื้นที่แอคทีฟโดยพิจารณาจากขนาดลำแสงแสง รูปแบบการเชื่อมต่อ และแบนด์วิดท์การตรวจจับเป้าหมาย เส้นผ่านศูนย์กลางของพื้นที่ทำงานที่เล็กลงจะทำให้ความจุของรอยต่อลดลงและการตอบสนองที่ความเร็วสูงขึ้น ในขณะที่ชิปในพื้นที่ขนาดใหญ่ให้ประสิทธิภาพการรวบรวมแสงที่สูงกว่าและความทนทานต่อการจัดตำแหน่งที่ผ่อนคลาย สำหรับระบบไฟเบอร์คู่ ตัวเลือกขนาดกลาง เช่น 70 um สามารถให้การแลกเปลี่ยนที่ดีระหว่างแบนด์วิดท์และละติจูดการจัดตำแหน่ง

สินค้าที่เกี่ยวข้อง

· โฟโตไดโอด PIN InGaAs ในพื้นที่ใช้งาน 1 มม

· โฟโตไดโอด InGaAs PIN ขนาด 5 มม. TO5

· ซิลิคอนโฟโตไดโอด TO46

· เครื่องขยายสัญญาณไฟเบอร์บูสเตอร์เจือด้วยเออร์เบียมย่านความถี่ C

หมายเหตุการดำเนินงานและการจัดการ

· ปฏิบัติตามขั้นตอนการป้องกัน ESD ที่เหมาะสมเมื่อจัดการกับโฟโตไดโอด เนื่องจากโฟโตไดโอด PIN ของ InGaAs เป็นอุปกรณ์ที่ไวต่อ ESD

· หลีกเลี่ยงการสัมผัสปลายไฟเบอร์หรือขั้วต่อออปติคัลด้วยมือเปล่า

· อย่าให้เกินพิกัดสูงสุดที่แน่นอนที่ระบุในแผ่นข้อมูล

· หลีกเลี่ยงการโค้งงอมากเกินไปหรือแรงกดเชิงกลบนผมเปียไฟเบอร์
