โฟโตไดโอด PIN InGaAs พื้นที่ใช้งาน 1 มม

ภาพรวมผลิตภัณฑ์ - โฟโตไดโอด PIN InGaAs พื้นที่ใช้งาน 1 มม

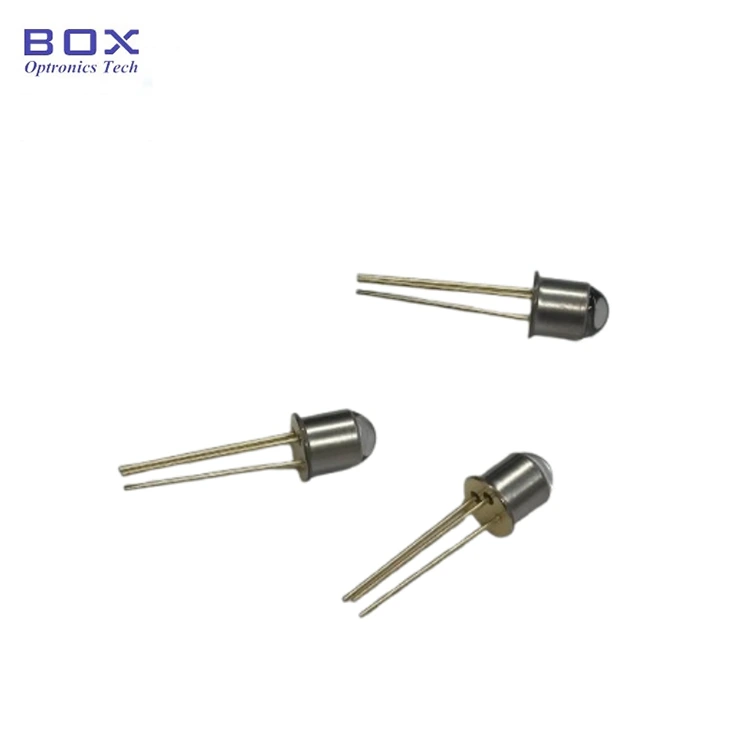

โฟโตไดโอด PIN InGaAs PIN พื้นที่ใช้งาน 1 มม. (รุ่น: BPD-1STO46B-BL และ BPD-1STO46B-FW) จาก Box Optronics เป็นโฟโตตรวจจับ InGaAs PIN ความไวสูงขนาดกะทัดรัด ออกแบบมาเพื่อการตรวจจับด้วยแสงใกล้อินฟราเรดในช่วงความยาวคลื่น 900 นาโนเมตรถึง 1650 นาโนเมตร ด้วยพื้นที่แอคทีฟเส้นผ่านศูนย์กลาง 1 มม. ทำให้มีการผสมผสานที่สมดุลระหว่างความสามารถในการรวบรวมแสง ความทนทานต่อการเชื่อมต่อ และประสิทธิภาพการตรวจจับสำหรับการวัดกำลังแสง เครื่องมือวัดไฟเบอร์ออปติก และแอปพลิเคชันตรวจสอบออปติก

มีการกำหนดค่าแพ็คเกจ TO46 สองแบบ: BPD-1STO46B-BL พร้อมช่องเลนส์บอลเพื่อประสิทธิภาพการเชื่อมต่อที่ดีขึ้นด้วยสัญญาณออปติคอลแบบโฟกัสหรือแบบไฟเบอร์คู่ และ BPD-1STO46B-FW พร้อมหน้าต่างแบนสำหรับการตรวจจับทางแสงในพื้นที่ว่างและการใช้งานที่ต้องใช้อินเทอร์เฟซแบบออพติคอลระนาบ ทั้งสองเวอร์ชันมีบรรจุภัณฑ์โลหะ TO46 สุญญากาศเพื่อการทำงานที่เชื่อถือได้ในระยะยาว

คุณสมบัติที่สำคัญ - โฟโตไดโอด PIN InGaAs พื้นที่ใช้งาน 1 มม

· เส้นผ่านศูนย์กลางพื้นที่ใช้งาน 1 มม

· ช่วงการตอบสนองสเปกตรัมกว้าง: 900nm-1650nm

· การตอบสนองสูง: 0.9A/W โดยทั่วไปที่ 1310nm, 0.95A/W ที่ 1550nm

· กระแสมืดต่ำและความจุทางแยกต่ำ

· แพ็คเกจโลหะสุญญากาศ TO46 ขนาดกะทัดรัด

· สองตัวเลือกหน้าต่าง: เลนส์บอล (BL) เพื่อประสิทธิภาพการเชื่อมต่อที่ดีขึ้น, หน้าต่างแบน (FW) สำหรับการตรวจจับพื้นที่ว่าง

การใช้งานทั่วไป - โฟโตไดโอด PIN InGaAs พื้นที่ใช้งาน 1 มม

· มิเตอร์วัดพลังงานแสงและระบบตรวจสอบพลังงานแสง

· อุปกรณ์ทดสอบและวัดไฟเบอร์ออปติก

· การตรวจสอบกำลัง EDFA และเครื่องขยายเสียงแบบออปติคอล

· NIR สเปกโทรสโกปีและระบบการตรวจจับด้วยแสง

· แอปพลิเคชันการตรวจจับด้วยแสงในพื้นที่ว่าง

· การระบุคุณลักษณะและการสอบเทียบส่วนประกอบออปติคอล

· เครื่องมือวัดโฟโตนิกส์และการบูรณาการ OEM

ข้อมูลจำเพาะของผลิตภัณฑ์ -1 มม. พื้นที่ใช้งานโฟโตไดโอด InGaAs PIN

พิกัดสูงสุดสัมบูรณ์ (TC = 25°C)

ลักษณะทางไฟฟ้าและแสง (TC = 25°C)

คำจำกัดความของแพ็คเกจและพิน -1 มม. พื้นที่ใช้งานโฟโตไดโอด InGaAs PIN

ประเภทบรรจุภัณฑ์: TO46 แพ็คเกจโลหะสุญญากาศ

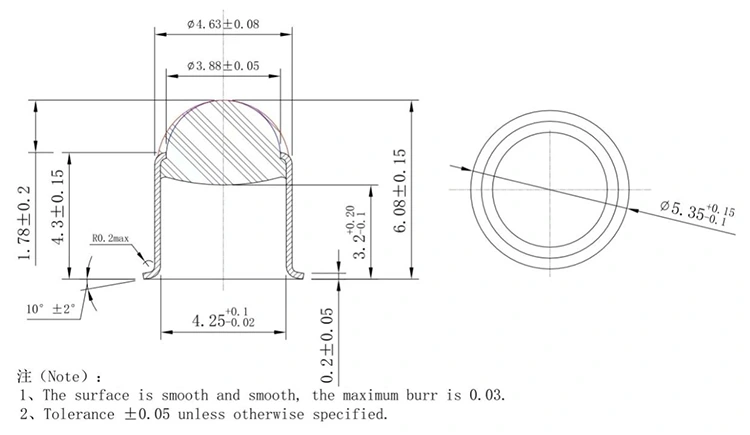

เลนส์บอล:

หน้าต่างเรียบ:

ข้อมูลการสั่งซื้อ -1 มม. พื้นที่ใช้งาน InGaAs PIN โฟโตไดโอด

ศัพท์เฉพาะรุ่น

BPD - X X ถึง XX - X - X

ตัวอย่าง: BPD-1STO46B-FW

เอกสารข้อมูล -1 มม. พื้นที่ใช้งานโฟโตไดโอด InGaAs PIN

BPD-1STO46B-BL

BPD-1STO46B-FW

คำถามที่พบบ่อย (FAQ)

ถาม: รุ่น BL (เลนส์ทรงกลม) และรุ่น FW (หน้าต่างเรียบ) แตกต่างกันอย่างไร

ตอบ: BPD-1STO46B-BL มีหน้าต่างเลนส์แบบบอลที่ช่วยเพิ่มประสิทธิภาพการเชื่อมต่อแบบออปติคอลโดยการโฟกัสแสงตกกระทบไปยังพื้นที่ทำงาน 1 มม. เหมาะสำหรับสัญญาณแสงแบบคู่ไฟเบอร์ ลำแสงโฟกัส และการใช้งานที่ต้องการความทนทานต่อการเชื่อมต่อที่สูงขึ้น เช่น การวัดกำลังแสงและอุปกรณ์ทดสอบใยแก้วนำแสง

BPD-1STO46B-FW มีหน้าต่างแสงแบบเรียบโดยไม่มีการโฟกัสเลนส์ ทำให้มีอินเทอร์เฟซแบบออปติคอลโดยตรงสำหรับการตรวจจับและการวัดทางแสงในพื้นที่ว่าง โดยที่การรักษาโปรไฟล์ลำแสงดั้งเดิมเป็นสิ่งสำคัญ

ทั้งสองเวอร์ชันใช้ชิปโฟโตไดโอด InGaAs PIN เดียวกันและแพ็คเกจสุญญากาศ TO46 ในขณะที่การกำหนดค่าหน้าต่างแสงสามารถเลือกได้ตามวิธีการเชื่อมต่อและข้อกำหนดในการใช้งาน

ถาม: โฟโตไดโอด InGaAs ขนาด 1 มม. นี้สามารถตรวจจับช่วงความยาวคลื่นใดได้บ้าง

ตอบ: โฟโตไดโอด InGaAs PIN นี้ให้ช่วงการตอบสนองสเปกตรัมใกล้อินฟราเรดที่กว้างตั้งแต่ 900 นาโนเมตรถึง 1650 นาโนเมตร ครอบคลุมความยาวคลื่นแสงที่ใช้กันทั่วไป รวมถึงแถบการสื่อสาร 1310 นาโนเมตรและ 1550 นาโนเมตร การตอบสนองระบุไว้ที่ 1310nm (ทั่วไป 0.9A/W) และ 1550nm (ทั่วไป 0.95A/W) เหมาะสำหรับการวัดกำลังแสง การตรวจสอบด้วยเลเซอร์ การตรวจจับด้วยแสง และการใช้งานเครื่องมือวัดที่ต้องการการตรวจจับ NIR ที่เชื่อถือได้

ถาม: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) คืออะไร?

ตอบ: MOQ สำหรับโฟโตไดโอด PIN InGaAs TO46 ขนาด 1 มม. คือ 1 ชิ้น เรารองรับปริมาณการสั่งซื้อที่ยืดหยุ่น ตั้งแต่หน่วยเดียวสำหรับการวิจัยและพัฒนาและการสร้างต้นแบบไปจนถึงปริมาณที่มากขึ้นสำหรับการผลิตเครื่องมือและโปรแกรม OEM

ถาม: ฉันสามารถรับโฟโตไดโอด PIN InGaAs PIN ขนาด 1 มม. แบบมีผมเปียได้หรือไม่

ก. ใช่. Box Optronics ยังมีโมดูลโฟโตไดโอด InGaAs แบบผมเปียแบบไฟเบอร์พร้อมตัวเลือกตัวเชื่อมต่อสำหรับการเชื่อมต่อไฟเบอร์โดยตรง โมดูลเหล่านี้รวมชิปโฟโตไดโอด InGaAs เข้ากับข้อต่อไฟเบอร์ในแพ็คเกจขนาดกะทัดรัด เหมาะสำหรับการบูรณาการ OEM เข้ากับเครื่องมือด้านแสงและระบบใยแก้วนำแสง
