แอมพลิฟายเออร์ออปติคอลเซมิคอนดักเตอร์ 1550nm 23dBm

สารบัญ

1. การแนะนำ 1550nm เครื่องขยายสัญญาณออปติคอลเซมิคอนดักเตอร์ 23dBm

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูล

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

นี่คือแอมพลิฟายเออร์ออปติคัลเซมิคอนดักเตอร์ขนาด 1550nm 23dBm พร้อมแพ็คเกจปีกผีเสื้อ 14 พิน มันมีพลังงานแสงอิ่มตัว 23dBm, 30~35dB อัตราขยายสัญญาณขนาดเล็ก, แบนด์วิดธ์การรับ 100nm -3dB โดยทั่วไป และรวม TEC และ เทอร์มิสเตอร์เพื่อสเปกตรัมที่เสถียรและราบรื่น เหมาะสำหรับการชดเชยค่าเสียหายสำหรับ การเชื่อมต่อและสวิตช์ไฟเบอร์ออปติก เครือข่ายไฟเบอร์ออปติก WDM และ MOPA เลเซอร์

สินค้า ข้อมูลจำเพาะ

สินค้า คุณสมบัติ

● 40G และ 100G C-Band ปิดกั้นชัตเตอร์หรือการมอดูเลต;

● เสียงรบกวนต่ำ รูปที่ & การพึ่งพาโพลาไรซ์ต่ำ

● 14 พิน แพ็คเกจ BTF พร้อม TEC และเทอร์มิสเตอร์

สินค้า การใช้งาน

● ค่าชดเชยการสูญเสียสำหรับ การเชื่อมต่อและสวิตช์ใยแก้วนำแสง

● WDM ไฟเบอร์ออปติก เครือข่าย;

● MOPA (มาสเตอร์ออสซิลเลเตอร์ เพาเวอร์แอมป์)เลเซอร์

สินค้า รายละเอียด

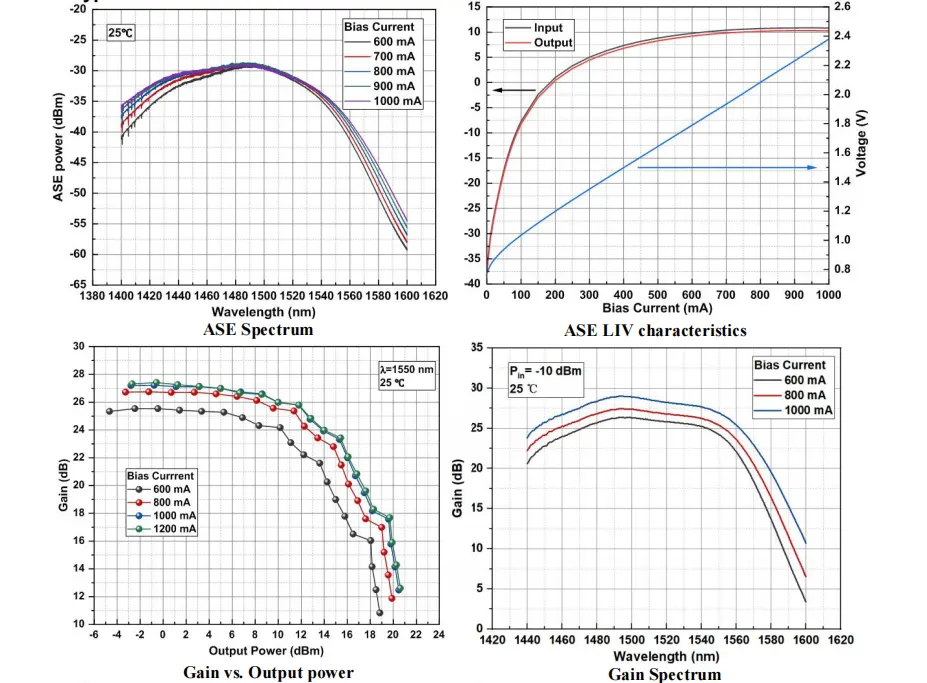

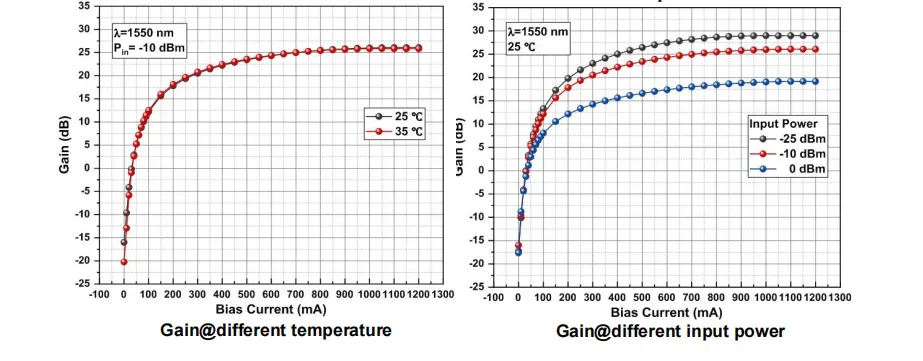

● เส้นโค้งลักษณะทั่วไป

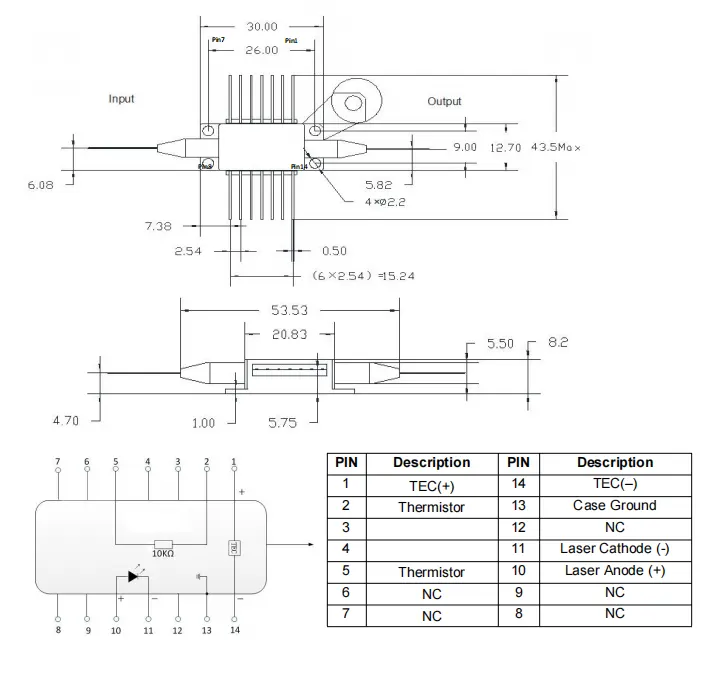

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -1550nm 23dBm เครื่องขยายสัญญาณออปติคอลเซมิคอนดักเตอร์

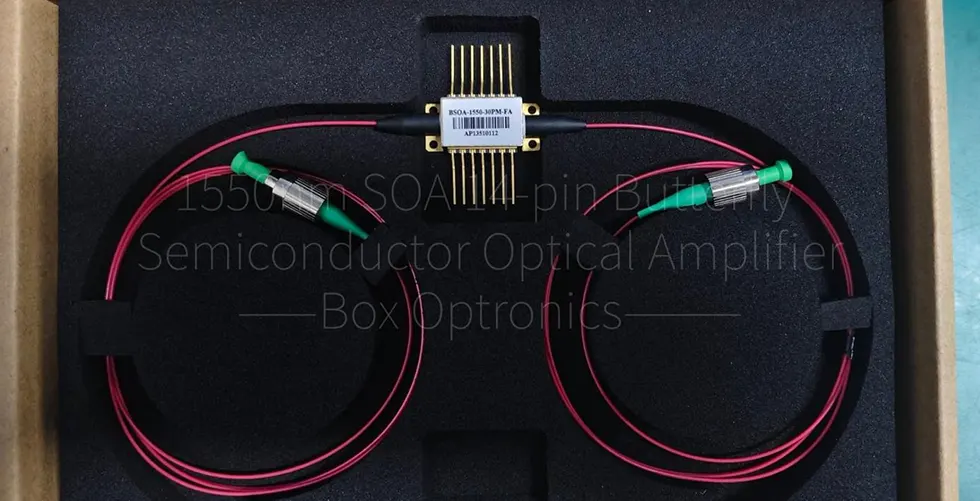

● ตัวอย่างการบรรจุ

*อุปกรณ์สแตนด์อโลน; ไม่มีในตัว ไดรเวอร์ (แพ็คเกจโมดูลรวมเข้ากับไดรเวอร์เป็นตัวเลือก)

การสั่งซื้อ ข้อมูล

เช่น BSOA-1550-35PM-FA

(ข้อมูลการสั่งซื้อ: 1550nm 23dBm Semiconductor Optical Amplifier, 30~35dB ได้รับสัญญาณขนาดเล็ก, พลังงานแสงอิ่มตัว 23dBm, แพ็คเกจผีเสื้อ 14 พิน, ด้วยไฟเบอร์ SM Hi1060, ขั้วต่อ FC/APC)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูล

เอกสารข้อมูล

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10-15 วันทำการ (ถ้ามี. บางส่วนในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

การดำเนินงาน หมายเหตุ

● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้

● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)

● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด

● ก่อนที่จะเปิดส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน และ จากนั้นดำเนินการตามขั้นตอนการเพิ่มพลังแบบค่อยเป็นค่อยไปเพื่อป้องกันชิปร้อนเกินไปและ โอเวอร์โหลด

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธการให้บริการซ่อมฟรีในกรณีต่อไปนี้ภายใน ระยะเวลาการรับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
