1. การแนะนำ 1,060 นาโนเมตร แอมพลิฟายเออร์ออปติคอลเซมิคอนดักเตอร์ 15dBm
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณสมบัติผลิตภัณฑ์
4. การใช้งานทั่วไป
5. รายละเอียดสินค้า
6. ข้อมูลการสั่งซื้อ
7. เอกสารข้อมูล
8. เงื่อนไขการเสนอราคาและการชำระเงิน
9. เวลานำ
10. หมายเหตุการดำเนินงาน
11. การประกันคุณภาพและ บริการหลังการขาย

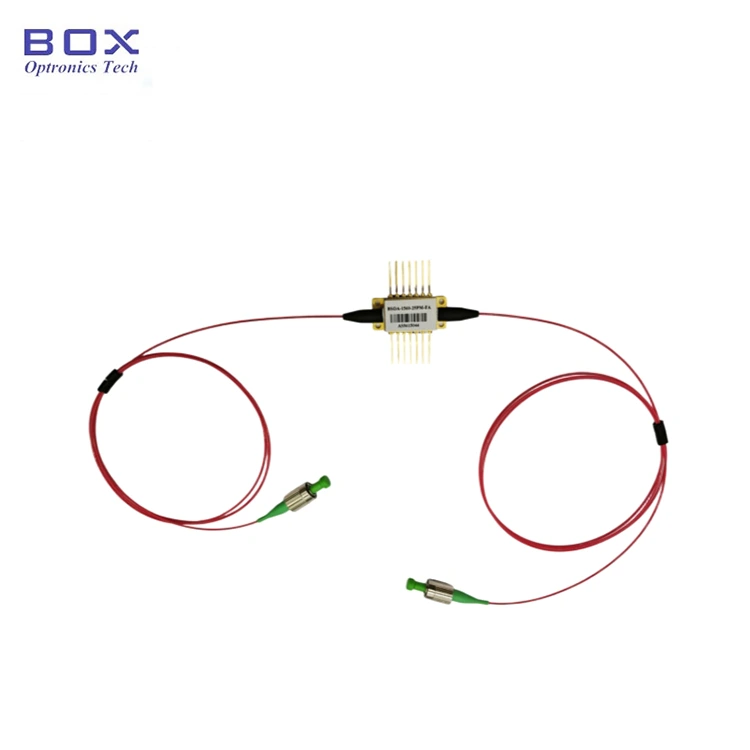

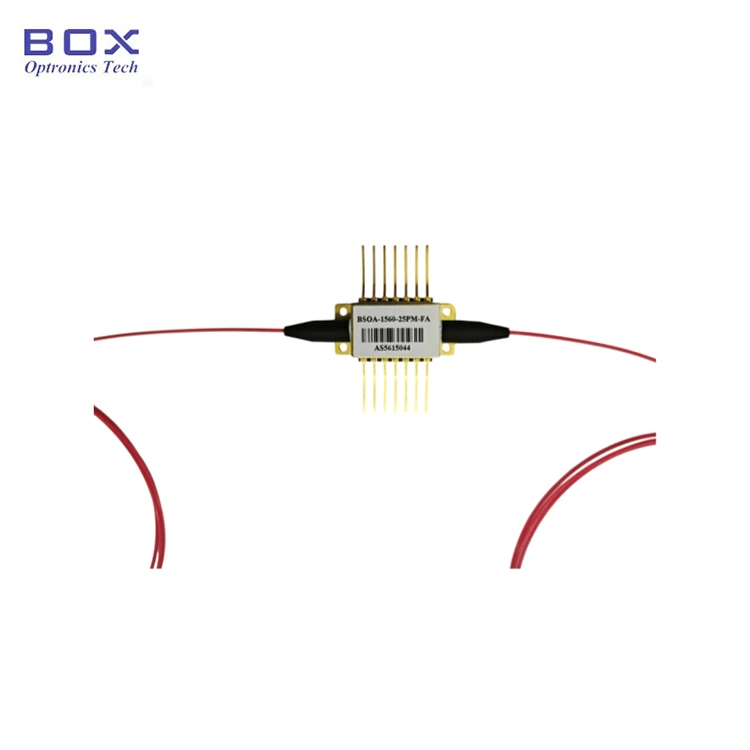

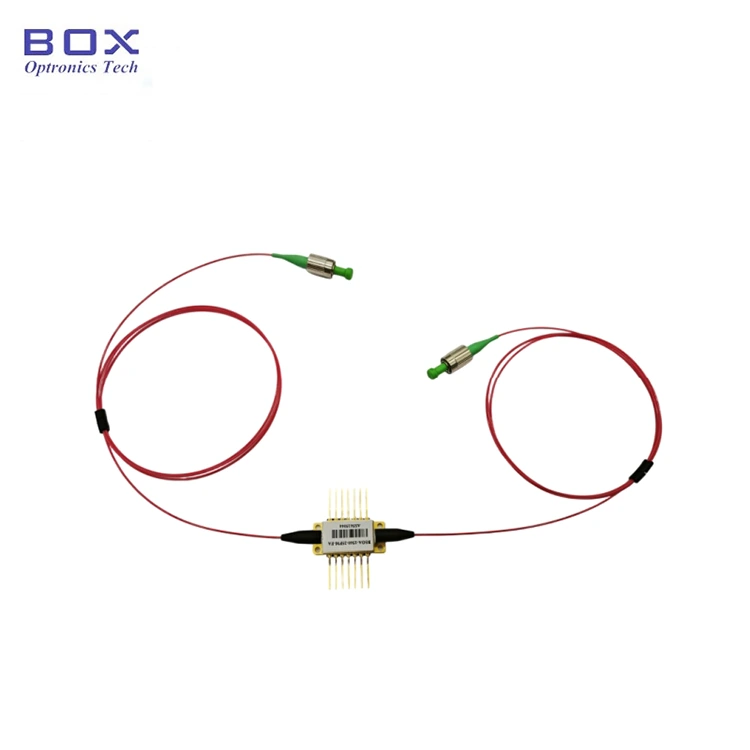

เครื่องขยายสัญญาณออปติคัลเซมิคอนดักเตอร์ (SOA) ขนาด 1060nm 15dBm ด้วยแพ็คเกจผีเสื้อ 14 พินมอบโซลูชั่นประสิทธิภาพสูงสำหรับออปติคัล การขยายสัญญาณในช่วงความยาวคลื่น 1,060 นาโนเมตร ด้วยกำลังขับ 15dBm และ อัตราขยายสัญญาณ 25dB SOA นี้เหมาะสำหรับการใช้งานในสวิตช์ออปติคอล OCT ทางการแพทย์ และแหล่งความถี่กวาด หากหมุดจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีต้องไม่เกิน 260°C และเวลาในการบัดกรี ต้องไม่เกิน 10 วินาที
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
ความยาวคลื่นปฏิบัติการ |
เลพีค |
25°C, พิน=0dBm |
- |
1060 |
- |
นาโนเมตร |
|
ความยาวคลื่นกึ่งกลาง ASE |
ลาเซ |
25°C, ถ้า=400mA |
- |
1070 |
- |
นาโนเมตร |
|
-3dB ได้รับแบนด์วิธ |
เดลเล |
พิน=-20dBm |
- |
50 |
- |
นาโนเมตร |
|
พลังงานแสงอิ่มตัว |
พีแม็กซ์ |
ถ้า=400mA, PIN=5dBm@1060nm |
- |
15 |
- |
เดซิเบลเมตร |
|
รับสัญญาณขนาดเล็ก |
เอสเอสจี |
ถ้า=400mA, พิน=-25dBm@1060nm |
- |
25 |
- |
เดซิเบล |
|
ขึ้นอยู่กับโพลาไรซ์ ได้รับ |
พีดีจี |
25°C, ถ้า=400mA |
20 |
- |
- |
เดซิเบล |
|
การดำเนินงานในปัจจุบัน |
ถ้า |
- |
- |
400 |
600 |
มิลลิแอมป์ |
|
แรงดันไปข้างหน้า |
วีเอฟ |
- |
- |
- |
2.0 |
V |
|
รูปเสียงรบกวน |
เอ็นเอฟ |
25°C, ถ้า=400mA, @1060nm |
- |
8 |
10 |
เดซิเบล |
|
กระแสเทค |
ไอเทค |
- |
- |
- |
1.8 |
A |
|
แรงดันไฟฟ้า TEC |
วีเทค |
- |
- |
- |
3.4 |
V |
|
ความต้านทานของเทอร์มิสเตอร์ |
เรเธอร์ม |
ที = 25 ℃ |
9.5 |
10 |
10.5 |
KΩ |
|
กระแสเทอร์มิสเตอร์ |
อิเธิร์ม |
- |
- |
- |
5 |
มิลลิแอมป์ |
|
กำลังทั้งหมด |
P |
- |
- |
- |
4 |
W |
|
อุณหภูมิกรณีปฏิบัติการ |
สูงสุด |
ฉัน=ถ้า |
-10 |
- |
70 |
℃ |
|
อุณหภูมิในการจัดเก็บ |
TS |
- |
-40 |
- |
85 |
℃ |
● SMF-28e ไฟเบอร์พร้อมขั้วต่อ FC / APC
● เสียงรบกวนต่ำ รูปที่ & การพึ่งพาโพลาไรซ์ต่ำ
● 14 พิน แพ็คเกจ BTF พร้อม TEC เทอร์มิสเตอร์
● ค่าชดเชยการสูญเสียสำหรับ การเชื่อมต่อและสวิตช์ใยแก้วนำแสง
● ต.ค. การแพทย์;
● แหล่งความถี่กวาด ปรับได้ เลเซอร์

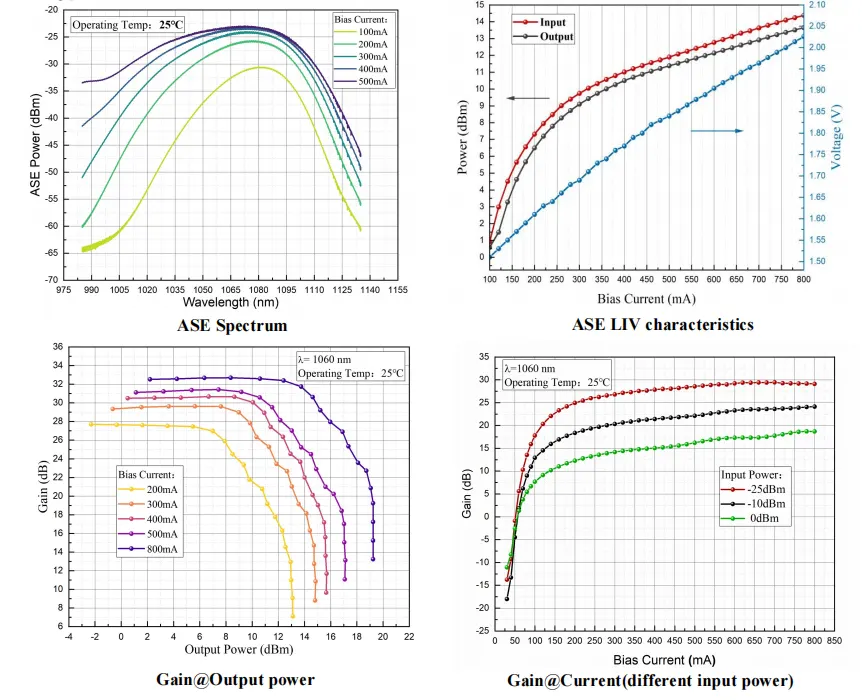

● เส้นโค้งลักษณะทั่วไป

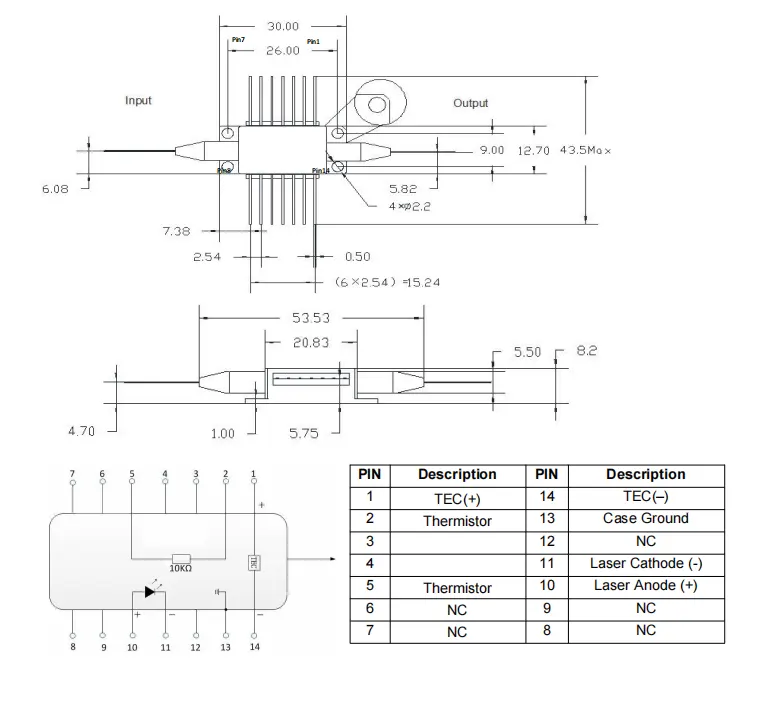

● Package drawing&PIN-OUT Definition(Unit:mm)-1060nm 15dBm เครื่องขยายสัญญาณออปติคอลเซมิคอนดักเตอร์
|
ชื่อ |
ความยาวคลื่น |
ได้รับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
|
บีเอสโอเอ |
-XXXX |
-XX |
XX |
-XX |
|
โซอา |
1,060: 1,060 นาโนเมตร |
25:25dB |
เอสเอ็ม:SMF-28e |
เอฟเอ: เอฟซี/เอพีซี อื่น |
เช่น BSOA-1060-25SM-FA
(ข้อมูลการสั่งซื้อ: 1060nm 15dBm Semiconductor Optical Amplifier, 25dB อัตราขยายสัญญาณขนาดเล็ก, พลังงานแสงอิ่มตัว 15dBm, แพ็คเกจผีเสื้อ 14 พินพร้อม ไฟเบอร์ SM, ขั้วต่อ FC/APC)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10-15 วันทำการ (ถ้ามี. บางส่วนในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด
● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน
● การใช้งานเลเซอร์ภายใต้สภาวะพลังงานและอุณหภูมิที่เกิน ข้อกำหนดที่ระบุไว้ในเอกสารข้อมูลจะช่วยเร่งอายุของเลเซอร์ และทำให้เครื่องเสียหายได้
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
