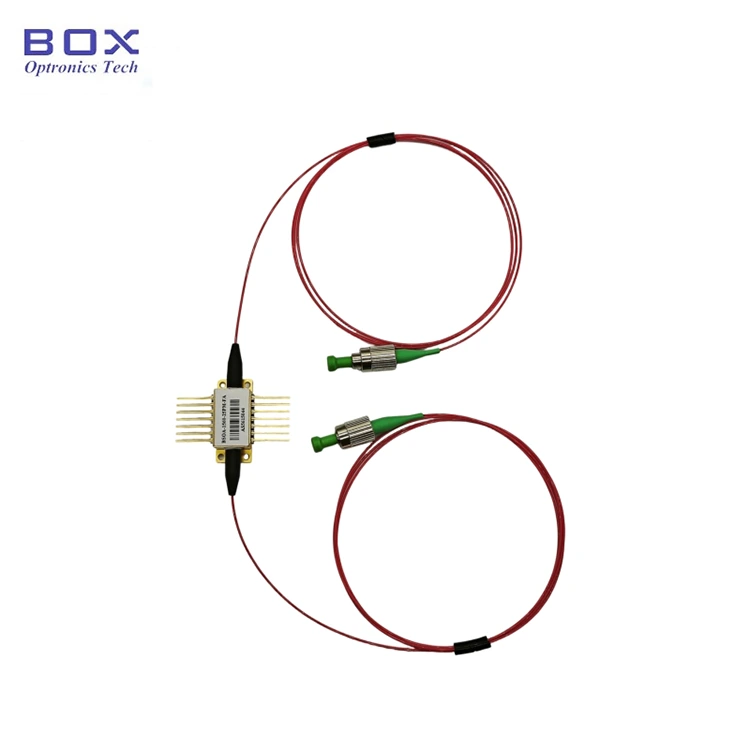

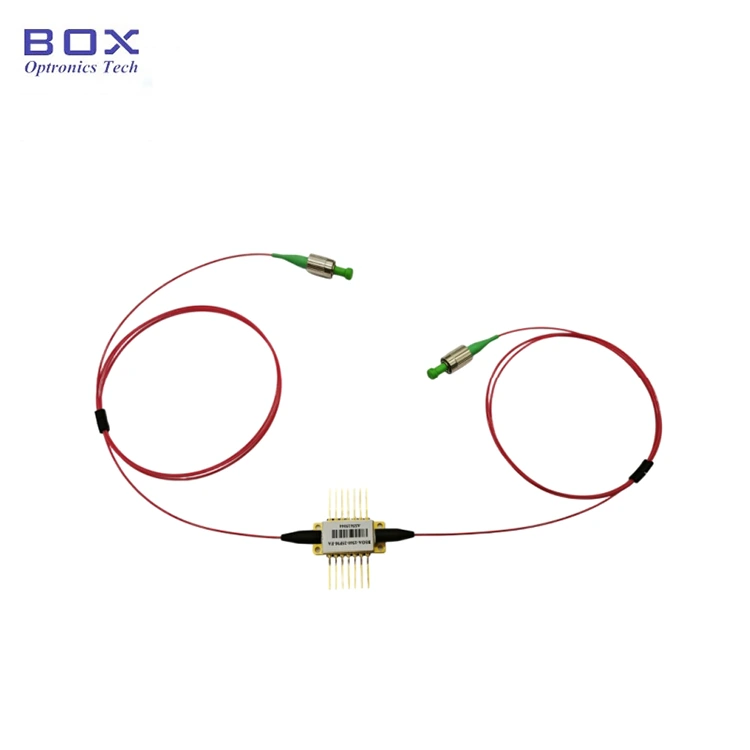

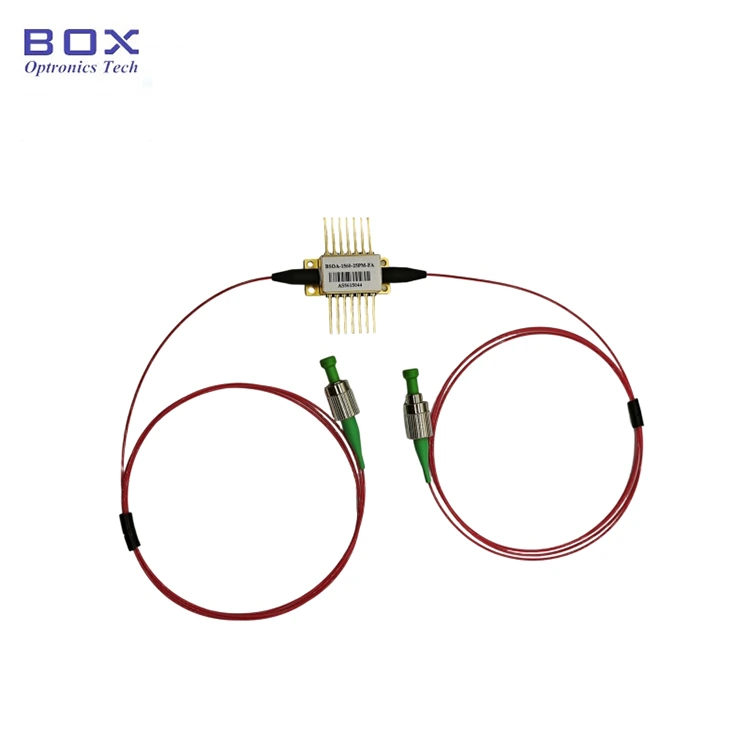

นี่คือแอมพลิฟายเออร์ออปติคัลเซมิคอนดักเตอร์ 1270nm 10dBm พร้อมแพ็คเกจปีกผีเสื้อ 14 พิน มันมีพลังงานแสงอิ่มตัว 10 ~ 13dBm ได้รับสัญญาณขนาดเล็ก 18dB, แบนด์วิธรับมากกว่า 60nm -3dB และรวม TEC และ เทอร์มิสเตอร์เพื่อสเปกตรัมที่เสถียรและราบรื่น เหมาะสำหรับการชดเชยค่าเสียหายสำหรับ การเชื่อมต่อและสวิตช์ไฟเบอร์ออปติก เครือข่ายไฟเบอร์ออปติก WDM และ MOPA เลเซอร์
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
ความยาวคลื่นปฏิบัติการ |
เลพีค |
25°C, พิน=0dBm |
- |
1270 |
- |
นาโนเมตร |
|
ความยาวคลื่นกึ่งกลาง ASE |
ลาเซ |
25°C, ถ้า=120mA |
- |
1260 |
- |
นาโนเมตร |
|
-3dB ได้รับแบนด์วิธ |
เดลเล |
พิน=-20dBm |
60 |
- |
- |
นาโนเมตร |
|
พลังงานแสงอิ่มตัว |
พีแม็กซ์ |
ถ้า=120mA, PIN=5dBm@1270nm |
10 |
- |
13 |
เดซิเบลเมตร |
|
รับสัญญาณขนาดเล็ก |
เอสเอสจี |
ถ้า=120mA, พิน=-25dBm@1270nm |
- |
18 |
- |
เดซิเบล |
|
การสูญพันธุ์ของโพลาไรซ์ อัตราส่วน |
พีดีจี |
25°C, ถ้า=120mA |
- |
0.5 |
1.0 |
เดซิเบล |
|
การดำเนินงานในปัจจุบัน |
ถ้า |
- |
- |
120 |
250 |
มิลลิแอมป์ |
|
แรงดันไปข้างหน้า |
วีเอฟ |
- |
- |
1.2 |
1.4 |
V |
|
รูปเสียงรบกวน |
เอ็นเอฟ |
25°C, ถ้า=120mA, @1270nm |
- |
8 |
10 |
เดซิเบล |
|
กระแสเทค |
ไอเทค |
- |
- |
- |
1.8 |
A |
|
แรงดันไฟฟ้า TEC |
วีเทค |
- |
- |
- |
3.4 |
V |
|
ความต้านทานของเทอร์มิสเตอร์ |
เรเธอร์ม |
ที = 25 ℃ |
9.5 |
10 |
10.5 |
KΩ |
|
กระแสเทอร์มิสเตอร์ |
อิเธิร์ม |
- |
- |
- |
5 |
มิลลิแอมป์ |
|
กำลังทั้งหมด |
P |
- |
- |
- |
4 |
W |
|
อุณหภูมิกรณีปฏิบัติการ |
สูงสุด |
ฉัน=ถ้า |
-10 |
- |
70 |
℃ |
|
อุณหภูมิในการจัดเก็บ |
TS |
- |
-40 |
- |
85 |
℃ |
● 40G และ 100G C-Band ปิดกั้นชัตเตอร์หรือการมอดูเลต;
● เสียงรบกวนต่ำ รูปที่ & การพึ่งพาโพลาไรซ์ต่ำ
● 14 พิน แพ็คเกจ BTF พร้อม TEC และเทอร์มิสเตอร์
● ค่าชดเชยการสูญเสียสำหรับ การเชื่อมต่อและสวิตช์ใยแก้วนำแสง
● WDM ไฟเบอร์ออปติก เครือข่าย;
● MOPA (มาสเตอร์ออสซิลเลเตอร์ เพาเวอร์แอมป์)เลเซอร์

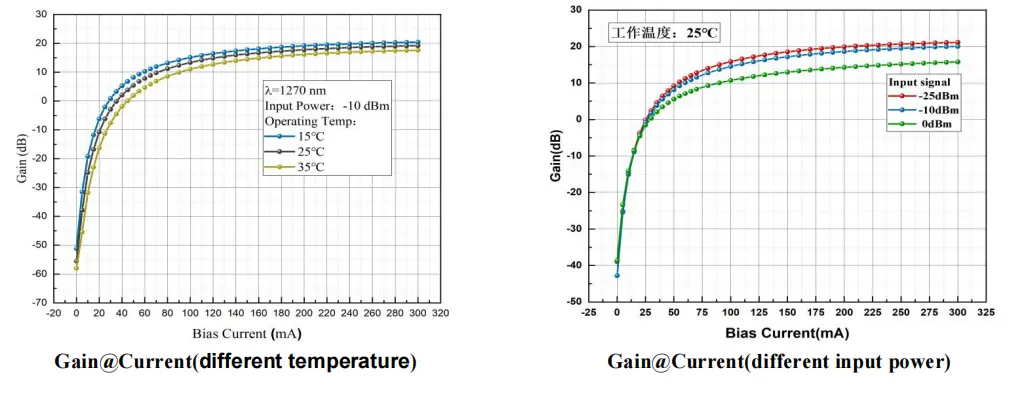

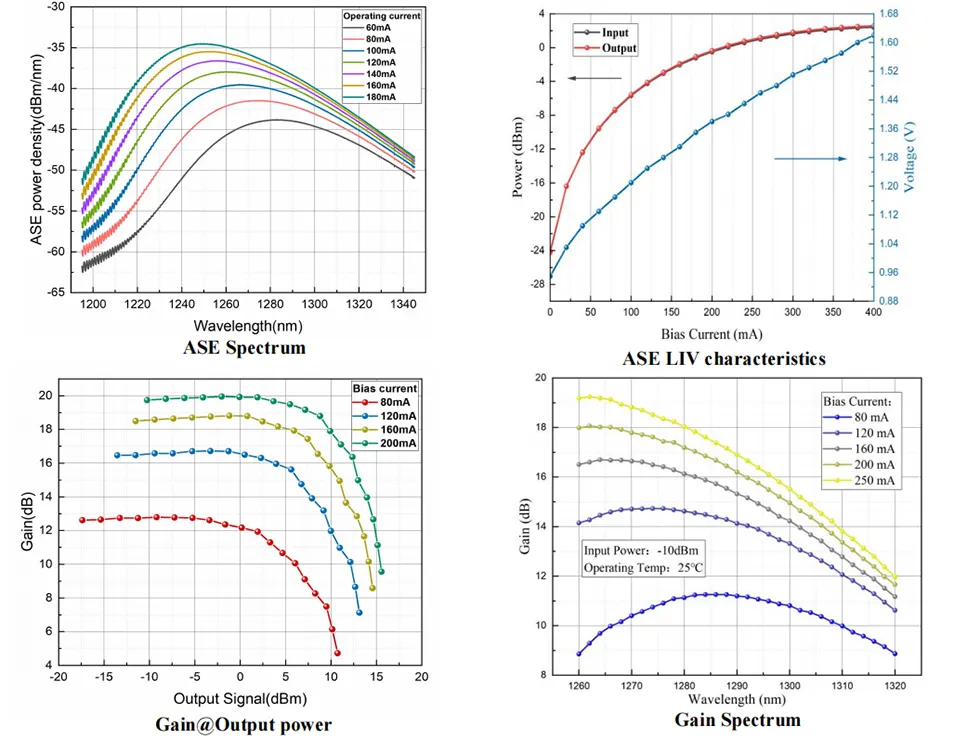

● เส้นโค้งลักษณะทั่วไป

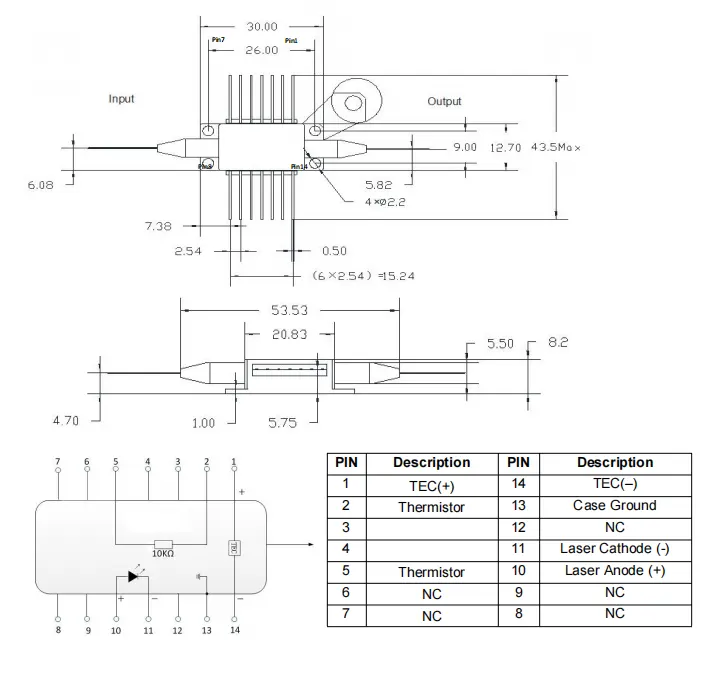

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -1270nm 10dBm เครื่องขยายสัญญาณออปติคอลเซมิคอนดักเตอร์
|
ชื่อ |
ความยาวคลื่น |
ได้รับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
|
บีเอสโอเอ |
-XXXX |
-XX |
XX |
-XX |
|
โซอา |
1270: 1270 นาโนเมตร |
18:18เดซิเบล |
เอสเอ็ม:SMF-28e |
เอฟเอ: เอฟซี/เอพีซี อื่น |
เช่น BSOA-1270-18SM-FA
(ข้อมูลการสั่งซื้อ: 1270nm 10dBm Semiconductor Optical Amplifier, 18dB ได้รับสัญญาณขนาดเล็ก, พลังงานแสงอิ่มตัว 10 ~ 13dBm, แพ็คเกจผีเสื้อ 14 พิน, ด้วยไฟเบอร์ SM Hi1060, ขั้วต่อ FC/APC)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10-15 วันทำการ (ถ้ามี. บางส่วนในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้
● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)
● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด
● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
