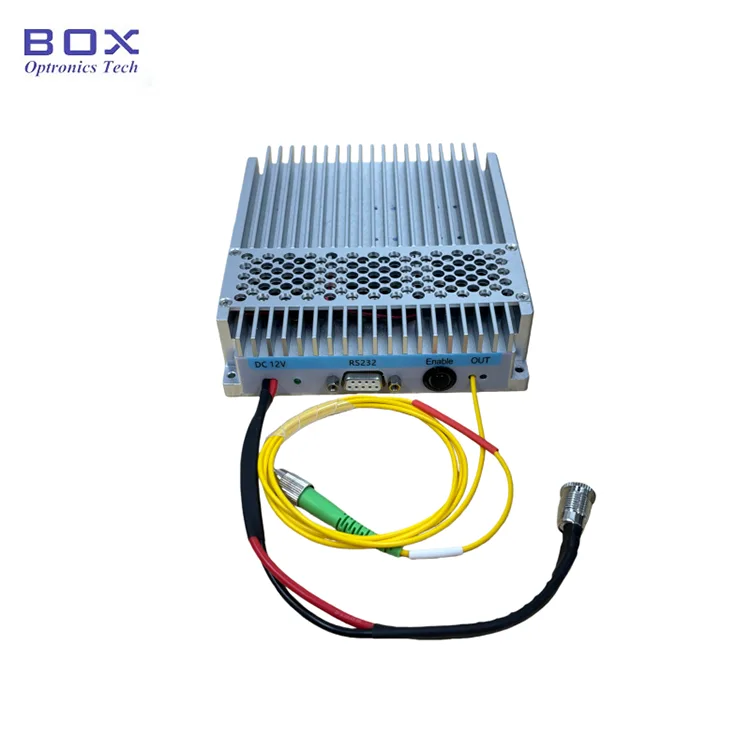

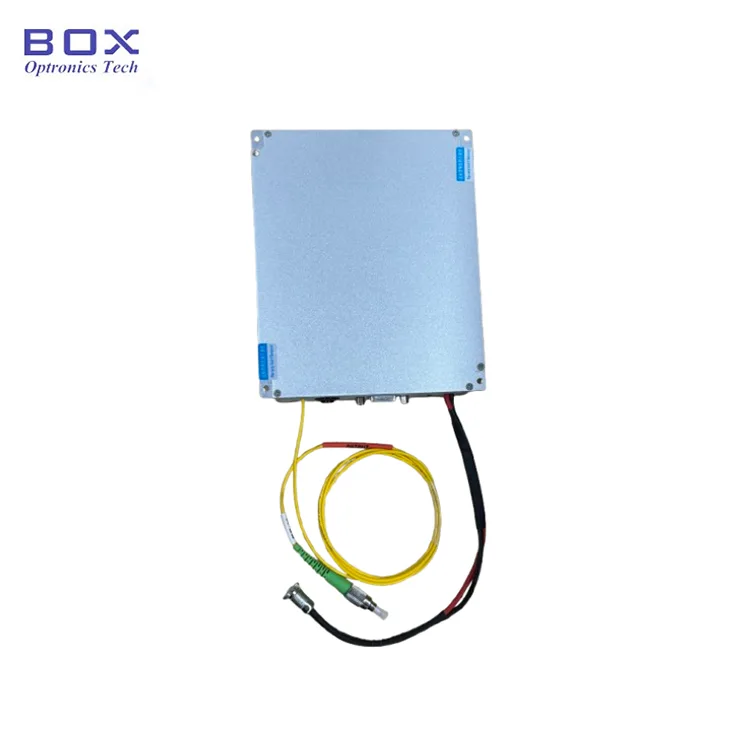

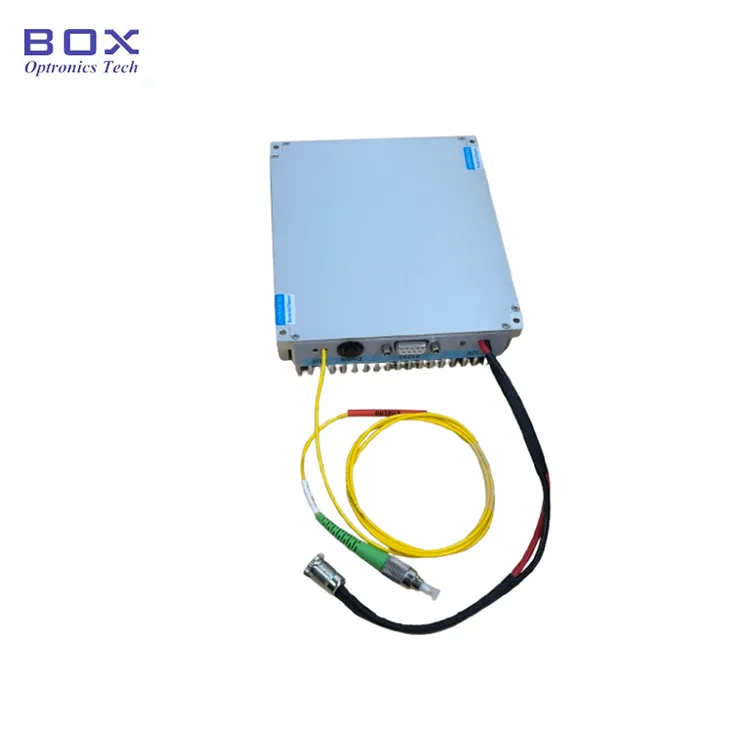

เลเซอร์คู่ไฟเบอร์ 1550nm 1W ใช้เลเซอร์เมล็ด DFB รวมกับโมดูลออปติคอลกำลังสูงเพื่อให้ได้เอาต์พุตเลเซอร์กำลังสูงความยาวคลื่นเดียว มีความแม่นยำของความยาวคลื่นสูงและอัตราส่วนปราบปรามโหมดด้านข้างสูง ตัวเลือกประกอบด้วยไฟเบอร์แบบรักษาโหมดเดี่ยวหรือแบบโพลาไรซ์ หน่วยนี้มีกำลังเอาท์พุตสูงพร้อมกระแสที่ปรับได้ การปล่อยแสงทันทีเมื่อเปิดเครื่อง และการทำงานที่เป็นมิตรกับผู้ใช้ ทำให้เหมาะสำหรับการใช้งานในห้องปฏิบัติการโดยนักวิจัย
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|||||
|
ช่วงความยาวคลื่น |
นาโนเมตร |
1550 |
|
|||||
|
ความแม่นยำของความยาวคลื่น |
นาโนเมตร |
±0.5 |
|
|||||
|
เส้นสเปกตรัม |
นาโนเมตร |
≤0.1 |
|
|||||
|
อัตราส่วนการปราบปรามโหมดด้านข้าง (SMSR) |
เดซิเบล |
≥50 |
|
|||||
|
โหมดการทำงาน |
- |
ซีดับบลิว |
|
|||||
|
กำลังขับ |
เดซิเบลเมตร |
30 |
33 |
37 |
40 |
41 |
43 |
1~20วัตต์ |
|
ช่วงการควบคุมพลังงาน |
- |
10%~100% |
|
|||||
|
ความไม่เสถียรของพลังงานแสง |
เดซิเบล |
≤±0.02 (15นาที); ≤±0.05 (8 ชม.) |
≤±0.5%; ≤±1.2% |
|||||
|
สถานะโพลาไรซ์ |
- |
สุ่ม |
โพลาไรเซชันเชิงเส้น |
|
||||
|
อัตราส่วนการสูญเสียโพลาไรเซชัน (PER) |
เดซิเบล |
- |
≥23 |
|
||||
|
ไฟเบอร์ผมเปียและตัวเชื่อมต่อ |
- |
เอสเอ็มเอฟ-28 |
PM1550 |
เอฟซี/เอพีซี |
||||
|
อินเตอร์เฟซการสื่อสาร |
- |
หน้าจอสัมผัส/DB9 ตัวเมีย (RS232) |
ตั้งโต๊ะ |
|||||
|
DB9 ตัวเมีย (RS232) |
โมดูล |
|||||||
|
แหล่งจ่ายไฟ |
- |
ไฟฟ้ากระแสสลับ 100~240V, <150W |
ตั้งโต๊ะ |
|||||
|
กระแสตรง 12V, <60W |
โมดูล |
|||||||
|
ขนาด |
มม |
30~33dBm: 255(ก)×322(ล)×115(ส) |
บี2 |
|||||
|
37~43dBm: 376(ก)×340(ล)×112(ส) |
B3 |
|||||||
|
30~33dBm: 150(ก)×125(ล)×21.5(ส) |
ม21 |
|||||||
|
30~33dBm: 150(ก)×125(ล)×31.5(ส) |
ม31 |
|||||||
|
37~40dBm: 139(ก)×235(ล)×70(ส) |
M70 |
|||||||
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|||||
|
ความชื้นในการทำงาน |
- |
0~70% |
|
|||||
● เมล็ด DFB + สถาปัตยกรรมขั้นรับกำลังสูงที่ปรับสมดุลระหว่างเส้นตรงและกำลัง
● เสถียรภาพด้านพลังงานที่ยอดเยี่ยมสำหรับการทำงานต่อเนื่องยาวนาน
● ตัวเลือกไฟเบอร์ SM และ PM สำหรับการรวมระบบที่ยืดหยุ่น
● แพ็คเกจแบบตั้งโต๊ะและโมดูลสำหรับห้องปฏิบัติการและการรวม OEM
● การปรับกำลังไฟอย่างต่อเนื่อง 10%–100%
● การทดสอบและการวิจัยการสื่อสารด้วยแสงที่สอดคล้องกัน
● เลนส์ไม่เชิงเส้นและการสร้างความต่อเนื่องยิ่งยวด;
● แหล่งกำเนิดแสงเครื่องส่งสัญญาณ LiDAR;
● ปั๊มไฟเบอร์แอมพลิฟายเออร์และเพิ่มลักษณะเฉพาะ

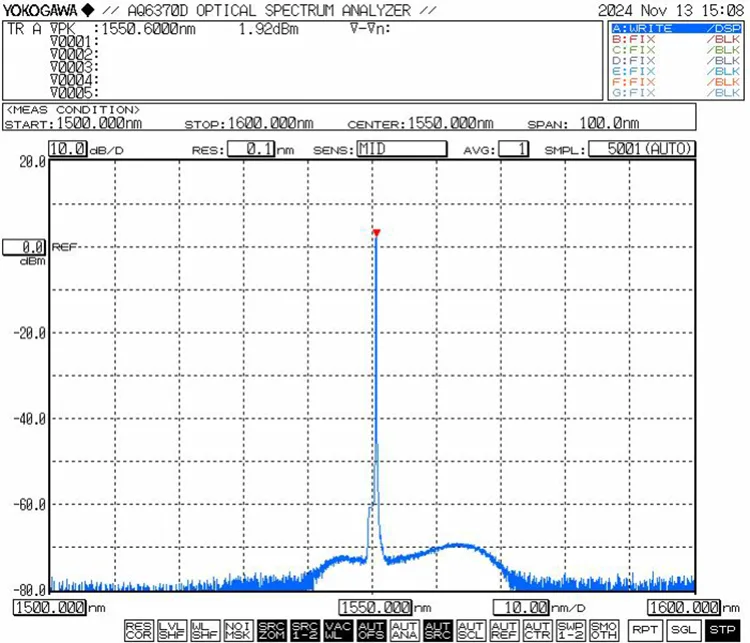

● เส้นโค้งลักษณะทั่วไป: γ= 1550 nm, ความกว้างของเส้น ≤3MHz, Pavg= 20W

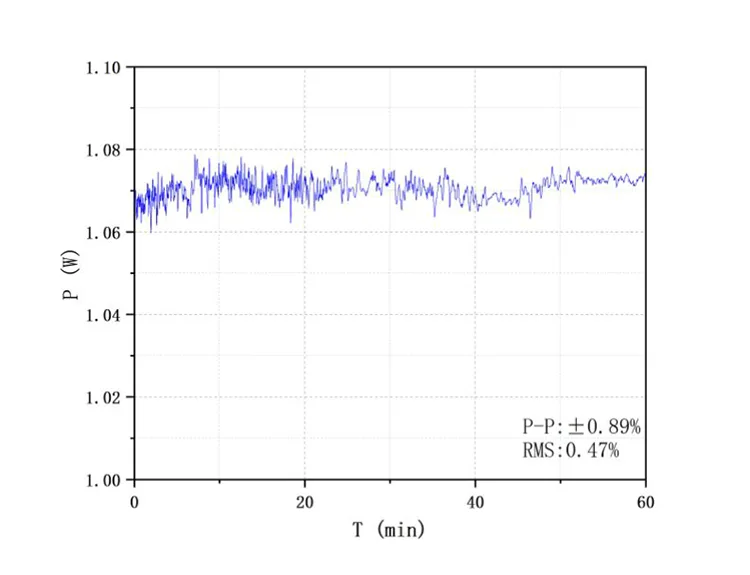

● กำลังเลเซอร์และความเสถียรของกำลัง (การทดสอบความเสถียรของกำลัง@1W)

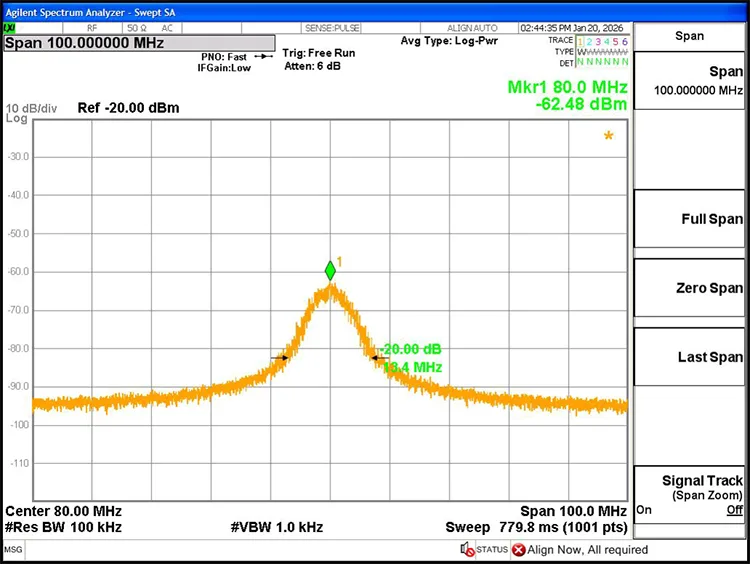

● ความกว้างของเส้นเลเซอร์@3dB: 0.67MHz
|
ไฟเบอร์เลเซอร์ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
มิติ |
|
เอชเอฟแอล |
-XXXX |
-XX |
XX |
-เอ็กซ์ |
|
|
1550:1550นาโนเมตร 1535~1565นาโนเมตร |
30: 30dBm 33: 33dBm 37: 37dBm 40: 40dBm 41: 41dBm 43: 43dBm |
เอสเอ็ม: SMF-28e โมงเช้า: PM1550 |
M21: โมดูล M31: โมดูล M70: โมดูล B: แบบตั้งโต๊ะ |
เช่น HFL-1550-30-PM-M31
(ข้อมูลการสั่งซื้อ: เลเซอร์คู่ไฟเบอร์ 1550nm 1W, กำลังเอาต์พุต 1W (30dBm), ไฟเบอร์ PM1550, แพ็คเกจโมดูล)
● เงื่อนไขการเสนอราคา
(1) EXW
(2) ดีเอพี
(3) อื่นๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ขั้นตอนที่ 1 การแกะกล่อง: ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่
● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดแสง (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS485 DB9 |
1 |
|
3 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
4 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
ขั้นตอนที่ 2 แหล่งจ่ายไฟ: พอร์ตจ่ายไฟใช้อินเทอร์เฟซมาตรฐาน DC5.5 × 2.1 มม. ใช้เฉพาะอะแดปเตอร์จ่ายไฟของแท้ที่ตรงกัน (DC5V หรือ DC12V) อะแดปเตอร์ที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ สายไฟขั้วต่อรูปตัวยูสำหรับเชื่อมต่อกับแหล่งจ่ายไฟแบบสวิตช์มีจำหน่ายตามคำขอ ณ เวลาที่ซื้อ

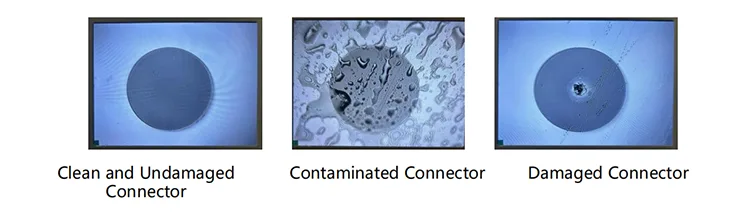

ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาท์พุต: ถอดฝาปิดกันฝุ่นออกจากตัวเชื่อมต่อไฟเบอร์ ตรวจสอบส่วนปลายเพื่อดูการปนเปื้อนหรือความเสียหาย และตรวจดูความสะอาดก่อนเชื่อมต่อกับอุปกรณ์ไฟเบอร์หรืออุปกรณ์ทดสอบอื่นๆ สำหรับรุ่นที่มีกำลังไฟสูง แนะนำให้ใช้การประกบฟิวชั่น
ชุดที่ 4 เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้สายเคเบิลข้อมูลอนุกรม USB-RS232 ที่ให้มาเพื่อเชื่อมต่อโมดูลกับคอมพิวเตอร์ ติดตั้งไดรเวอร์อนุกรมเฉพาะ (ได้รับจาก Box Optronics) เพื่อให้สามารถสื่อสารได้ หากไม่มีไดรเวอร์ ซอฟต์แวร์โฮสต์จะไม่สามารถเชื่อมต่อกับโมดูลได้

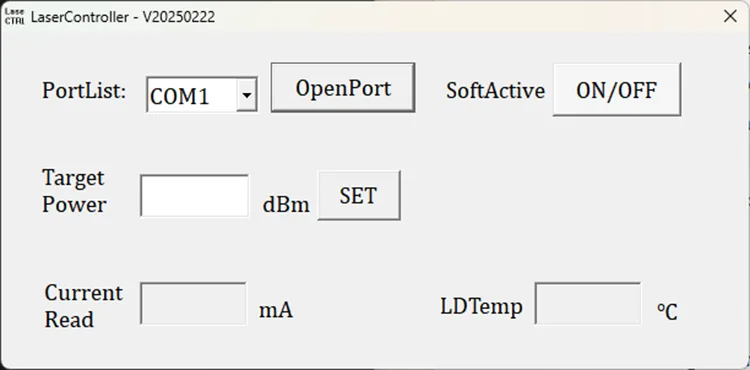

ขั้นตอนที่ 5 ซอฟต์แวร์ควบคุม: ซอฟต์แวร์โฮสต์ช่วยให้สามารถปรับกำลังเอาต์พุตและควบคุมเอาต์พุตเลเซอร์ได้ผ่านปุ่ม "SoftActive" (ดูแผนภาพอินเทอร์เฟซด้านล่าง) ซอฟต์แวร์จะแสดงกระแสปั๊มที่ตั้งไว้ กำลังเอาท์พุต และสถานะการตรวจสอบอุณหภูมิ
ขั้นตอนที่ 6 หลังการใช้งาน ให้คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และปลดการเชื่อมต่อไฟเบอร์
● หลีกเลี่ยงการเสียบ/ถอดปลั๊กขั้วต่อไฟเบอร์บ่อยๆ เพื่อป้องกันการสะสมของฝุ่นและความเสียหายที่ส่วนปลาย
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วยเครื่องตรวจจับปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์โดยไม่มีไฟฟ้าเสมอเพื่อหลีกเลี่ยงการไหม้ที่ส่วนท้าย ปิดขั้วต่อที่ไม่ได้ใช้พร้อมฝาปิดกันฝุ่น
● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บในที่แห้ง
● เมื่อใช้เป็นเวลานาน ให้วางไว้บนแผงระบายความร้อน
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ฉลากการรับประกันบนตัวเครื่องมีการเปลี่ยนแปลงหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
