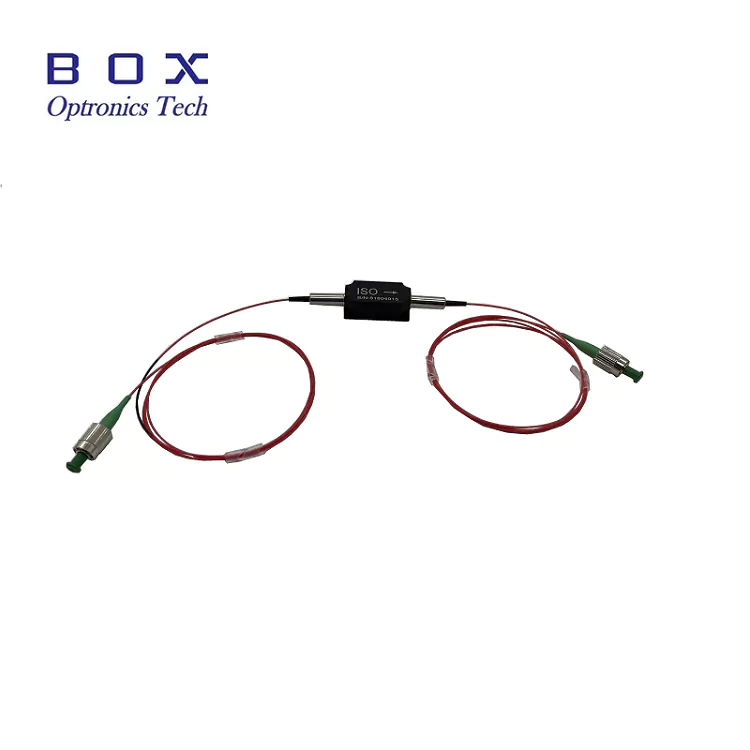

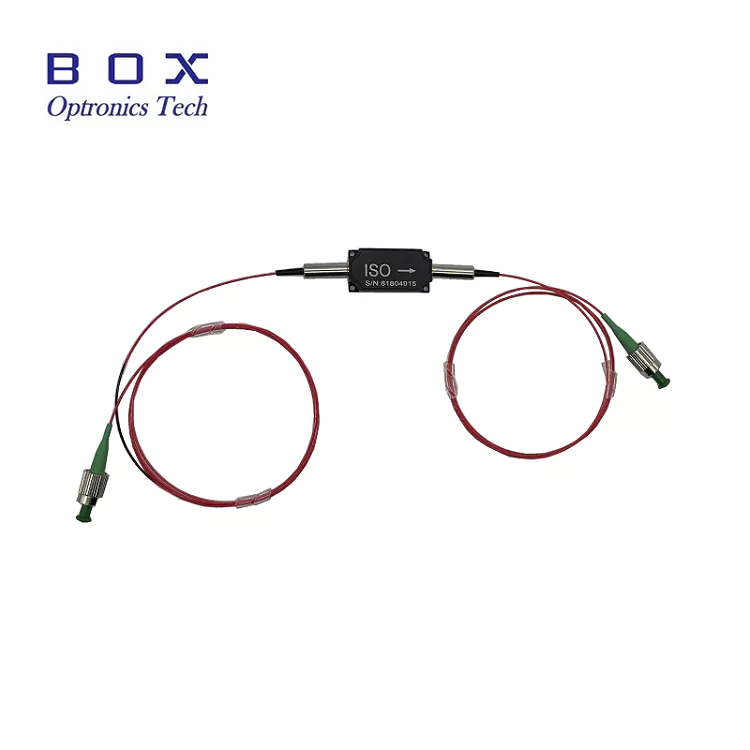

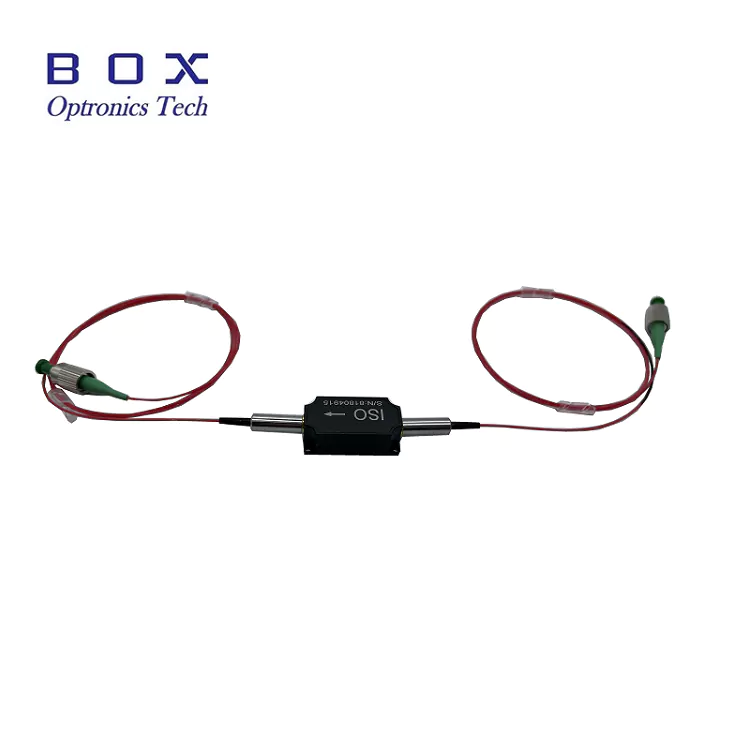

เครื่องหมุนเวียนพลังงานสูง 850nm

Box Optronics จัดหาเครื่องหมุนเวียนพลังงานสูงขนาด 850 นาโนเมตร ซึ่งเป็นส่วนประกอบออปติคอลประสิทธิภาพสูงที่ออกแบบมาเพื่อการควบคุมทิศทางแสงที่แม่นยำในระบบไฟเบอร์ออปติก ระบบหมุนเวียน 3 พอร์ตนี้ช่วยให้สามารถส่งข้อมูลแบบไม่ซึ่งกันและกัน โดยกำหนดเส้นทางสัญญาณแสงจากพอร์ตหนึ่งไปยังอีกพอร์ตในลักษณะต่อเนื่องกัน ในขณะที่ยังคงรักษาประสิทธิภาพทางแสงที่ยอดเยี่ยม

นำเสนอการสูญเสียการแทรกโดยทั่วไปที่ต่ำเพียง 1.0dB, การแยกสัญญาณที่สูงที่ 25dB โดยทั่วไป และการสูญเสียผลตอบแทนที่สูงที่ขั้นต่ำ 45dB เครื่องหมุนเวียนนี้เหมาะอย่างยิ่งสำหรับการใช้งานขนาด 850 นาโนเมตรกำลังสูง รองรับการจัดการพลังงานเฉลี่ยรวมสูงสุด 500mW/1W/5W/10W ข้ามพอร์ต ทำให้เหมาะสำหรับระบบไฟเบอร์เลเซอร์และแอมพลิฟายเออร์ที่มีความต้องการสูง

ตั้งอยู่ในแพ็คเกจขนาดกะทัดรัด 58×28×26 มม. พร้อมผมเปียไฟเบอร์ 780-HP เครื่องหมุนเวียนกำลังสูง 850 นาโนเมตรให้ความเสถียรและประสิทธิภาพในระยะยาวที่เชื่อถือได้

คุณสมบัติที่สำคัญ

• การแยกเสียงสูง: การแยกเสียงสูงสุดโดยทั่วไป 25dB, ขั้นต่ำ 22dB

• การสูญเสียการแทรกต่ำ: โดยทั่วไป 1.0dB, สูงสุด 1.5dB

• การสูญเสียผลตอบแทนสูง: ขั้นต่ำ 45dB (อินพุต/เอาต์พุต)

• การสูญเสียขึ้นอยู่กับโพลาไรซ์ต่ำ (PDL): ≤0.15dB

• การจัดการพลังงานสูง: สูงถึง 500mW, 1W, 5W, 10W

• ความสามารถด้านพลังงานสูงสุดสูง: <10kW สำหรับการทำงานของพัลส์ ns

• การปราบปราม crosstalk สูง: ขั้นต่ำ 45dB

• การออกแบบบรรจุภัณฑ์ที่กะทัดรัดและทนทาน: 58×28×26มม

• ผมเปียไฟเบอร์ 780-HP สำหรับการใช้งานที่มีกำลังสูง

• ความน่าเชื่อถือที่ดีเยี่ยมและความมั่นคงในระยะยาว

• การส่งผ่านแสงแบบไม่ซึ่งกันและกัน 3 พอร์ต

• ช่วงอุณหภูมิการทำงานกว้าง: +10°C ถึง +50°C

การใช้งานทั่วไป

• ระบบตรวจจับไฟเบอร์ออปติก

• เครื่องมือวัดและอุปกรณ์ทดสอบไฟเบอร์ออปติก

• ระบบไฟเบอร์เลเซอร์ 850 นาโนเมตร

• การถ่ายภาพทางชีวการแพทย์และระบบ OCT

• ห้องปฏิบัติการวิจัยและพัฒนา

• การป้องกันด้วยเลเซอร์แบบ Distributed Feedback (DFB)

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะเกี่ยวกับแสง (T=25°C)

ข้อมูลจำเพาะทางกลและสิ่งแวดล้อม

*หมายเหตุ: ข้อมูลจำเพาะข้างต้นมีไว้สำหรับอุปกรณ์ที่ไม่มีขั้วต่อ สำหรับอุปกรณ์ที่มีขั้วต่อ กำลังการจัดการจะจำกัดอยู่ที่ 1W การสูญเสียการแทรกจะสูงขึ้น 0.3dB การสูญเสียย้อนกลับจะต่ำกว่า 5dB และอัตราการสูญเสียจะต่ำกว่า 2dB

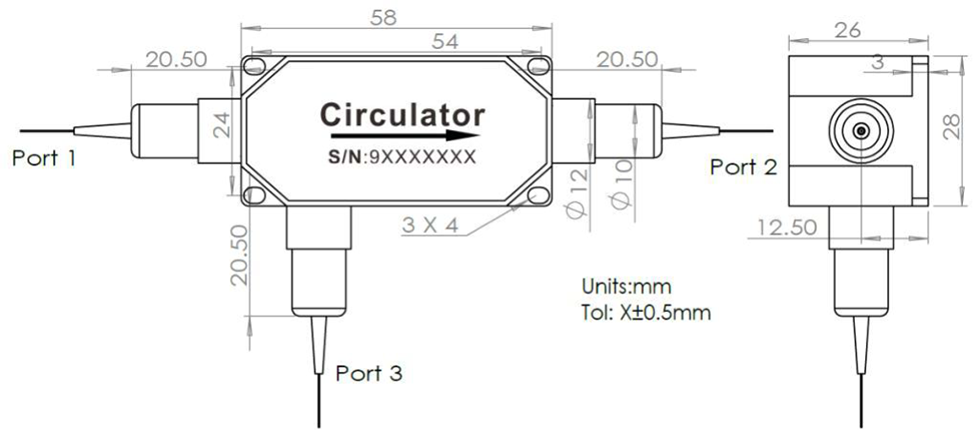

ขนาดแพ็คเกจ

เครื่องหมุนเวียนกำลังสูง 850 นาโนเมตรบรรจุอยู่ในตัวเครื่องขนาดกะทัดรัดและทนทาน โดยมีขนาดดังต่อไปนี้ (หน่วย: มม.):

• ขนาดบรรจุภัณฑ์ : 58 × 28 × 26 มม

• การกำหนดค่า 3 พอร์ตพร้อมผมเปียแบบไฟเบอร์

• รูยึด 4 รูเพื่อการติดตั้งที่ปลอดภัย

• พิกัดความเผื่อ: ±0.5มม

การกำหนดค่าพอร์ต

ตัวหมุนเวียนแสงแบบ 3 พอร์ตนี้ช่วยให้สามารถกำหนดเส้นทางสัญญาณแสงแบบทิศทางเดียวในลำดับ 1 → 2 → 3 → 1:

• พอร์ต 1 → พอร์ต 2: การส่งต่อการสูญเสียการแทรกต่ำ

• พอร์ต 2 → พอร์ต 3: การกำหนดเส้นทางของสัญญาณสะท้อนกลับ/สะท้อน

• พอร์ต 3 → พอร์ต 1: การส่งสัญญาณไปข้างหน้าทำให้วงจรการไหลเวียนสมบูรณ์ ในขณะที่ยังคงความแยกตัวสูงในเส้นทางย้อนกลับ

อุปกรณ์นี้ใช้การออกแบบออปติคัลที่ไม่ซึ่งกันและกันเพื่อให้แน่ใจว่ามีการแพร่กระจายสัญญาณทิศทางและการแยกที่มีประสิทธิภาพระหว่างพอร์ตที่ไม่ได้อยู่ติดกัน ทำให้เหมาะสำหรับการตรวจจับไฟเบอร์ การป้องกันด้วยเลเซอร์ และระบบการวัดด้วยแสง

หลักการทำงาน

เครื่องหมุนเวียนแสงกำลังสูง 850 นาโนเมตรเป็นอุปกรณ์แบบพาสซีฟหลายพอร์ตที่ไม่ซึ่งกันและกันซึ่งกำหนดเส้นทางสัญญาณแสงในทิศทาง 1 → 2 → 3 → 1 ตามลำดับ ช่วยให้สามารถจัดการสัญญาณทิศทางในระบบใยแก้วนำแสงได้

อุปกรณ์นี้ใช้เอฟเฟกต์การหมุนของฟาราเดย์รวมกับส่วนประกอบการกำหนดเส้นทางแสงที่ขึ้นกับโพลาไรซ์

หลักการทำงาน:

•Faraday Rotator: แนะนำการหมุนโพลาไรเซชันแบบไม่กลับด้านคงที่ (โดยทั่วไปคือ 45°) โดยไม่ขึ้นกับทิศทางการแพร่กระจาย

•เลนส์กำหนดเส้นทางโพลาไรเซชัน: สัญญาณแสงโดยตรงตามสถานะโพลาไรเซชัน

•การส่งสัญญาณแบบไม่กลับกัน: ช่วยให้มั่นใจได้ถึงการกำหนดเส้นทางสัญญาณทิศทางที่มีการแยกสูงระหว่างเส้นทางการแพร่กระจายแบบย้อนกลับ

ฟังก์ชั่นที่สำคัญ:

•แยกสัญญาณแสงที่แพร่กระจายไปข้างหน้าและข้างหลัง

•ปกป้องแหล่งกำเนิดเลเซอร์จากการสะท้อนกลับ

•เปิดใช้งานการทำงานแบบสองทิศทางในระบบการตรวจจับไฟเบอร์ออปติกและระบบเลเซอร์

•รองรับการกำหนดเส้นทางสัญญาณในสถาปัตยกรรมการวัดและการตรวจจับ

เหตุใดจึงเลือก Box Optronics

•การควบคุมคุณภาพอย่างเข้มงวดด้วยการทดสอบ 100% ก่อนจัดส่ง

•ราคาที่แข่งขันได้พร้อมความสามารถในการจัดส่งจำนวนมากที่มั่นคง

• ตัวเลือกการปรับแต่งที่ยืดหยุ่นสำหรับความยาวคลื่น กำลัง ไฟเบอร์ และตัวเชื่อมต่อ

• การสนับสนุนทางเทคนิค 7 × 24 ชั่วโมงและการตอบสนองที่รวดเร็ว

•มีการทดสอบตัวอย่างสำหรับการประเมินผล

•จัดส่งทั่วโลกด้วยการจัดส่งด่วนของ DHL, UPS และ FedEx

ข้อมูลการสั่งซื้อ

ศัพท์เฉพาะรุ่น

HPCIR - XXX - X - X - X - X - XX - XX

ตัวอย่าง: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

เครื่องหมุนเวียนพลังงานสูง 850nm, ไฟเบอร์ 780-HP, ท่อหลวม 900μm, ความยาวไฟเบอร์ 1 ม., แพ็คเกจ 58x28x26 มม., กำลังการจัดการ 10W, ขั้วต่อ FC/APC

ตัวเลือกการปรับแต่งที่มีอยู่

• ความยาวคลื่นกลาง: 830 นาโนเมตร 850 นาโนเมตร ความยาวคลื่นอื่นๆ ตามคำขอ

•พิกัดกำลัง: 500mW, 1W, 5W, 10W, กำลังสูงกว่าสำหรับการออกแบบที่กำหนดเอง

•ประเภทไฟเบอร์: 780-HP, ไฟเบอร์ชนิดพิเศษอื่นๆ

•ความยาวไฟเบอร์: 0.5 ม., 0.8 ม., 1 ม., 1.5 ม., 2 ม. (มีความยาวที่กำหนดเองได้)

•ประเภทผมเปีย: เส้นใยเปลือย 250μm, ท่อหลวม 900μm, ท่อหลวม 3.0 มม.

•ประเภทตัวเชื่อมต่อ: FC/UPC, FC/APC, SC/APC, LC/APC หรือตัวเชื่อมต่อแบบกำหนดเอง

• ขนาดบรรจุภัณฑ์: ขนาดมาตรฐาน 58x28x26 มม. หรือขนาดบรรจุภัณฑ์แบบกำหนดเอง

• การกำหนดค่าระบบหมุนเวียน 4 พอร์ตตามคำขอ

สำหรับข้อกำหนดที่กำหนดเอง โปรดติดต่อทีมขายของเรา

เอกสารข้อมูลและรายงานการทดสอบ

เครื่องหมุนเวียนพลังงานสูงขนาด 850 นาโนเมตรแต่ละตัวมาพร้อมกับรายงานการทดสอบที่ครอบคลุมซึ่งบันทึกพารามิเตอร์ประสิทธิภาพที่วัดได้ ไฟล์ PDF เอกสารข้อมูลประกอบด้วยข้อกำหนดโดยละเอียดและเส้นโค้งประสิทธิภาพ

•รายงานผลการทดสอบส่วนบุคคลรวมอยู่ในแต่ละหน่วย

เอกสารข้อมูล

เงื่อนไขการเสนอราคาและการชำระเงิน

เงื่อนไขการเสนอราคา

•EXW (Ex Works): แนะนำหากคุณมีบัญชี DHL/UPS/FedEx เราจัดส่งโดยใช้บัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

•DAP (จัดส่งถึงสถานที่): หากคุณไม่มีบัญชีจัดส่ง เราสามารถจัดเตรียมการจัดส่งแบบชำระเงินล่วงหน้าได้

•เงื่อนไขอื่นๆ: โปรดติดต่อเราเพื่อหารือเกี่ยวกับ

เงื่อนไขการชำระเงิน

•PayPal: การชำระเงินที่รวดเร็วและปลอดภัยสำหรับตัวอย่างและคำสั่งซื้อขนาดเล็ก

•T/T (โอนเงินผ่านธนาคาร): วิธีการชำระเงินมาตรฐานสำหรับใบสั่งผลิตปกติ

•Alibaba Trade Assurance: การคุ้มครองคำสั่งซื้อที่ปลอดภัยสำหรับการทำธุรกรรมออนไลน์พร้อมการรับประกันของผู้ซื้อ

•เงื่อนไขการชำระเงินที่ยืดหยุ่น: สามารถต่อรองได้สำหรับพันธมิตรระยะยาวหรือเชิงกลยุทธ์

เวลานำ

•การผลิตมาตรฐาน: ~10-15 วันทำการ

•การกำหนดค่าที่กำหนดเอง: 15-20 วันทำการ

•การสั่งผลิตจำนวนมาก: กรุณาติดต่อเพื่อสอบถามกำหนดการผลิต

•การจัดส่งระหว่างประเทศ: ~3-5 วันทำการ (DHL/UPS/FedEx express)

• บริการเร่งด่วน: มีให้บริการตามคำขอ

หมายเหตุการดำเนินงานและการจัดการ

การป้องกัน ESD

แม้ว่าเครื่องหมุนเวียนแสงจะเป็นอุปกรณ์แบบพาสซีฟ แต่จำเป็นต้องมีการจัดการที่เหมาะสมเพื่อรักษาประสิทธิภาพและความน่าเชื่อถือ

•ทำงานบนพื้นผิวที่สะอาดปราศจากฝุ่น

•หลีกเลี่ยงการสัมผัสปลายไฟเบอร์โดยตรง

•เก็บฝาปิดกันฝุ่นไว้บนขั้วต่อเมื่อไม่ใช้งาน

•ใช้การป้องกัน ESD ที่เหมาะสมระหว่างการจัดการและการติดตั้ง

การจัดการไฟเบอร์

•หลีกเลี่ยงการโค้งงอของเส้นใยมากเกินไป

•ห้ามดึงหรือบิดผมเปียไฟเบอร์

•ทำความสะอาดขั้วต่อไฟเบอร์ก่อนการเชื่อมต่อ

•ใช้ฝาปิดกันฝุ่นทุกครั้งเมื่อไม่ได้ใช้งานขั้วต่อ

•ตรวจสอบความเสียหายที่ปลายไฟเบอร์ก่อนใช้งาน

ข้อควรพิจารณาในการจัดการพลังงาน

•ตรวจสอบให้แน่ใจว่ากำลังไฟฟ้าเข้าทั้งหมดไม่เกินค่าสูงสุดที่กำหนด

•ใช้การตรวจสอบพลังงานที่เหมาะสมเพื่อหลีกเลี่ยงการโอเวอร์โหลด

•ปล่อยให้กระจายความร้อนได้อย่างเหมาะสมในระดับพลังงานสูง

•ติดตั้งบนแผงระบายความร้อนเพื่อการทำงานต่อเนื่องด้วยพลังงานสูง

•หมายเหตุ: อุปกรณ์ที่ติดตั้งตัวเชื่อมต่อมีการจัดการพลังงานลดลง (สูงสุด 1W)

•หลีกเลี่ยงการเพิ่มกำลังอย่างกะทันหันซึ่งอาจเกินอัตรากำลังสูงสุด

การติดตั้งและการติดตั้ง

•ติดตั้งเครื่องหมุนเวียนอย่างแน่นหนาโดยใช้รูยึด 4 รู

•ตรวจสอบให้แน่ใจว่ามีการจัดตำแหน่งที่เหมาะสมเพื่อลดการสูญเสียเพิ่มเติม

• เว้นพื้นที่ให้เพียงพอสำหรับรัศมีการดัดงอของไฟเบอร์

•ทำงานภายในช่วงอุณหภูมิที่กำหนดเพื่อความน่าเชื่อถือ (+10°C ถึง +50°C)

•หลีกเลี่ยงความเครียดเชิงกลบนผมเปียไฟเบอร์

•ตรวจสอบให้แน่ใจว่ามีการวางแนวพอร์ตที่เหมาะสมสำหรับการกำหนดเส้นทางสัญญาณที่ถูกต้อง
