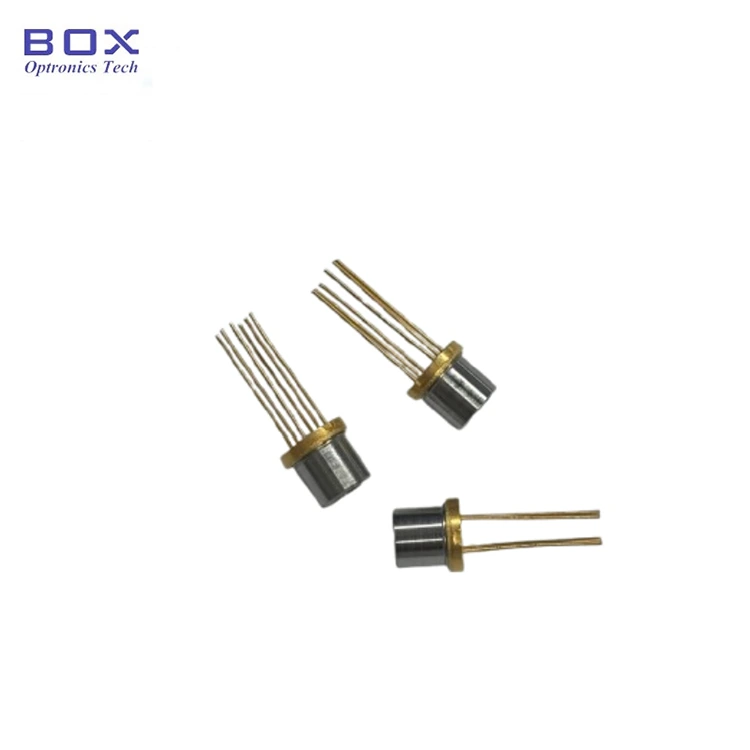

เลเซอร์ไดโอด DFB 1392nm TO-CAN

ภาพรวมผลิตภัณฑ์ -1392nm DFB เลเซอร์ไดโอด TO-CAN

เลเซอร์ไดโอด DFB ขนาด 1392 นาโนเมตร TO-CAN (รุ่น: BLD-D1392.5TO60-AL) จาก Box Optronics มีความยาวคลื่นกึ่งกลาง 1392.5 นาโนเมตร (1391.5–1393.5 นาโนเมตร) และเอาต์พุตออปติคัล 5mW ผ่านเลนส์แอสเฟอริกที่มีความยาวโฟกัส 7.5 มม. เลเซอร์ไดโอด DFB ขนาด 1392 นาโนเมตรนี้ออกแบบมาสำหรับการเชื่อมต่อแบบออปติคอลในพื้นที่ว่าง เหมาะสำหรับการต่อพ่วงเซลล์ก๊าซ การวิเคราะห์ก๊าซ และการบูรณาการระบบการตรวจจับด้วยแสง

TEC และเทอร์มิสเตอร์ในตัวรองรับการควบคุมอุณหภูมิเพื่อรักษาเสถียรภาพของความยาวคลื่น แพ็คเกจโลหะ TO60 สุญญากาศที่มีการกำหนดค่า 6 พินมีฟอร์มแฟคเตอร์ที่กะทัดรัดและทนทานสำหรับเครื่องวิเคราะห์ก๊าซและอุปกรณ์ตรวจจับแสงทางอุตสาหกรรม

คุณสมบัติหลัก -เลเซอร์ไดโอด DFB ขนาด 1392 นาโนเมตร TO-CAN

· ความยาวคลื่นกลาง: 1392.5 นาโนเมตร (ช่วง 1391.5–1393.5 นาโนเมตร) +/-1 นาโนเมตรความแม่นยำของความยาวคลื่นสูง

· กำลังเอาต์พุตแสงสูง: ขั้นต่ำ 5mW

· กระแสไฟเกณฑ์ต่ำ

· เทอร์โมอิเล็กทริกคูลเลอร์ (TEC) เทอร์มิสเตอร์

· แพ็คเกจสุญญากาศ TO60 ขนาดกะทัดรัดพร้อมเอาต์พุตเลนส์แอสเฟอริก

การใช้งานทั่วไป-1392nm DFB เลเซอร์ไดโอด TO-CAN

· การตรวจจับไอน้ำ (H₂O) โดยใช้ TDLAS

· สเปกโทรสโกปีเซลล์ก๊าซในพื้นที่ว่าง

· แหล่งเลเซอร์ DFB ขนาด 1392 นาโนเมตรสำหรับเครื่องวิเคราะห์ก๊าซ

· การตรวจสอบความชื้นในกระบวนการอุตสาหกรรม

· เครื่องมือตรวจจับก๊าซแบบออปติคอลและสเปกโทรสโกปี

· การวิจัยโฟโตนิกส์และระบบวิเคราะห์ก๊าซของ OEM

ข้อมูลจำเพาะของผลิตภัณฑ์ -เลเซอร์ไดโอด DFB ขนาด 1392 นาโนเมตร TO-CAN

คะแนนสูงสุดที่แน่นอน

ลักษณะทางไฟฟ้าและแสง (T = 25°C)

ลักษณะของเทค

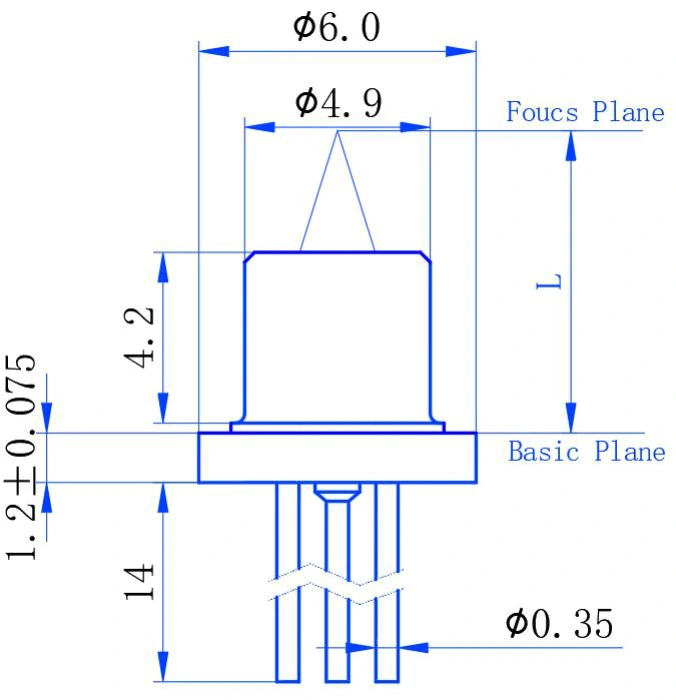

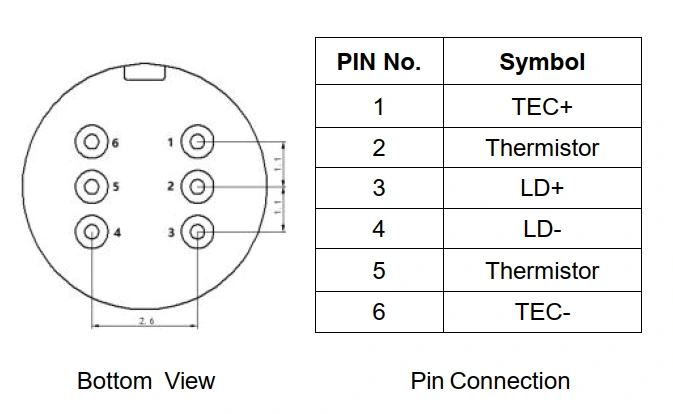

คำจำกัดความของแพ็คเกจและพิน

ข้อมูลการสั่งซื้อ -1392nm DFB เลเซอร์ไดโอด TO-CAN

ศัพท์เฉพาะรุ่น

BLD - D XXXX ถึง XX - X

ตัวอย่าง: BLD-D1392.5TO60-AL

เอกสารข้อมูล -1392nm DFB เลเซอร์ไดโอด TO-CAN

เอกสารข้อมูล

คำถามที่พบบ่อย (FAQ)

ถาม: เลเซอร์ DFB ขนาด 1392 นาโนเมตรสามารถตรวจจับก๊าซใดได้บ้าง

ตอบ: ความยาวคลื่น 1392 นาโนเมตรมักใช้สำหรับสเปกโทรสโกปีการดูดกลืนไอน้ำ (H₂O) และสามารถนำไปใช้กับการตรวจจับความชื้นและไอน้ำที่ใช้ TDLAS เส้นการดูดกลืนแสงจำเพาะและสภาวะการทำงานควรได้รับการประเมินตามความเข้มข้นของก๊าซ ความยาวเส้นทางแสง และการออกแบบระบบ Box Optronics ยังมีเลเซอร์ไดโอด DFB ที่ความยาวคลื่นอื่นๆ สำหรับความต้องการในการตรวจจับก๊าซที่แตกต่างกัน

ถาม: เลเซอร์ TO60 DFB นี้และเลเซอร์ DFB ที่บรรจุผีเสื้อแตกต่างกันอย่างไร

ตอบ: ความแตกต่างที่สำคัญคือรูปแบบแพ็คเกจ อินเทอร์เฟซแบบออปติคัล และราคา

รุ่น TO60 มีแพ็คเกจกระป๋องโลหะสุญญากาศขนาดกะทัดรัด พร้อมด้วยเลนส์ TEC เทอร์มิสเตอร์ และแอสเฟียริกในตัวสำหรับการเชื่อมต่อแบบออปติคอลในพื้นที่ว่าง

โดยทั่วไปแล้ว เลเซอร์ Butterfly DFB จะใช้งานได้กับเอาต์พุตแบบไฟเบอร์เปีย และอาจรวมฟังก์ชันเพิ่มเติม เช่น ตัวแยกแสงและโฟโตไดโอดของจอภาพ ขึ้นอยู่กับการกำหนดค่า

ด้วยแพ็คเกจที่เรียบง่ายกว่าและเอาต์พุตออปติคัลพื้นที่ว่าง รุ่น TO60 มอบตัวเลือกที่คุ้มต้นทุนมากขึ้นสำหรับการตรวจจับก๊าซและการใช้งานอื่นๆ ที่ไม่จำเป็นต้องใช้การเชื่อมต่อไฟเบอร์และฟังก์ชันรวมเพิ่มเติม ตัวเลือกจะขึ้นอยู่กับวิธีการเชื่อมต่อแบบออปติคอลที่จำเป็น ขนาดบรรจุภัณฑ์ และสถาปัตยกรรมระบบ

ถาม: TEC ในตัวช่วยปรับปรุงประสิทธิภาพการตรวจจับก๊าซได้อย่างไร

ตอบ: เทอร์มิสเตอร์ TEC และ 10kΩ ในตัวช่วยควบคุมอุณหภูมิสำหรับเลเซอร์ DFB ซึ่งช่วยรักษาสภาพการทำงานที่มั่นคง และลดการเคลื่อนตัวของความยาวคลื่นที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ การควบคุมอุณหภูมิมีความสำคัญในระบบ TDLAS เนื่องจากความยาวคลื่นเลเซอร์จะต้องสอดคล้องกับคุณสมบัติการดูดกลืนเป้าหมาย ควรพิจารณาข้อกำหนดเฉพาะของ TEC ร่วมกับช่วงอุณหภูมิการทำงานของเลเซอร์และข้อกำหนดของระบบตรวจจับก๊าซที่สมบูรณ์

สินค้าที่เกี่ยวข้อง

· เลเซอร์ไดโอดผีเสื้อ DFB ขนาด 1392nm 10mW

· เลเซอร์ไดโอดผีเสื้อ DFB ขนาด 760 นาโนเมตร 10mW

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· เลเซอร์ไดโอด DFB ขนาด 1574 นาโนเมตรสำหรับการตรวจจับ CO2

· โฟโตไดโอด PIN InGaAs ในพื้นที่ใช้งาน 1 มม

หมายเหตุการดำเนินงานและการจัดการ

· เลเซอร์ไดโอดเป็นอุปกรณ์ที่ไวต่อการปล่อยประจุไฟฟ้าสถิต (ESD) ควรปฏิบัติตามขั้นตอนการป้องกัน ESD ที่เหมาะสมระหว่างการจัดการเสมอ

· โมดูลควรได้รับการจัดการในลักษณะเดียวกับอุปกรณ์เซมิคอนดักเตอร์ทั่วไปเพื่อป้องกันความเสียหายจากไฟฟ้าสถิต เพื่อการเก็บรักษาและการพกพาที่ปลอดภัย ควรบรรจุโมดูลด้วยวัสดุป้องกัน ESD

· ในการประกอบโมดูลบน PCB โต๊ะทำงาน หัวแร้ง และร่างกายมนุษย์ ควรต่อสายดิน

· เก็บอุปกรณ์ที่ไม่ได้ใช้ไว้ที่อุณหภูมิการจัดเก็บที่แนะนำ (-40°C ถึง +85°C) ในบรรจุภัณฑ์ที่ปลอดภัยจาก ESD

· อย่าให้เกินพิกัดสูงสุดสัมบูรณ์ที่ระบุไว้ในเอกสารข้อมูล รวมถึงกระแสไฟไปข้างหน้าสูงสุด 100mA และแรงดันไฟไปข้างหน้าสูงสุด 2V

· ใช้ไดรเวอร์เลเซอร์ไดโอดที่มีการจำกัดกระแสและการป้องกันแรงดันไฟฟ้าเกินเสมอ

· เปิดใช้งานการรักษาเสถียรภาพอุณหภูมิ TEC ก่อนที่จะใช้กระแสเลเซอร์ไดรฟ์เพื่อประสิทธิภาพสูงสุดและความเสถียรของความยาวคลื่น

· หลีกเลี่ยงการสัมผัสพื้นผิวเลนส์แอสเฟอริกด้วยนิ้วเปล่าเพื่อป้องกันการปนเปื้อน หากจำเป็นต้องทำความสะอาด ให้ใช้ไอโซโพรพิลแอลกอฮอล์ (IPA) และผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย

· อุณหภูมิรีโฟลว์ของบัดกรี: สูงสุด 260°C เป็นเวลา 10 วินาที หลีกเลี่ยงเวลาหรืออุณหภูมิในการบัดกรีมากเกินไป
