1. การแนะนำเลเซอร์ 760nm DFB TO CAN
2. ข้อมูลจำเพาะของผลิตภัณฑ์
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งาน

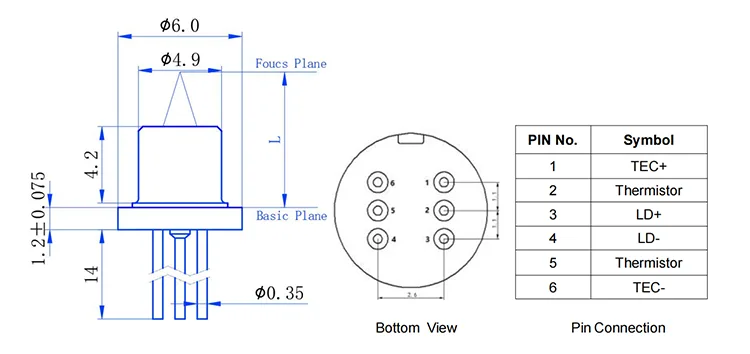

5. การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.)
6. ข้อมูลการสั่งซื้อ
7. เอกสารข้อมูล
8. เงื่อนไขการเสนอราคาและการชำระเงิน
9. ระยะเวลารอคอย
10. การประกันคุณภาพและบริการหลังการขาย

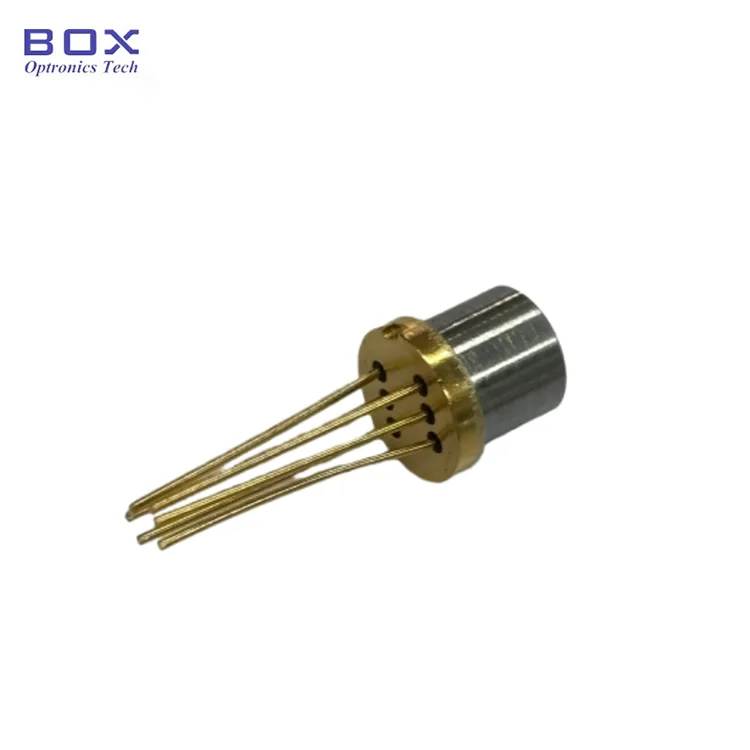

เลเซอร์ DFB TO CAN ขนาด 760 นาโนเมตรจาก Box Optronics เป็นแหล่งเลเซอร์ประสิทธิภาพสูงที่ออกแบบมาสำหรับการตรวจจับก๊าซออกซิเจน (O2) และการใช้งาน TDLAS เลเซอร์นี้มีความยาวคลื่นตรงกลาง 760nm+/-1nm กำลังเอาต์พุตสูงสุด 60mW กระแสไฟเกณฑ์ต่ำที่ 10~30mA และอัตราส่วนปราบปรามโหมดด้านข้าง (SMSR)≥35dB เพื่อการทำงานที่เสถียร TEC และเทอร์มิสเตอร์ในตัวช่วยให้ควบคุมอุณหภูมิได้อย่างแม่นยำและมีเสถียรภาพของความยาวคลื่นที่ดีเยี่ยม เลเซอร์ DFB TO CAN ขนาด 760 นาโนเมตรมีจำหน่ายในเลนส์แอสเฟอริกหรือแพ็คเกจ TO-CAN แบบหน้าต่างแบน เหมาะสำหรับการบูรณาการ OEM ในเครื่องวิเคราะห์ก๊าซ เครื่องมือตรวจสอบสภาพแวดล้อม และระบบสเปกโทรสโกปี
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไขการทดสอบ |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
เกณฑ์ปัจจุบัน |
ไอทีเอช |
ตามน้ำหนักจริง 25 ℃ |
- |
10 |
30 |
มิลลิแอมป์ |
|
กำลังขับ |
ปณ |
ไอโอพี=100mA |
60 |
- |
- |
เมกะวัตต์ |
|
ความยาวคลื่นตรงกลาง |
λ |
ไอโอพี=100mA |
759 |
760 |
761 |
นาโนเมตร |
|
ประสิทธิภาพความลาดชัน |
เอส |
ไอโอพี=100mA |
- |
- |
2.6 |
เมกะวัตต์/มิลลิแอมป์ |
|
แรงดันไปข้างหน้า |
วีเอฟ |
ไอโอพี=100mA |
- |
- |
2.6 |
V |
|
ความต้านทาน |
R |
ซีดับบลิว |
- |
- |
15 |
Ω |
|
อัตราส่วนการปราบปรามโหมดด้านข้าง |
สสส |
ไอโอพี=100mA |
35 |
- |
- |
เดซิเบล |
|
ความต้านทานของเทอร์มิสเตอร์ |
RT |
25 ℃ |
- |
10 |
- |
KΩ |
|
ค่าสัมประสิทธิ์เบต้า (25°C/85°C) |
เบต้า |
- |
3800 |
3930 |
4000 |
K |
|
เทค |
ไอแมกซ์ |
- |
- |
- |
1.2 |
A |
|
วีแม็กซ์ |
- |
- |
- |
1.58 |
V |
|
|
คิวแม็กซ์ |
- |
- |
- |
1.2 |
W |
|
|
∆T |
- |
- |
- |
70 |
K |
● เลเซอร์แบบ Distributed-feedback (DFB);
● ความแม่นยำของความยาวคลื่นสูง
● บูรณาการกับการรักษาอุณหภูมิ TEC;
● แพ็คเกจ TO60, เลนส์แอสเฟอริกหรือหน้าต่างแบนก็ได้
● การตรวจจับก๊าซออกซิเจน
● สเปกโทรสโกปี TDLAS;
● การวิเคราะห์ก๊าซอุตสาหกรรม
● เครื่องมือในห้องปฏิบัติการ
● การตรวจสอบด้านสิ่งแวดล้อม
|
บีแอลดี |
-เอ็กซ์ |
XX |
XX |
X |
-XX |
|
แอล.ดี |
ประเภทชิป |
ความยาวคลื่น |
บรรจุุภัณฑ์ |
กำลังขับ |
หน้าต่าง |
|
เลเซอร์ไดโอด |
ด: เดเอฟเบ |
760: 760 นาโนเมตร |
ถึง: TO-CAN |
60: 60มิลลิวัตต์ |
อัล: เลนส์แอสเฟอริก FW: หน้าต่างแบน |
เช่น BLD-D760TO60-AL
(ข้อมูลการสั่งซื้อ: 760nm DFB TO CAN Laser, กำลังเอาต์พุต 60mW, เลนส์แอสเฟอริก)
● เงื่อนไขการเสนอราคา
(1) EXW;
(2) ดีเอพี;
(3) อื่นๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
(1) โมดูลควรได้รับการจัดการในลักษณะเดียวกับอุปกรณ์เซมิคอนดักเตอร์ทั่วไปเพื่อป้องกันความเสียหายจากไฟฟ้าสถิต เพื่อความปลอดภัยในการเก็บรักษาและการพกพา โมดูลควรบรรจุด้วยวัสดุป้องกัน ESD ในการประกอบโมดูลบน PCB โต๊ะทำงาน หัวแร้ง และร่างกายมนุษย์ ควรต่อสายดิน
(2) โปรดให้ความสนใจเป็นพิเศษกับสภาพบรรยากาศ เนื่องจากน้ำค้างบนโมดูลอาจทำให้เกิดความเสียหายทางไฟฟ้าได้
(3) ภายใต้สภาพแวดล้อมที่มีการสั่นสะเทือนที่รุนแรงเช่นในรถยนต์ จะไม่รับประกันประสิทธิภาพและความน่าเชื่อถือ
เลเซอร์ไดโอดผีเสื้อ DFB 760nm 10mW
เลเซอร์ไดโอดผีเสื้อ DFB 1392nm 10mW
เลเซอร์คู่ไฟเบอร์ 1683nm 10mW
เลเซอร์ไดโอดคู่ไฟเบอร์ DFB 1651nm
เลเซอร์ผีเสื้อ DFB กำลังสูง 1653.7nm 40mW
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ฉลากการรับประกันบนตัวเครื่องมีการเปลี่ยนแปลงหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
