ภาพรวมผลิตภัณฑ์-เครื่องวัดพลังงานแสง

มิเตอร์วัดพลังงานแสงของ Box Optronics เป็นเครื่องมือวัดออปโตอิเล็กทรอนิกส์ประสิทธิภาพสูงที่ออกแบบมาเพื่อการตรวจจับและวิเคราะห์พลังงานแสงที่แม่นยำ สร้างขึ้นโดยใช้เครื่องตรวจจับโฟโตไดโอดซิลิคอน (Si) และอินเดียมแกลเลียมอาร์เซไนด์ (InGaAs) คุณภาพสูง มิเตอร์กำลังของเราให้การวัดที่แม่นยำและเชื่อถือได้ในช่วงสเปกตรัมอัลตราไวโอเลต มองเห็นได้ อินฟราเรดใกล้ และอินฟราเรดกลาง

ซีรีส์นี้ประกอบด้วยรุ่นหลายช่องสัญญาณแบบตั้งโต๊ะ (PM-MC-4-B5) สำหรับการทดสอบในห้องปฏิบัติการและการผลิต และรุ่นช่องเดียวแบบพกพาขนาดกะทัดรัด (PM-SC-1-HD) สำหรับการทดสอบภาคสนามและการสอบเทียบนอกสถานที่ ทุกหน่วยมีอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย การวิเคราะห์ทางสถิติแบบเรียลไทม์ (ปัจจุบัน นาที สูงสุด ค่าเฉลี่ย จุดสูงสุดถึงจุดสูงสุด ส่วนเบี่ยงเบนมาตรฐาน) และการเชื่อมต่อ USB สำหรับการรับและวิเคราะห์ข้อมูลบนพีซี ด้วยหัวตรวจจับแบบถอดเปลี่ยนได้ซึ่งรองรับแถบความยาวคลื่นและช่วงกำลังที่แตกต่างกัน การออกแบบทรงกลมที่ผสานรวมเป็นอุปกรณ์เสริมสำหรับการรวบรวมลำแสงที่สม่ำเสมอ และอุปกรณ์เสริมการเชื่อมต่อไฟเบอร์แบบยืดหยุ่น (อะแดปเตอร์ไฟเบอร์เปลือยและอะแดปเตอร์ไฟเบอร์ FC) ทำให้สามารถกำหนดค่ามิเตอร์วัดกำลังแสงของเราให้ตรงตามข้อกำหนดเฉพาะได้

คุณสมบัติที่สำคัญ - เครื่องวัดพลังงานแสง

● ความละเอียดในการวัดสูง: 0.001dB เพื่อการอ่านค่าพลังงานที่แม่นยำ

● ช่วงพลังงานกว้าง: 1nW~10mW หรือ 10uW~10W

● ครอบคลุมความยาวคลื่นกว้าง: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● มีหลายรูปแบบ: มีการกำหนดค่าแบบตั้งโต๊ะ (4 แชนเนล) และมือถือ (1 แชนเนล)

● การวิเคราะห์ทางสถิติพลังงานในตัว: ค่าปัจจุบัน, ต่ำสุด, สูงสุด, ค่าเฉลี่ย, จุดสูงสุดถึงจุดสูงสุด, ส่วนเบี่ยงเบนมาตรฐาน

● ช่วงเวลาการสุ่มตัวอย่างข้อมูลที่กำหนดค่าได้: 0.1 วินาทีถึง 1 วินาที

● ส่วนติดต่อผู้ใช้หน้าจอสัมผัสที่ใช้งานง่ายพร้อมการแสดงผลแบบเรียลไทม์

● การเชื่อมต่อ USB กับซอฟต์แวร์โฮสต์สำหรับการบันทึกข้อมูลและการวิเคราะห์กราฟิก

● เอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อก (0 ~ 2.5V) ผ่าน BNC/SMA

● ใช้งานได้กับอุปกรณ์เสริมอะแดปเตอร์ไฟเบอร์เปล่า (BFA) และอุปกรณ์เสริมอะแดปเตอร์ไฟเบอร์ FC (FCA)

● การออกแบบที่กะทัดรัดและทนทานเหมาะสำหรับทั้งห้องปฏิบัติการและอุตสาหกรรม

● ความไม่แน่นอนในการวัด: ±5%

การใช้งานทั่วไป - มิเตอร์วัดกำลังแสง

● การทดสอบและการกำหนดลักษณะเฉพาะของส่วนประกอบทางแสง (เลเซอร์ไดโอด ไฟเบอร์ เครื่องขยายสัญญาณ ตัวแยก)

● การตรวจสอบเอาต์พุตกำลังเลเซอร์และการตรวจสอบความเสถียร

● การจัดตำแหน่งระบบไฟเบอร์ออปติกและการวัดการสูญเสีย

● ห้องปฏิบัติการวิจัยและพัฒนาในด้านโฟโตนิกส์และออปโตอิเล็กทรอนิกส์

● การควบคุมและทดสอบคุณภาพสายการผลิตเลเซอร์อุตสาหกรรม

● การสอบเทียบและการตรวจสอบเซ็นเซอร์ออปติคัล

● การทดสอบส่วนประกอบโทรคมนาคม (CWDM, DWDM, ตัวรับส่งสัญญาณ)

● ห้องปฏิบัติการเกี่ยวกับการมองเห็นทางการศึกษาและมหาวิทยาลัย

● การบริการภาคสนามและการสอบเทียบอุปกรณ์นอกสถานที่

ข้อมูลจำเพาะทางเทคนิค-เครื่องวัดพลังงานแสง

ข้อมูลจำเพาะของเครื่องตรวจจับ (T=25°C)

ข้อมูลจำเพาะของหน่วยโฮสต์

ข้อมูลจำเพาะของอุปกรณ์เสริม

รายละเอียดสินค้า-เครื่องวัดพลังงานแสง

เครื่องวัดพลังงานแสงคืออะไร?

เครื่องวัดพลังงานแสงเป็นเครื่องมือออปโตอิเล็กทรอนิกส์ที่มีความแม่นยำ ซึ่งออกแบบมาเพื่อวัดกำลังของสัญญาณแสง โดยทั่วไปมาจากเลเซอร์ ไดโอดเปล่งแสง (LED) หรือระบบส่งผ่านไฟเบอร์ออปติก

ประกอบด้วยองค์ประกอบหลัก 2 ส่วน ได้แก่ หัวเซนเซอร์โฟโตไดโอดที่ปรับเทียบแล้วซึ่งจะแปลงพลังงานแสงขาเข้าเป็นกระแสไฟฟ้า และหน่วยแสดงผล/การประมวลผลที่ขยาย แปลงเป็นดิจิทัล และแสดงค่าพลังงานที่วัดได้ในหน่วยต่างๆ เช่น วัตต์ (W) มิลลิวัตต์ (mW) หรือเดซิเบลที่สัมพันธ์กับ 1mW (dBm)

มิเตอร์วัดกำลังแสงเป็นเครื่องมือพื้นฐานในการวิจัยโฟโตนิกส์ การสื่อสารด้วยไฟเบอร์ออปติก การผลิตเลเซอร์ และการควบคุมคุณภาพ ใช้สำหรับการระบุคุณลักษณะของเอาต์พุตเลเซอร์ การวัดการสูญเสียการแทรกของไฟเบอร์ กำลังเอาต์พุตและการวัดเกนของเครื่องขยายเสียงแบบออปติคัล และการตรวจสอบงบประมาณพลังงานระดับระบบ

การเลือกใช้วัสดุเครื่องตรวจจับ (ซิลิคอนสำหรับมองเห็นได้/NIR, InGaAs สำหรับ NIR/SWIR) จะกำหนดช่วงความยาวคลื่นและความไวของเครื่องมือ

ภาพรวมชุดผลิตภัณฑ์

Box Optronics นำเสนอแพลตฟอร์มมิเตอร์กำลังแสงแบบโมดูลาร์พร้อมหัวตรวจจับแบบเปลี่ยนได้และตัวเลือกหน่วยโฮสต์ 2 แบบ ช่วยให้ลูกค้ากำหนดค่าระบบที่ปรับให้เหมาะสมสำหรับข้อกำหนดการวัดเฉพาะของตนได้:

หัวตรวจจับ

• PMS-4011-2040:เครื่องตรวจจับโฟโตไดโอดซิลิคอนพร้อมทรงกลมที่ผสานรวม ครอบคลุม 400~1100nm ด้วยช่วงกำลัง -20~+40dBm (10μW~10W) เหมาะสำหรับการวัดกำลังเลเซอร์ที่มองเห็นได้และใกล้อินฟราเรด

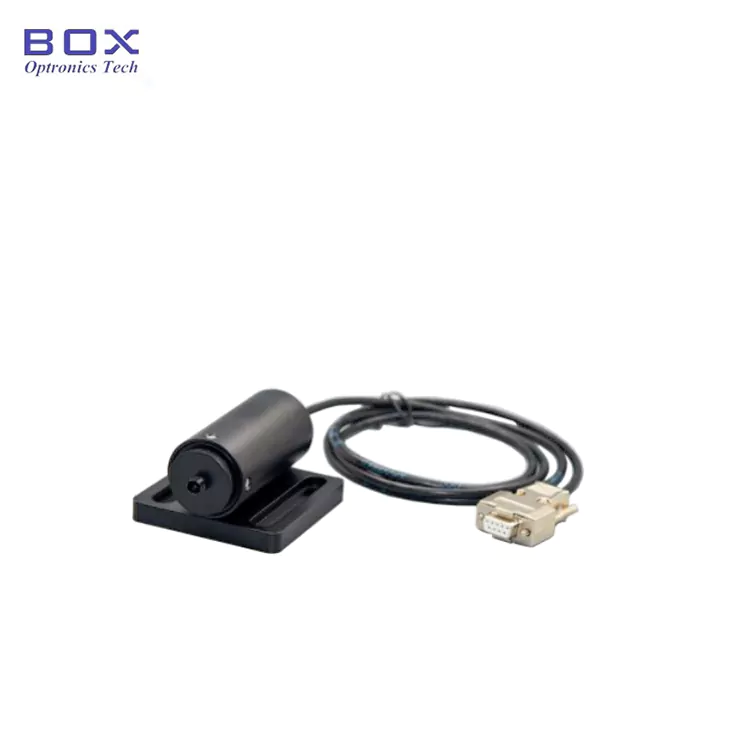

• PMS-9016-6010:เครื่องตรวจจับโฟโตไดโอด InGaAs (ไม่มีทรงกลมรวม) ครอบคลุม 900~1650nm พร้อมช่วงพลังงานต่ำที่ขยายออกไปที่ -60~+10dBm (1nW~10mW) ปรับให้เหมาะสมสำหรับการวัดย่านความถี่โทรคมนาคมความไวสูง

• PMS-9016-2043:เครื่องตรวจจับโฟโตไดโอด InGaAs พร้อมทรงกลมที่ผสานรวม ครอบคลุม 900~1650nm ด้วยช่วงพลังงานกว้าง -20~+43dBm (10μW~20W) เหมาะสำหรับการทดสอบโทรคมนาคมและข้อมูลคอมทั่วไป

• PMS-1122-2040:เครื่องตรวจจับโฟโตไดโอด InGaAs ที่มีความยาวคลื่นขยายพร้อมทรงกลมที่ผสานรวม ครอบคลุม 1100~2200nm ด้วยช่วงกำลัง -20~+40dBm (10μW~10W) ออกแบบมาสำหรับการใช้งานอินฟราเรดคลื่นสั้น (SWIR)

หน่วยโฮสต์

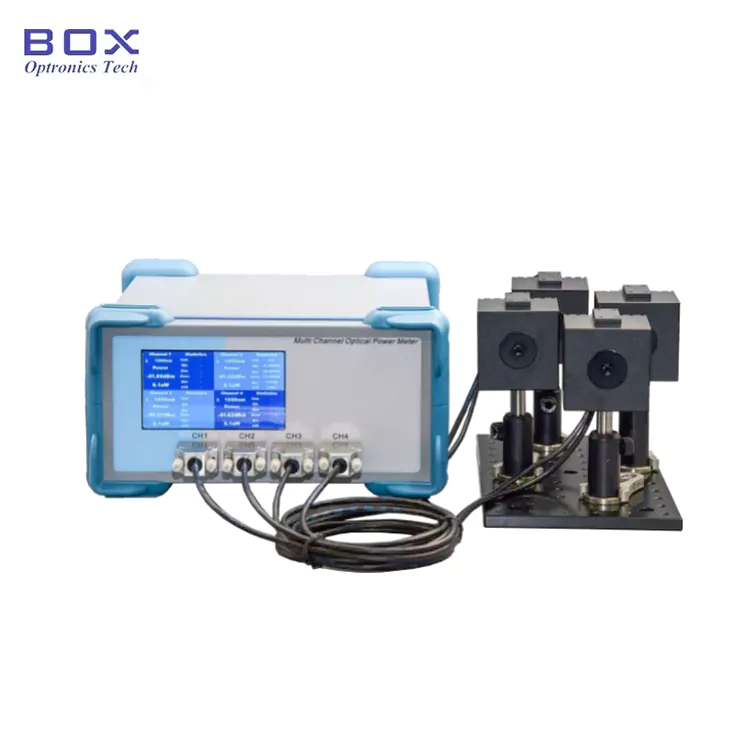

• PM-MC-4-B5 (หลายช่องสัญญาณแบบตั้งโต๊ะ):ยูนิตแบบตั้งโต๊ะสี่ช่องสัญญาณพร้อมหน้าจอสัมผัสขนาดใหญ่ รองรับการวัดช่องสัญญาณของเครื่องตรวจจับพร้อมกันสูงสุดสี่ช่อง เหมาะอย่างยิ่งสำหรับการจัดเตรียมในห้องปฏิบัติการ สถานีทดสอบการผลิต และการใช้งานที่ต้องการการตรวจสอบแบบหลายจุด

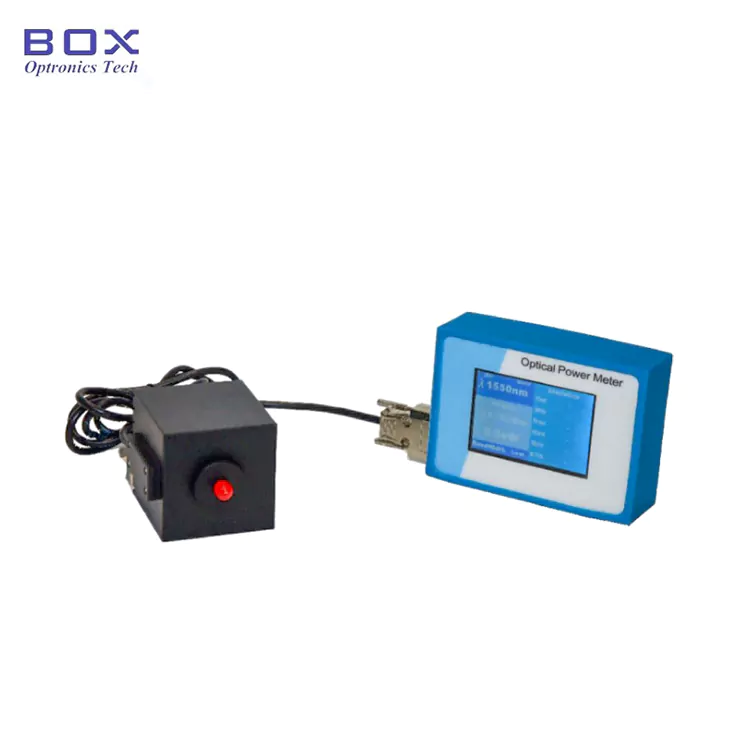

• PM-SC-1-HD (Handheld Single-Channel): อุปกรณ์มือถือช่องเดียวขนาดกะทัดรัดพร้อมอินเทอร์เฟซหน้าจอสัมผัส ออกแบบมาเพื่อการพกพาและการใช้งานภาคสนาม เหมาะสำหรับการสอบเทียบนอกสถานที่ การบริการภาคสนาม และการทดสอบอุปกรณ์เคลื่อนที่

ข้อมูลการสั่งซื้อ-มิเตอร์วัดกำลังแสง

ศัพท์เฉพาะรุ่น

อนุสัญญาการตั้งชื่อหน่วยเจ้าภาพ

น - XX - X - XX

ตัวอย่าง: PM-MC-4-B5

อนุสัญญาการตั้งชื่อตัวตรวจจับ

PMS - XXXX - XXXX - XX

ตัวอย่าง: PMS-9016-2040-FC

เอกสารข้อมูลและเครื่องวัดพลังงานแสงแบบซอฟต์แวร์

เอกสารข้อมูล

· รีโมทคอนโทรลผ่านอินเทอร์เฟซ USB ลิงก์ดาวน์โหลดซอฟต์แวร์พีซีรวมอยู่ในการซื้อ

เงื่อนไขการเสนอราคาและการชำระเงิน

เงื่อนไขการเสนอราคา

· EXW

· ดีเอพี

· FOB

· ข้อกำหนดอื่นๆ: โปรดติดต่อเราเพื่อหารือ

เงื่อนไขการชำระเงิน

· PayPal: การชำระเงินที่รวดเร็วและปลอดภัยสำหรับตัวอย่างและคำสั่งซื้อขนาดเล็ก

· T/T (โอนเงินผ่านธนาคาร): วิธีการชำระเงินมาตรฐานสำหรับใบสั่งผลิตปกติ

· Alibaba Trade Assurance: การคุ้มครองคำสั่งซื้อที่ปลอดภัยสำหรับการทำธุรกรรมออนไลน์พร้อมการรับประกันของผู้ซื้อ

· บัตรเครดิต: มีจำหน่ายผ่านแพลตฟอร์ม PayPal และ Alibaba

· เงื่อนไขการชำระเงินที่ยืดหยุ่น: ต่อรองได้

เวลานำ

· หน่วยมาตรฐาน (รุ่นในสต็อก): 3~5 วันทำการ

· การผลิตมาตรฐาน: 10~15 วันทำการ

· สั่งซื้อจำนวนมาก: โปรดติดต่อเพื่อขอกำหนดการผลิต

· การจัดส่งระหว่างประเทศ:~5 วันทำการ (DHL/UPS/FedEx ด่วน)

· บริการเร่งด่วน: มีให้บริการตามคำขอ

หมายเหตุการใช้งานและการจัดการ-มิเตอร์วัดกำลังแบบออปติคัล

ข้อควรระวังด้านความปลอดภัย

· อย่ามองโดยตรงไปยังลำแสงเลเซอร์ที่ทำงานอยู่หรือพอร์ตเอาต์พุตแบบออปติคัล

· ปฏิบัติตามระเบียบปฏิบัติด้านความปลอดภัยของเลเซอร์ที่เหมาะสมเสมอ และสวมแว่นตานิรภัยด้วยเลเซอร์ที่เหมาะสม

· อย่าให้เกินกำลังพิกัดสูงสุดสำหรับรุ่นเครื่องตรวจจับที่ใช้งานอยู่

· ตัดการเชื่อมต่อไฟฟ้าก่อนทำความสะอาดหรือซ่อมบำรุงเครื่อง

· ใช้เฉพาะแหล่งจ่ายไฟที่ระบุเพื่อหลีกเลี่ยงความเสียหายต่อเครื่องมือ

การดูแลและบำรุงรักษาเครื่องตรวจจับ

· รักษารูรับแสงของเครื่องตรวจจับให้สะอาดและปราศจากฝุ่น น้ำมัน และเศษซาก

· ใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุยและน้ำยาทำความสะอาดแสงที่เหมาะสมเมื่อทำความสะอาดพื้นผิวเครื่องตรวจจับ

· เปลี่ยนฝาครอบป้องกันบนเครื่องตรวจจับเสมอเมื่อไม่ได้ใช้งาน

· หลีกเลี่ยงการสัมผัสพื้นผิวของเครื่องตรวจจับที่ทำงานอยู่ด้วยนิ้วหรือเครื่องมือ

· ทำความสะอาดขั้วต่อไฟเบอร์ก่อนเสียบโดยใช้เครื่องมือทำความสะอาดที่เหมาะสม

· หลีกเลี่ยงการทำอุปกรณ์ตกหล่นหรือทำให้เครื่องตรวจจับได้รับแรงกระแทกทางกล

· เก็บในสภาพแวดล้อมที่สะอาดและแห้งเมื่อไม่ใช้งาน

· แนะนำการปรับเทียบใหม่เป็นระยะทุกปี

การประกันคุณภาพ

Box Optronics มุ่งมั่นที่จะจัดหาเครื่องมือทดสอบและการวัดทางแสงคุณภาพสูงพร้อมประสิทธิภาพที่เชื่อถือได้และสม่ำเสมอ มิเตอร์วัดกำลังแสงทั้งหมดของเราผ่านการทดสอบ การสอบเทียบ และขั้นตอนการควบคุมคุณภาพอย่างเข้มงวดก่อนจัดส่ง

การรับประกัน

· การรับประกันแบบจำกัดเงื่อนไข 12 เดือนนับจากวันที่จัดส่ง

· การรับประกันครอบคลุมถึงข้อบกพร่องในด้านวัสดุและฝีมือการผลิต

· ซ่อมแซมหรือเปลี่ยนอุปกรณ์ที่ชำรุดภายใต้การรับประกันฟรี

· การรับประกันไม่ครอบคลุมถึงความเสียหายจากการใช้งานในทางที่ผิด การจัดการที่ไม่ถูกต้อง การดัดแปลงโดยไม่ได้รับอนุญาต หรือการสึกหรอตามปกติของชิ้นส่วนสิ้นเปลือง
