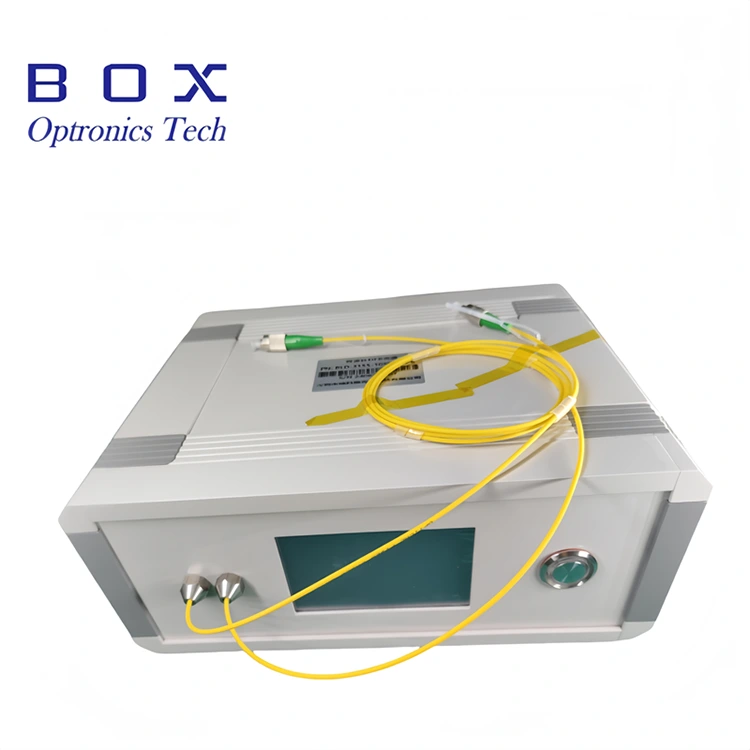

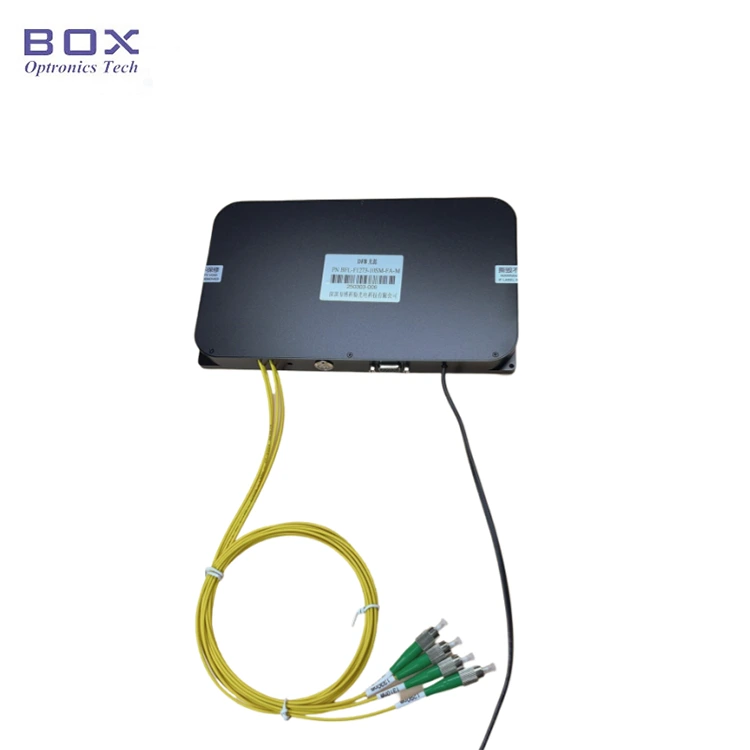

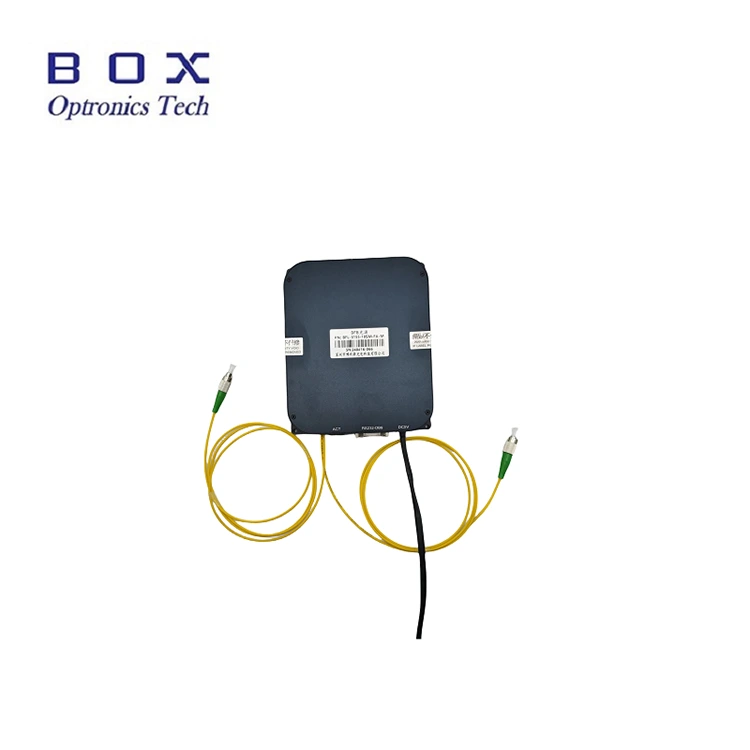

นี่คือแหล่งเลเซอร์ DFB แบบหลายช่องสัญญาณที่มีความยาวคลื่นที่กำหนดค่าได้อย่างอิสระและการทำงานของคลื่นต่อเนื่อง (CW) ตัวเลือกความยาวคลื่นที่ใช้ได้ ได้แก่ CWDM (1270~1650 nm), DWDM ITU channel 18~64, ความยาวคลื่น LAN-WDM รวมถึงความยาวคลื่นเฉพาะ เช่น 1,030 nm และ 1,064 nm ผลิตภัณฑ์มีให้เลือกสองรูปแบบ: หน่วยเดสก์ท็อปแบบสแตนด์อโลนหรือตัวเลือกโมดูลาร์ที่บูรณาการได้; พร้อมกับอินเทอร์เฟซการสื่อสารและซอฟต์แวร์ตรวจสอบ ผู้ใช้อาจเลือกระหว่างกำลังเอาต์พุตคงที่หรือการกำหนดค่าที่ปรับกำลังได้ แหล่งเลเซอร์ DFB แบบหลายช่องสัญญาณนี้รองรับการทำงานเป็นแหล่งกำเนิดแสงแบบช่องเดียวหรือเอาต์พุตพร้อมกันหลายช่อง
|
พารามิเตอร์ |
หน่วย |
ช่องสัญญาณคู่ |
สี่ช่อง |
บันทึก |
|
ความยาวคลื่นการทำงาน |
นาโนเมตร |
1310/1550 |
1270/1290/1310/1330 |
ปรับแต่งได้ |
|
ความยาวคลื่นเสริม |
นาโนเมตร |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 นาโนเมตร 1650 นาโนเมตร 1683 นาโนเมตร |
ประเภทเดเอฟบี |
|
|
กำลังขับ |
เมกะวัตต์ |
10/20/อื่นๆ |
ปรับแต่งได้ |
|
|
โหมดด้านข้าง อัตราส่วนการปราบปราม |
เดซิเบล |
>30 |
|
|
|
โหมดการทำงาน |
- |
ซีดับบลิว |
|
|
|
ช่วงการปรับกำลัง |
- |
10~100% |
|
|
|
ความมั่นคงระยะสั้น (15 นาที) |
เดซิเบล |
≤±0.02 เทียบเท่า ≤±0.5% |
|
|
|
ความมั่นคงในระยะยาว (8 ชั่วโมง) |
เดซิเบล |
≤±0.05 เทียบเท่า ≤±1 .2% |
|
|
|
ตัวเชื่อมต่อ |
- |
เอฟซี/เอพีซี |
ปรับแต่งได้ |
|
|
ชนิดไฟเบอร์ |
- |
Hi1060/SMF-28/PM1550 |
ปรับแต่งได้ |
|
|
บรรจุุภัณฑ์ |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
|
|
150(ก)×125 (ล)×20 (ส) |
โมดูล |
|||
|
พาวเวอร์ซัพพลาย |
V |
ไฟฟ้ากระแสสลับ 110~240V, <20W |
ตั้งโต๊ะ |
|
|
กระแสตรง 5V/4A, <15W |
โมดูล |
|||
|
การใช้พลังงาน |
W |
≤60 |
|
|
|
ช่วงอุณหภูมิในการทำงาน |
℃ |
-5 ~+55 |
|
|
|
ช่วงอุณหภูมิการจัดเก็บ |
℃ |
-40 ~+85 |
|
|
● ความยาวคลื่นที่ปรับแต่งได้และกำลังส่งออก;
● มี 2~16 ช่อง;
● กำลังขับคงที่หรือปรับได้;
● เสถียรภาพเอาต์พุตสูง ขนาดเล็ก และการเริ่มต้นระบบที่รวดเร็ว
● WDM, AWG, การสูญเสียส่วนต่างของอุปกรณ์ PLC, การตรวจจับการสูญเสียคืน;
● จักษุ ต.ค.;
● การสอบเทียบอุปกรณ์ไฟเบอร์และระบบทดสอบส่วนประกอบแบบพาสซีฟ
● ความยาวคลื่นที่ใช้ได้ (นาโนเมตร):
|
1030 |
1,064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

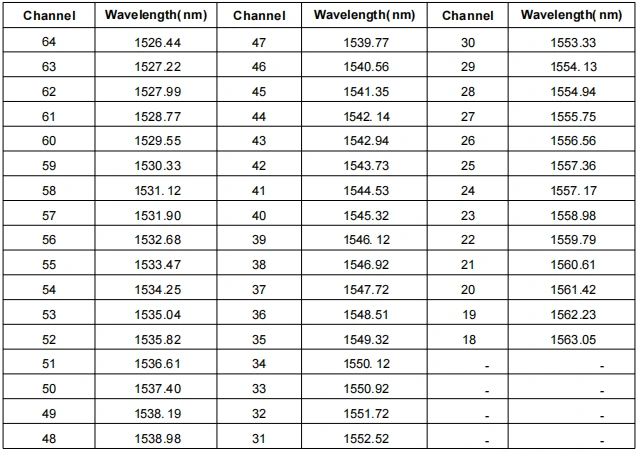

● ITU ช่อง 18 ~ 64 ความยาวคลื่น (มม.):

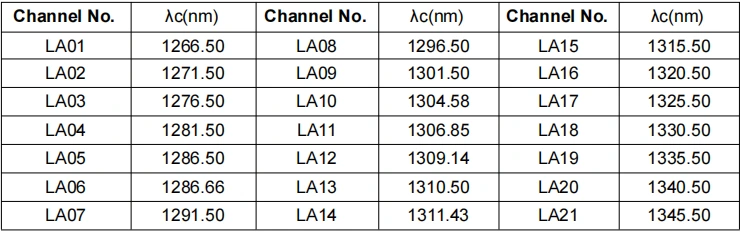

● ความยาวคลื่น LAN-WDM (มม.):
ขั้นตอนที่ 1 การแกะกล่อง: ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่
ขั้นตอนที่ 2 แหล่งจ่ายไฟ: เชื่อมต่อกับแหล่งจ่ายไฟสลับ DC หรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามข้อกำหนดด้านแหล่งจ่ายไฟ ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์จ่ายไฟตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาท์พุต: เปิดฝากันฝุ่นที่ตัวเชื่อมต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบส่วนหน้าของไฟเบอร์ และเชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบหลังจากยืนยันว่าไม่มีมลภาวะและความเสียหาย
ชุดที่ 4 เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้สายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อแหล่งเลเซอร์ DFB แบบหลายช่องสัญญาณและคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะก่อนเพื่อระบุสายเคเบิลข้อมูลพอร์ตอนุกรม ไม่เช่นนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์และโมดูลแหล่งกำเนิดแสงจะไม่สามารถเชื่อมต่อและสื่อสารได้อย่างถูกต้อง กรุณาสอบถามคนขับจาก Box Optronics

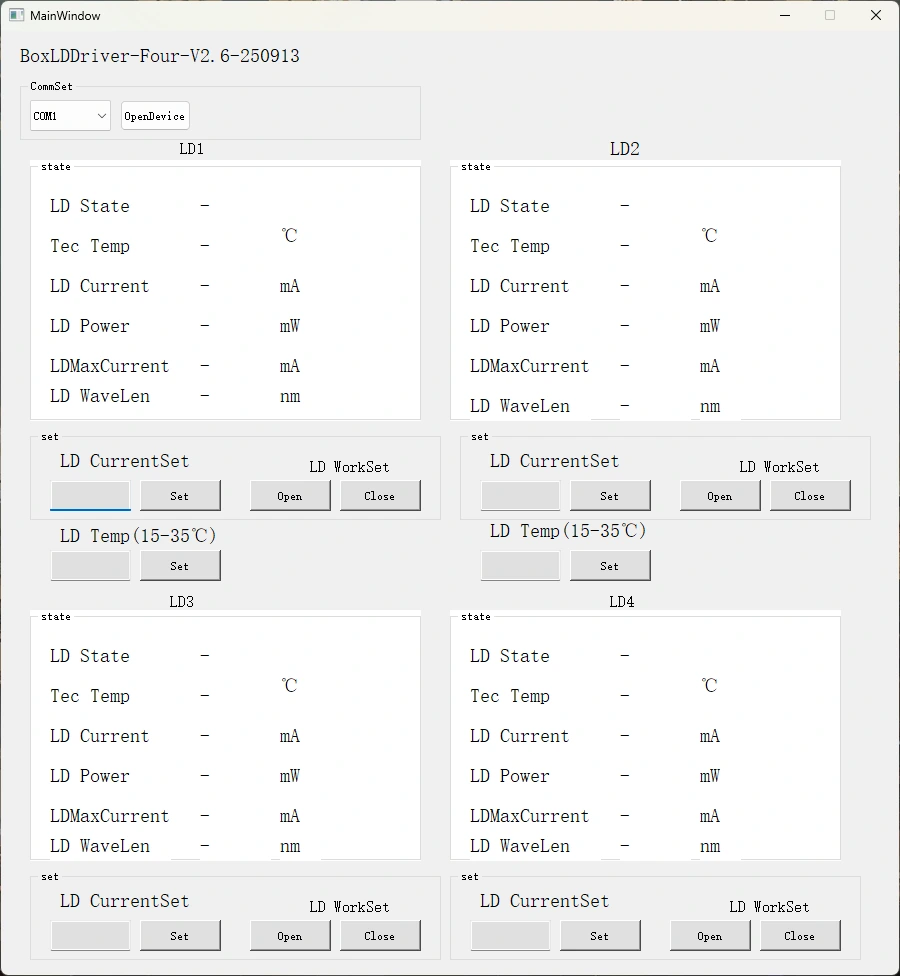

ขั้นตอนที่ 5 ซอฟต์แวร์ควบคุม: Box Optronics มีคำสั่งอนุกรมหรือซอฟต์แวร์พีซีเพื่อควบคุมกระแส LD และอุณหภูมิ LD ของแหล่งเลเซอร์ DFB แบบหลายช่องสัญญาณ เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแสและอุณหภูมิ จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มกระแสของไดรฟ์อย่างช้าๆ เมื่อทำงานครั้งแรก อย่าจ่ายกระแสไฟเต็มทันที)
