โมดูลเลเซอร์แบบปรับได้ C-Band

ภาพรวมผลิตภัณฑ์-โมดูลเลเซอร์แบบปรับได้ C-Band

โมดูลเลเซอร์แบบปรับได้ C-Band (ซีรีส์ ATLS4 / HTLS4) จาก Box Optronics เป็นโมดูลเลเซอร์แบบปรับได้ในตัวขนาดกะทัดรัด ซึ่งครอบคลุมช่วงความยาวคลื่น C-band เต็มรูปแบบและเอาต์พุตแบบเชื่อมต่อด้วยไฟเบอร์

รุ่น ATLS4 ได้รับการปรับให้เหมาะสมสำหรับการปรับความยาวคลื่นอย่างแม่นยำ โดยให้ขนาดขั้นของความยาวคลื่นทั่วไปที่ 22.00 น., เวลาในการสลับความยาวคลื่น ≤100 µs และประสิทธิภาพความกว้างของเส้นที่แคบต่ำกว่า 5 MHz เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความแม่นยำทางสเปกตรัมสูง รวมถึงการสอบปากคำ FBG, การแสดงคุณลักษณะของตัวกรองแสงแถบความถี่แคบ, การทดสอบส่วนประกอบ DWDM และการวัดโฟโตนิกที่มีความแม่นยำ

รุ่น HTLS4 ได้รับการออกแบบมาเพื่อแอปพลิเคชันการสแกนความยาวคลื่นที่รวดเร็ว โดยมีการตอบสนองการปรับความยาวคลื่นที่รวดเร็วถึง 1 µs ความสามารถในการสแกนความเร็วสูงเกิน 1,000 nm/s และความกว้างของเส้นประมาณ 1 MHz ได้รับการปรับให้เหมาะสมสำหรับการตรวจจับ FBG แบบไดนามิก การทดสอบส่วนประกอบออปติคัลที่มีปริมาณงานสูง และแอปพลิเคชันการรับสเปกตรัมที่รวดเร็ว

ทั้งสองรุ่นใช้แพ็คเกจกลไก อินเทอร์เฟซทางไฟฟ้า และการกำหนดค่าเอาท์พุตไฟเบอร์ที่เหมือนกัน ช่วยให้นักออกแบบระบบสามารถเลือกเกรดประสิทธิภาพที่เหมาะสมตามความต้องการใช้งาน โดยไม่ต้องเปลี่ยนการออกแบบการรวมระบบทางกลหรือทางไฟฟ้า

คุณสมบัติหลัก - โมดูลเลเซอร์แบบปรับได้ C-Band

• ช่วงการปรับความยาวคลื่น C-band กว้าง: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• ความแม่นยำของความยาวคลื่นสูง: ±10pm สัมบูรณ์, ±14pm ความเสถียร, <15pm ความสามารถในการทำซ้ำ

• ความเร็วในการจูนที่รวดเร็ว: ≤100µs (ATLS4) / ≤1µs (HTLS4) ต่อขั้น

• ความเร็วในการสแกนสูง: >40nm/s ที่สเต็ป 22.00 น. (ATLS4) / >1000nm/s ที่สเต็ป 20.00 น. (HTLS4)

• ขั้นตอนความยาวคลื่นละเอียด: 22.00 น. โดยทั่วไป (ATLS4) / 20.00 น. ทั่วไป (HTLS4)

• กำลังขับสูง: >10dBm(10mW) ตลอดช่วงการปรับจูนเต็มรูปแบบ

• ความเสถียรของกำลังที่ดีเยี่ยม: ±0.05dBm

• ความเรียบของกำลังที่ดี: ≤±0.3dB

• อัตราส่วนการปราบปรามโหมดด้านข้างสูง: >35dB (ATLS4) / >40dB (HTLS4)

• เสียงรบกวนที่มีความเข้มสัมพัทธ์ต่ำ: <-135dB/Hz

• ความกว้างของเส้นแคบ: <5MHz (ATLS4) / ~1MHz ทั่วไป (HTLS4) คงที่

• เอาต์พุตขั้วต่อไฟเบอร์ FC/APC มาตรฐาน

• ฟอร์มแฟคเตอร์โมดูลขนาดกะทัดรัด: 134x104x21 มม

• แหล่งจ่ายไฟ DC 5V, การใช้พลังงานทั่วไป <5W

• ช่วงอุณหภูมิการทำงานกว้าง: -20°C ถึง +65°C

การใช้งานทั่วไป - โมดูลเลเซอร์แบบปรับได้ C-Band

• ระบบสาธิตและการสอบสวนด้วยตะแกรงไฟเบอร์แบรกก์ (FBG)

• การทดสอบและการกำหนดคุณลักษณะของอุปกรณ์ออปติคอลพาสซีฟ (การสูญเสียการแทรก การสูญเสียการส่งคืน การตอบสนองของตัวกรอง)

• การทดสอบมัลติเพล็กเซอร์ส่วนประกอบ DWDM และการแบ่งความยาวคลื่น

• ระบบตรวจจับไฟเบอร์ออปติกสำหรับการวัดอุณหภูมิ ความเครียด และการสั่นสะเทือน

• การตรวจสอบสุขภาพโครงสร้างของสะพาน อุโมงค์ ท่อ และใบกังหันลม

• แหล่งเลเซอร์ที่ปรับแต่งได้สำหรับการวัดและวิเคราะห์สเปกตรัมแสง

• การวิจัยและพัฒนาในห้องปฏิบัติการโฟโตนิกส์และการสื่อสารด้วยแสง

• บูรณาการ OEM เข้ากับอุปกรณ์ทดสอบและวัดแสง

ข้อมูลจำเพาะของผลิตภัณฑ์-โมดูลเลเซอร์แบบปรับได้ C-Band

ข้อมูลจำเพาะทางแสงและความยาวคลื่น

ข้อมูลจำเพาะทางกลและไฟฟ้า

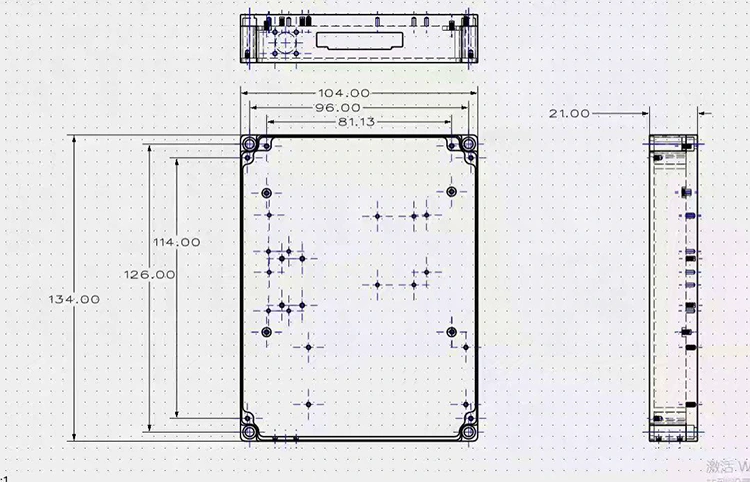

ขนาดบรรจุภัณฑ์-โมดูลเลเซอร์แบบปรับได้ C-Band

ขนาดโมดูล: 134 มม. (L) × 104 มม. (W) × 21 มม. (H)

ข้อมูลการสั่งซื้อ-โมดูลเลเซอร์แบบปรับได้ C-Band

ศัพท์เฉพาะรุ่น

XTLS4-C-แบนด์

ตัวอย่าง: ATLS4-C-Band, HTLS4-C-Band

คำถามที่พบบ่อย (FAQ)-โมดูลเลเซอร์แบบปรับได้ C-Band

ถาม: รุ่น ATLS4 และ HTLS4 แตกต่างกันอย่างไร

ตอบ: ATLS4 และ HTLS4 ใช้แพ็คเกจกลไก อินเทอร์เฟซทางไฟฟ้า และเอาต์พุตไฟเบอร์เหมือนกัน แต่ต่างกันในเรื่องความเร็วในการปรับแต่ง ขนาดสเต็ป และประสิทธิภาพความกว้างของเส้น

เวอร์ชันมาตรฐาน ATLS4 ให้ขนาดขั้นของความยาวคลื่น 10 pm, เวลาในการสลับความยาวคลื่นขั้นตอนเดียว ≤100 µs, ความเร็วในการสแกน >40 nm/s (ขั้น 10 pm) และความกว้างของเส้นแคบ <5 MHz ทำให้เหมาะอย่างยิ่งสำหรับการวัดสเปกตรัมความละเอียดสูงและการระบุลักษณะทางแสงที่แม่นยำ

เวอร์ชันความเร็วสูง HTMLS4 ให้เวลาในการเปลี่ยนความยาวคลื่นขั้นตอนเดียว ≤1 µs และความเร็วในการสแกน >1000 nm/s พร้อมความละเอียดขั้นตอนความยาวคลื่น 20 pm ทำให้เหมาะอย่างยิ่งสำหรับการสอบสวน FBG ที่รวดเร็ว การตรวจจับไฟเบอร์แบบไดนามิก และการทดสอบส่วนประกอบออปติคอลที่มีปริมาณงานสูง

เลือกรุ่นตามความต้องการใช้งานของคุณสำหรับความเร็วในการสแกน ความละเอียดของความยาวคลื่น และอัตราส่วนสัญญาณต่อเสียงรบกวน

ถาม:แหล่งกำเนิดเลเซอร์แบบปรับได้นี้สามารถใช้กับระบบสอบสวน FBG ได้หรือไม่

ก. ใช่. โมดูลเลเซอร์แบบปรับได้ ATLS4 และ HTLS4 มีความเหมาะสมอย่างกว้างขวางสำหรับระบบการสอบปากคำ FBG ความสามารถในการปรับความยาวคลื่นที่แม่นยำ ความละเอียดของความยาวคลื่นสูง และเอาต์พุตออปติคัลที่เสถียร ช่วยให้ติดตามการเปลี่ยนแปลงความยาวคลื่น FBG ที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ ความเครียด และการสั่นสะเทือนได้อย่างแม่นยำ ATLS4 ได้รับการปรับให้เหมาะสมสำหรับการวิเคราะห์สเปกตรัมที่มีความละเอียดสูง ในขณะที่ HTLS4 ให้ความสามารถในการสแกนความเร็วสูงสำหรับการตรวจจับ FBG แบบไดนามิกและการวัดปริมาณงานสูง

ถาม: กำลังขับและความเรียบของกำลังคืออะไร?

ตอบ: ทั้งสองรุ่นส่งกำลังเอาต์พุต >10dBm ตลอดช่วงการปรับจูนทั้งหมด โดยมีความเสถียรของกำลัง ±0.05dBm และความเรียบของกำลัง ≤±0.3dB วงจรควบคุมพลังงานในตัวจะรักษากำลังเอาต์พุตที่สม่ำเสมอเมื่อมีการปรับความยาวคลื่น ซึ่งช่วยลดข้อผิดพลาดในการวัดที่เกิดจากการแปรผันของกำลัง

ถาม: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) คืออะไร?

ตอบ: MOQ คือ 1 หน่วย เรารองรับปริมาณการสั่งซื้อที่ยืดหยุ่น ตั้งแต่หน่วยเดียวสำหรับ R&D และการสร้างต้นแบบไปจนถึงการผลิตจำนวนมากสำหรับการบูรณาการ OEM ติดต่อทีมขายของเราเพื่อสอบถามราคาเฉพาะตามปริมาณที่คุณต้องการ

เอกสารข้อมูล-โมดูลเลเซอร์แบบปรับได้ C-Band

โมดูลเลเซอร์แบบปรับได้ ATLS4-C-Band

โมดูลเลเซอร์แบบปรับได้ HTLS4-C-Band

โมดูลเลเซอร์แบบปรับเวลาได้ C-Band

• การผลิตมาตรฐาน:1~2 สัปดาห์

• สั่งซื้อจำนวนมาก: โปรดติดต่อเราเพื่อขอกำหนดการผลิต

• คำสั่งซื้อที่กำหนดเอง: 3 ~ 4 สัปดาห์

• การจัดส่งระหว่างประเทศ: ~5 วันทำการ (DHL/UPS/FedEx Express)

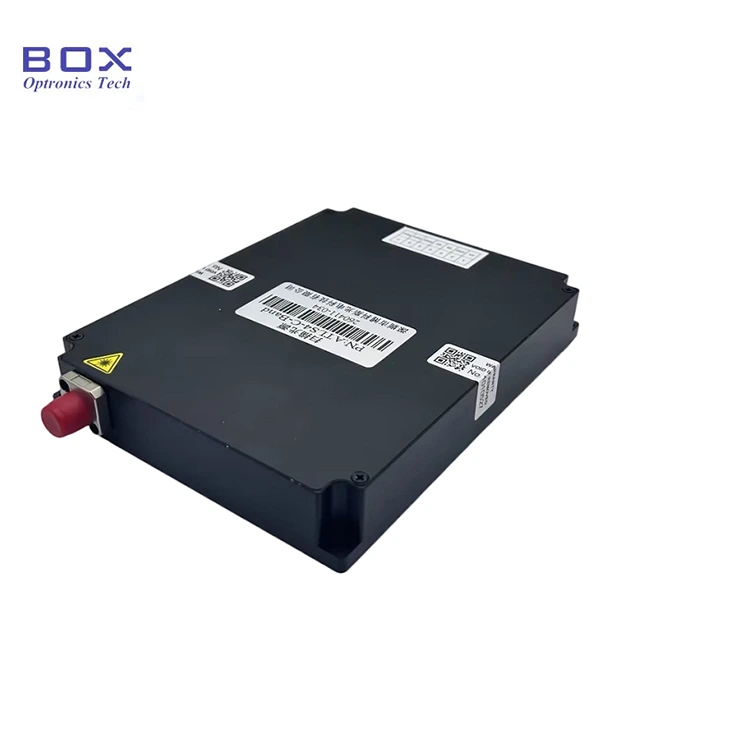

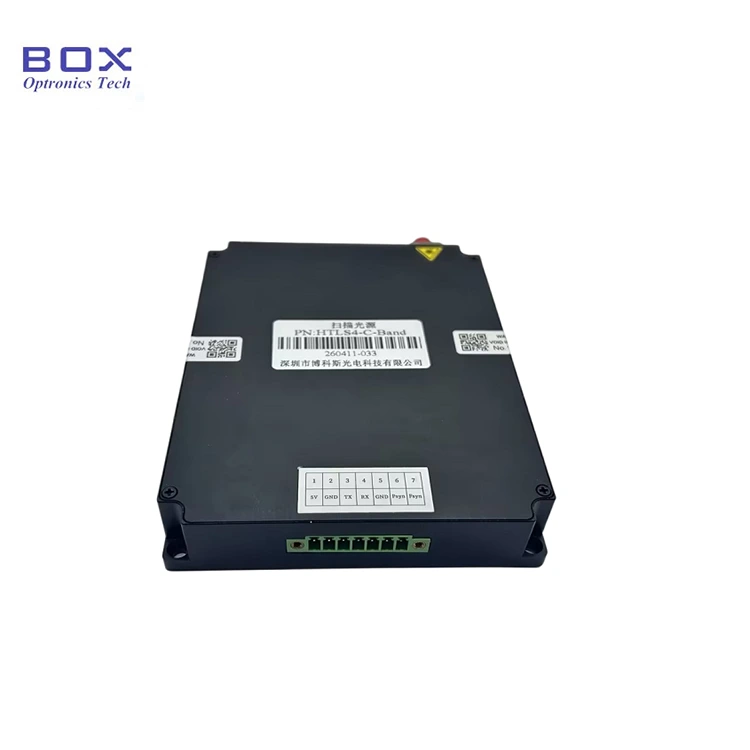

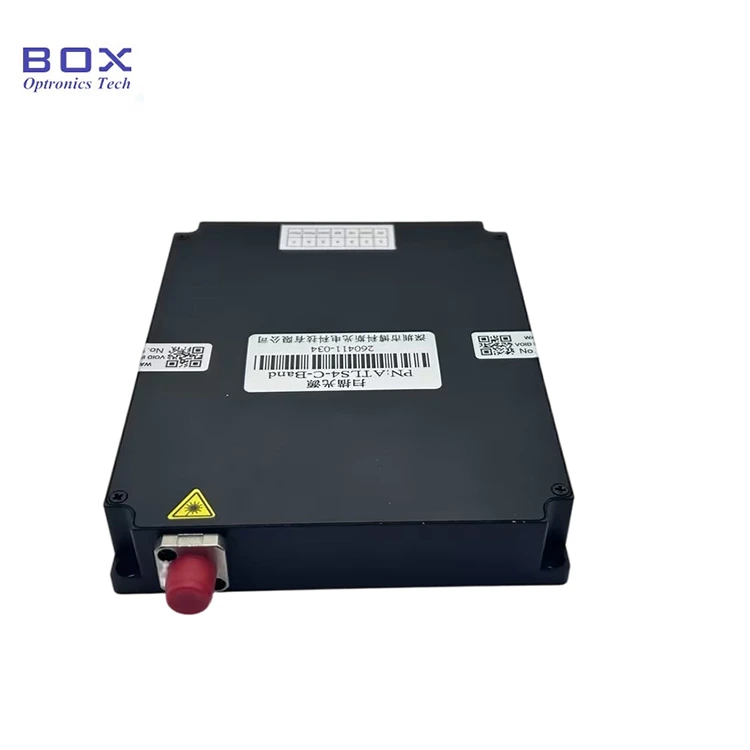

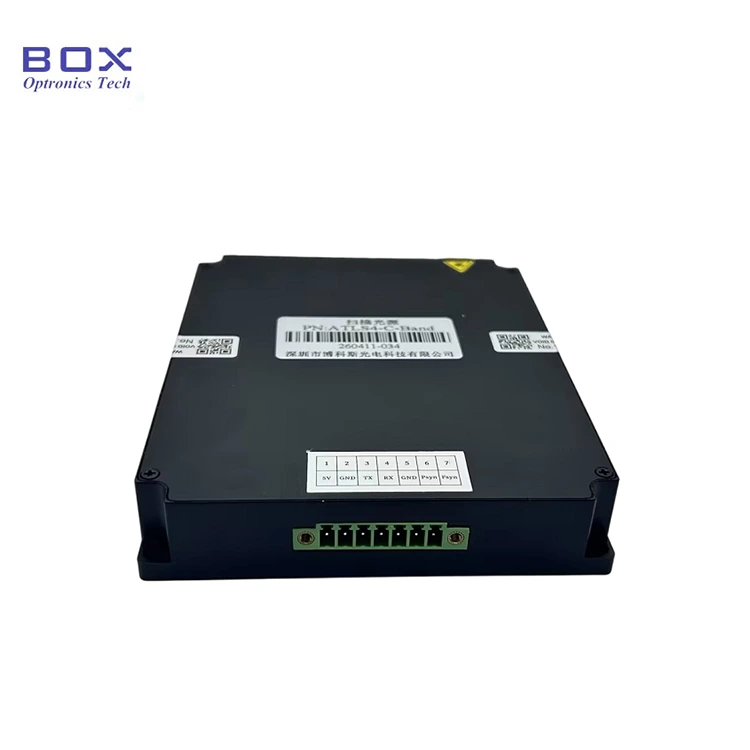

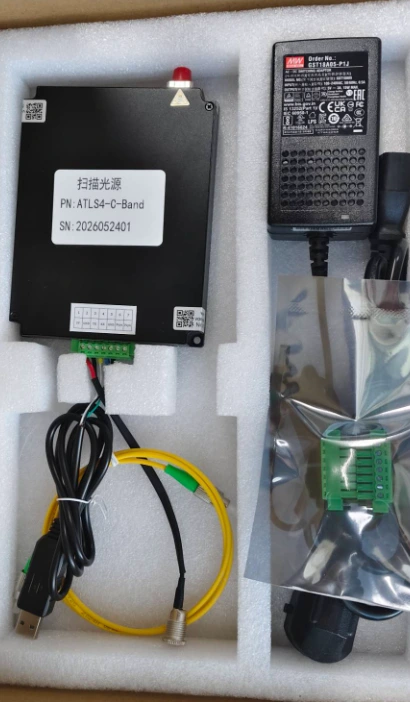

รูปถ่ายของผลิตภัณฑ์จริง - โมดูลเลเซอร์แบบปรับได้ C-Band
