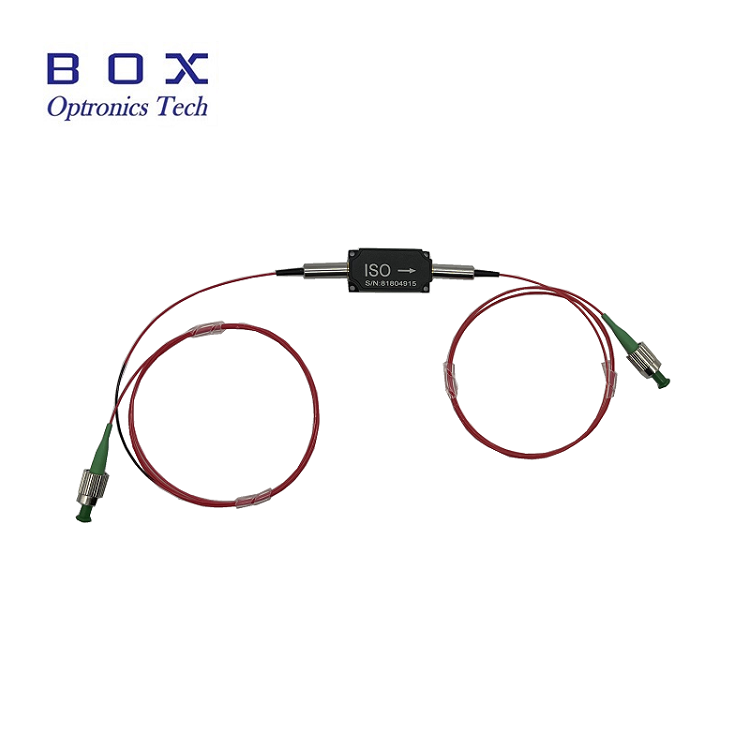

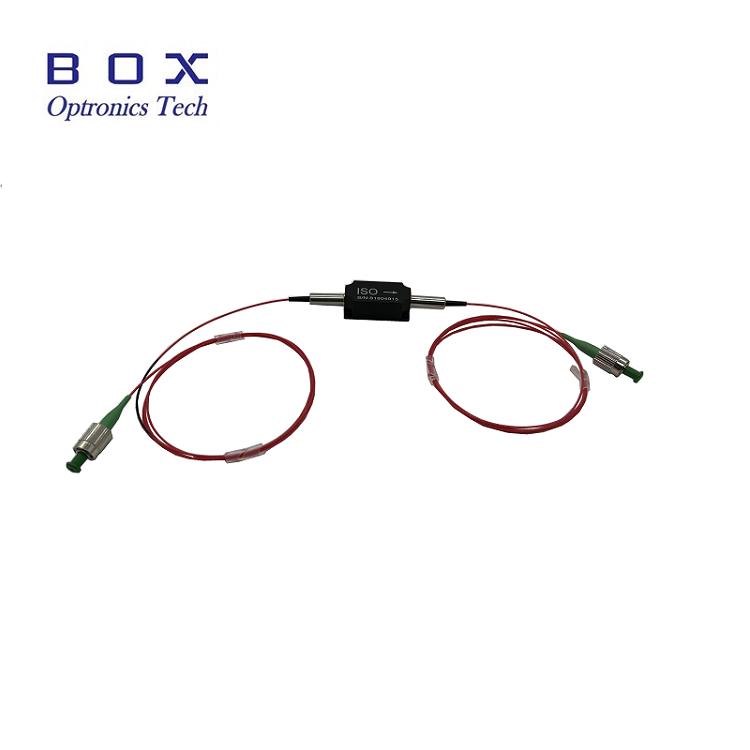

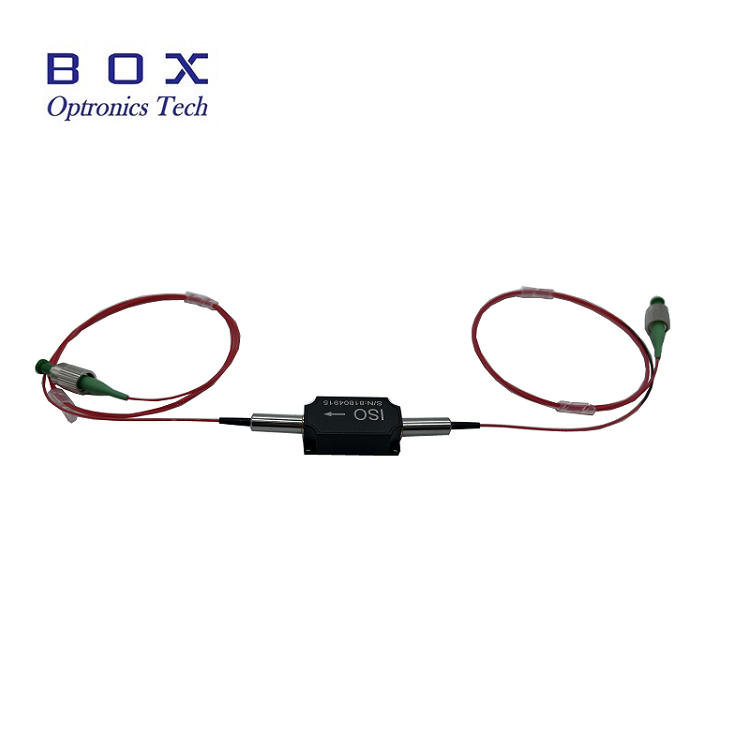

ตัวแยกแสงกำลังสูง 1064nm

ภาพรวมผลิตภัณฑ์-1064nm High Power Optical Isolator

Box Optronics จัดหาตัวแยกแสงกำลังสูง 1064nm ซึ่งเป็นส่วนประกอบทางแสงแบบพาสซีฟประสิทธิภาพสูงที่ออกแบบมาเพื่อปกป้องแหล่งกำเนิดเลเซอร์ เลเซอร์เมล็ดพืช และตัวขยายสัญญาณแสงจากการตอบรับทางแสงที่เป็นอันตรายซึ่งเกิดจากการสะท้อนและแสงสะท้อนกลับ ตามเอฟเฟกต์การหมุนของฟาราเดย์ ตัวแยกนี้ช่วยให้สามารถส่งผ่านแสงแบบไม่ซึ่งกันและกัน ช่วยให้แสงส่องผ่านในทิศทางไปข้างหน้าโดยสูญเสียน้อย ขณะเดียวกันก็ปิดกั้นแสงทิศทางย้อนกลับด้วยการแยกแสงสูง

โดดเด่นด้วยการสูญเสียการแทรกโดยทั่วไป การแยกตัวสูง และอัตราส่วนการสูญพันธุ์สูง ตัวแยกสัญญาณ 1064 นาโนเมตรนี้ได้รับการปรับให้เหมาะกับระบบไฟเบอร์เลเซอร์กำลังสูงและระบบแอมพลิฟายเออร์ รองรับการจัดการพลังงานโดยเฉลี่ยสูงสุด 10W และกำลังสูงสุดสูงสุด 10kW สำหรับการทำงานของพัลส์ ns ทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมและวิทยาศาสตร์ที่มีความต้องการสูง

คุณสมบัติหลัก-1064nm High Power Optical Isolator

• การแยกเสียงสูง: การแยกเสียงสูงสุดทั่วไป 30dB, ขั้นต่ำ 25dB

• การสูญเสียการแทรกต่ำ

• ขาดทุนผลตอบแทนสูง

• การสูญเสียขึ้นอยู่กับโพลาไรซ์ต่ำ (PDL)

• การจัดการพลังงานสูง: กำลังไฟเฉลี่ยสูงสุด 10W

• การออกแบบบรรจุภัณฑ์ขนาดกะทัดรัดและทนทาน: 58×28×26มม

• มีจำหน่ายในเวอร์ชัน PM (Polarization Maintenance) และเวอร์ชันที่ไม่ใช่ PM

• ตัวเลือกความยาวคลื่นหลายแบบ: 980nm, 1030nm, 1064nm

การใช้งานทั่วไป - ตัวแยกแสงกำลังสูง 1064nm

• ระบบไฟเบอร์เลเซอร์และไฟเบอร์เลเซอร์ MOPA

• เครื่องขยายสัญญาณแบบไฟเบอร์

• เครื่องมือทดสอบและวัดแสง

• ระบบตรวจจับไฟเบอร์ออปติก

• การป้องกันด้วยเลเซอร์ซีดในโซ่แอมพลิฟายเออร์

• ระบบไฟเบอร์เลเซอร์กำลังสูง

• ห้องปฏิบัติการวิจัยและพัฒนา

• ระบบการประมวลผลด้วยเลเซอร์ทางอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค-1064nm High Power Optical Isolator

ข้อมูลจำเพาะเกี่ยวกับแสง (T=25°C)

ข้อมูลจำเพาะทางกลและสิ่งแวดล้อม

รายละเอียดสินค้า-1064nm High Power Optical Isolator

ตัวแยกแสงคืออะไร?

ตัวแยกแสงหรือที่เรียกว่าตัวแยกฟาราเดย์เป็นอุปกรณ์ออปติคัลสองพอร์ตแบบพาสซีฟที่ให้การส่งสัญญาณพิเศษในทิศทางเดียวในขณะที่ให้การแยกสูงในทิศทางย้อนกลับ เป็นองค์ประกอบสำคัญในระบบเลเซอร์และไฟเบอร์ออปติกในการปกป้องแหล่งกำเนิดเลเซอร์และแอมพลิฟายเออร์ออปติคัลจากการตอบรับทางแสงที่เกิดจากแสงสะท้อนและกระเจิงกลับ

ตัวแยกแสงมีพื้นฐานมาจากเอฟเฟกต์ฟาราเดย์ ซึ่งใช้วัสดุแมกนีโตออปติกที่จะหมุนโพลาไรเซชันของแสงที่ผ่านเข้าไปเมื่อถูกสนามแม่เหล็ก เมื่อรวมกับโพลาไรเซอร์ การหมุนโพลาไรเซชันนี้ทำให้สามารถส่งผ่านแสงไปข้างหน้าและแยกแสงที่แพร่กระจายย้อนกลับได้สูง

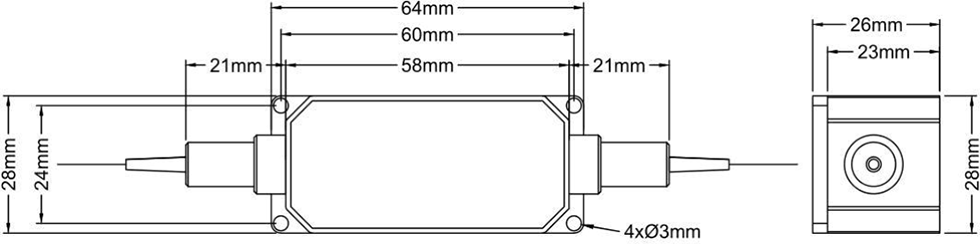

ขนาดแพ็คเกจ

ตัวแยกแสงกำลังสูง 1064nm บรรจุอยู่ในตัวเครื่องขนาดกะทัดรัดและทนทาน โดยมีขนาดดังต่อไปนี้ (หน่วย: มม.):

• ขนาดบรรจุภัณฑ์: 58 × 28 × 26 มม. (ยาว×กว้าง×สูง)

• การกำหนดค่า 2 พอร์ตพร้อมผมเปียแบบไฟเบอร์

• รูยึด 4 รู (Ø3 มม.) เพื่อการติดตั้งที่ปลอดภัย

• ออกแบบมาเพื่อความน่าเชื่อถือสูงและเสถียรภาพทางความร้อน

เหตุใดจึงเลือก Box Optronics

• การควบคุมคุณภาพอย่างเข้มงวดด้วยการทดสอบ 100% ก่อนจัดส่ง

• ราคาที่แข่งขันได้พร้อมความสามารถในการจัดส่งจำนวนมากที่มั่นคง

• ตัวเลือกการปรับแต่งที่ยืดหยุ่นสำหรับความยาวคลื่น กำลัง ไฟเบอร์ และตัวเชื่อมต่อ

• มีการทดสอบตัวอย่างสำหรับการประเมินผล

• จัดส่งทั่วโลกด้วยบริการจัดส่งด่วนของ DHL, UPS และ FedEx

• มีทั้งเวอร์ชัน PM และไม่ใช่ PM

• ตัวเลือกการให้คะแนนพลังงานหลายแบบ: 500mW ถึง 10W

• ครอบคลุมความยาวคลื่นกว้าง: 980nm, 1030nm, 1064nm

• อุปทานระยะยาวที่เชื่อถือได้สำหรับปริมาณการผลิต

ข้อมูลการสั่งซื้อ-1064nm High Power Optical Isolator

ศัพท์เฉพาะรุ่น

HPMIS - XXXX - X - X - X - X - X - XX

ตัวอย่าง: HPMIS - 1,064 - F - 1 - 1 - 1 - 0 - 10

ตัวแยก PM กำลังสูง 1064nm, การทำงานในแกนช้า, แกนเร็วถูกบล็อก, ไฟเบอร์ PM Panda, ท่อหลวม 900μm, ความยาวไฟเบอร์ 1 ม., แพ็คเกจ 58x28x26 มม., กำลังการจัดการ 10W

ตัวอย่าง: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

ตัวแยกกำลังสูง 1064nm (ไม่ใช่ PM), ไฟเบอร์ Hi1060, ท่อหลวม 900μm, ความยาวไฟเบอร์ 1 ม., แพ็คเกจ 58x28x26 มม., กำลังการจัดการ 5W

ตัวเลือกการปรับแต่งที่มีอยู่

• ความยาวคลื่นกลาง: 980nm, 1030nm, 1064nm ความยาวคลื่นอื่น ๆ ตามคำขอ

• พิกัดกำลังไฟ: 500mW, 1W, 2W, 5W, 10W, กำลังสูงกว่าสำหรับการออกแบบที่กำหนดเอง

• ประเภทโพลาไรซ์: PM (การรักษาโพลาไรเซชัน) หรือไม่ใช่ PM (โหมดเดี่ยวมาตรฐาน)

• การกำหนดค่าแกน PM: แกนทำงานช้า ทั้งสองแกนทำงาน

• ประเภทไฟเบอร์: ไฟเบอร์ PM Panda, Hi1060, ไฟเบอร์พิเศษอื่นๆ

• ความยาวไฟเบอร์: 0.5 ม., 0.8 ม., 1 ม., 1.5 ม., 2 ม. (มีความยาวที่กำหนดเองได้)

• ประเภทผมเปีย: เส้นใยเปลือย 250μm, ท่อหลวม 900μm, ท่อหลวม 3.0 มม.

• ขนาดบรรจุภัณฑ์: มาตรฐาน 58x28x26 มม. หรือขนาดบรรจุภัณฑ์แบบกำหนดเอง

• มีเวอร์ชันการแยกส่วนที่สูงขึ้นสำหรับแอปพลิเคชันที่มีความต้องการสูง

สำหรับข้อกำหนดที่กำหนดเอง โปรดติดต่อทีมขายของเราเพื่อแจ้งข้อกำหนดของคุณ

เอกสารข้อมูลและรายงานผลการทดสอบ-1064nm High Power Optical Isolator

แต่ละหน่วยจัดส่งพร้อมกับรายงานการทดสอบที่ครอบคลุมซึ่งบันทึกพารามิเตอร์ประสิทธิภาพที่วัดได้ ไฟล์ PDF เอกสารข้อมูลมีข้อกำหนดโดยละเอียด

• รายงานการทดสอบส่วนบุคคลรวมอยู่ในแต่ละหน่วย

เอกสารข้อมูล

เงื่อนไขการเสนอราคาและการชำระเงิน

เงื่อนไขการเสนอราคา

• EXW

• ดีเอพี

• FOB

• เงื่อนไขอื่นๆ: โปรดติดต่อเราเพื่อหารือ

เงื่อนไขการชำระเงิน

• PayPal: การชำระเงินที่รวดเร็วและปลอดภัยสำหรับตัวอย่างและคำสั่งซื้อขนาดเล็ก

• T/T (โอนเงินผ่านธนาคาร): วิธีการชำระเงินมาตรฐานสำหรับใบสั่งผลิตปกติ

• Alibaba Trade Assurance: การคุ้มครองคำสั่งซื้อที่ปลอดภัยสำหรับการทำธุรกรรมออนไลน์พร้อมการรับประกันของผู้ซื้อ

• บัตรเครดิต: PayPal และ Alibaba มีให้บริการ

• เงื่อนไขการชำระเงินที่ยืดหยุ่น: สามารถต่อรองได้

เวลานำ

• การผลิตมาตรฐาน: ~10-15 วันทำการ

• การกำหนดค่าที่กำหนดเอง: 15-20 วันทำการ

• สั่งจำนวนมาก: กรุณาติดต่อเพื่อสอบถามกำหนดการผลิต

• การจัดส่งระหว่างประเทศ: ~3-5 วันทำการ (DHL/UPS/FedEx ด่วน)

• บริการเร่งด่วน: มีให้บริการตามคำขอ

หมายเหตุการใช้งานและการจัดการ-1064nm High Power Optical Isolator

การป้องกัน ESD

แม้ว่าตัวแยกแสงจะเป็นอุปกรณ์แบบพาสซีฟ แต่จำเป็นต้องมีการจัดการที่เหมาะสมเพื่อรักษาประสิทธิภาพและความน่าเชื่อถือ

• ทำงานบนพื้นผิวที่สะอาดปราศจากฝุ่น

• หลีกเลี่ยงการสัมผัสส่วนปลายของไฟเบอร์โดยตรง

• เก็บฝาปิดกันฝุ่นไว้บนขั้วต่อเมื่อไม่ได้ใช้งาน

• ใช้การป้องกัน ESD ที่เหมาะสมระหว่างการจัดการและการติดตั้ง

• จัดการด้วยความระมัดระวังเพื่อหลีกเลี่ยงไม่ให้ผมเปียที่เป็นเส้นใยเสียหาย

การจัดการไฟเบอร์

• หลีกเลี่ยงการโค้งงอของเส้นใยมากเกินไป

• อย่าดึงหรือบิดผมเปียไฟเบอร์

• ทำความสะอาดขั้วต่อไฟเบอร์ก่อนเชื่อมต่อโดยใช้เครื่องมือทำความสะอาดที่เหมาะสม

• ใช้ฝาปิดกันฝุ่นทุกครั้งเมื่อไม่ได้ใช้งานขั้วต่อ

• ตรวจสอบความเสียหายที่ปลายไฟเบอร์ก่อนใช้งาน

• ไม่เกินแรงดึงสูงสุด (5N)

ข้อควรพิจารณาในการจัดการพลังงาน

• ตรวจสอบให้แน่ใจว่ากำลังไฟฟ้าเข้าไม่เกินค่าสูงสุดที่กำหนด

• ใช้การตรวจสอบพลังงานที่เหมาะสมเพื่อหลีกเลี่ยงการโอเวอร์โหลด

• ปล่อยให้กระจายความร้อนได้อย่างเหมาะสมในระดับพลังงานสูง

• ติดตั้งบนแผงระบายความร้อนเพื่อการทำงานที่ต่อเนื่องด้วยพลังงานสูง

การติดตั้งและการติดตั้ง

• ติดตั้งตัวแยกเสียงอย่างแน่นหนาโดยใช้รูยึด 4 รู

• ตรวจสอบให้แน่ใจว่ามีการจัดตำแหน่งที่เหมาะสมเพื่อลดการสูญเสียเพิ่มเติม

• อนุญาตให้มีพื้นที่เพียงพอสำหรับรัศมีการดัดงอของไฟเบอร์

• ทำงานภายในช่วงอุณหภูมิที่กำหนดเพื่อความน่าเชื่อถือ

• หลีกเลี่ยงความเครียดเชิงกลบนผมเปียแบบไฟเบอร์

• ตรวจสอบให้แน่ใจว่ามีการวางแนวพอร์ตที่เหมาะสมสำหรับทิศทางสัญญาณที่ถูกต้อง

• ตรวจสอบทิศทางเดินหน้า/ถอยหลังก่อนการติดตั้ง

การประกันคุณภาพ

Box Optronics มุ่งมั่นที่จะจัดหาส่วนประกอบออปติกคุณภาพสูงพร้อมประสิทธิภาพที่เชื่อถือได้ ตัวแยกแสงกำลังสูงทั้งหมดของเราผ่านการทดสอบและการควบคุมคุณภาพอย่างเข้มงวดก่อนจัดส่ง

การรับประกัน

• การรับประกันแบบจำกัด 12 เดือนนับจากวันที่จัดส่ง

• การรับประกันครอบคลุมถึงข้อบกพร่องด้านวัสดุและฝีมือการผลิต

• ซ่อมแซมหรือเปลี่ยนอุปกรณ์ที่ชำรุดภายใต้การรับประกันฟรี

• การรับประกันไม่ครอบคลุมถึงความเสียหายจากการใช้งานในทางที่ผิด การจัดการที่ไม่ถูกต้อง หรือการดัดแปลงโดยไม่ได้รับอนุญาต
