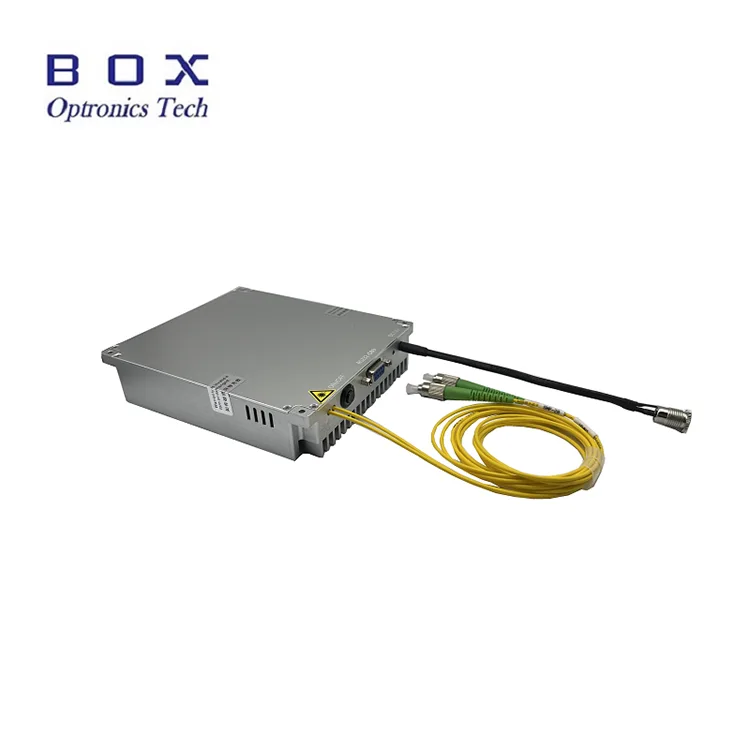

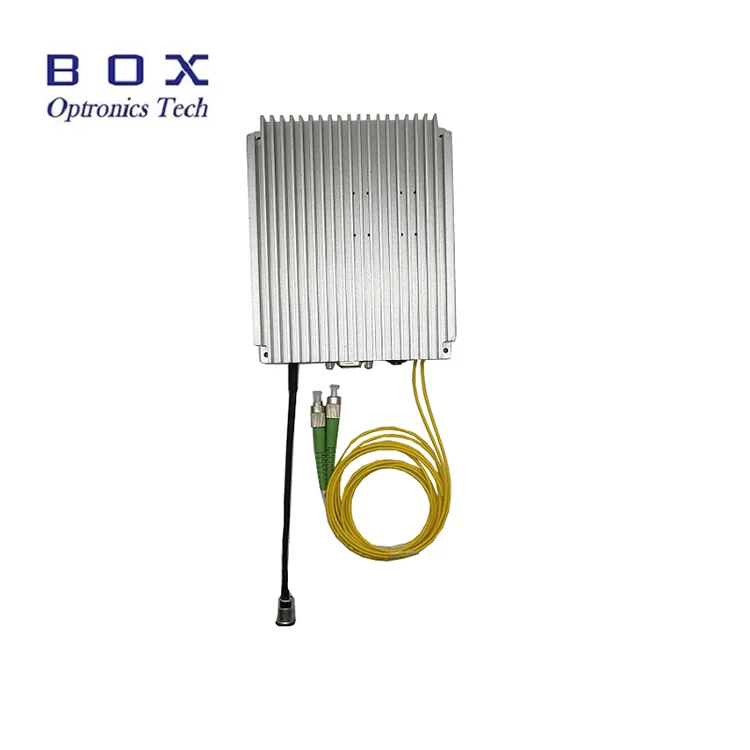

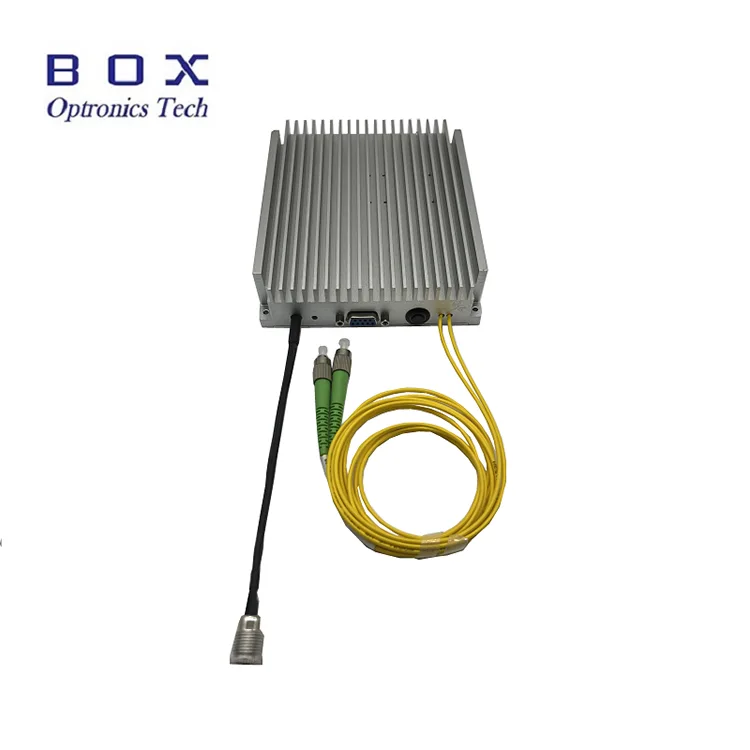

เครื่องขยายสัญญาณไฟเบอร์ที่เจือด้วยอิตเทอร์เบียม (YDFA) ใช้เลเซอร์ปั๊มเซมิคอนดักเตอร์เพื่อกระตุ้นเส้นใยเกนที่เจือด้วยอิตเทอร์เบียม โดยให้การขยายสัญญาณทางแสงที่มีประสิทธิภาพในช่วงความยาวคลื่น 1030–1080 นาโนเมตร แอมพลิฟายเออร์นำเสนอกำลังเอาต์พุตอิ่มตัวที่เป็นตัวเลือกและปรับได้อย่างต่อเนื่องที่ 17/20/23/25/26/27/30/33/37/40dBm โดยมีอัตราขยายสูง สัญญาณรบกวนต่ำ และประสิทธิภาพเอาต์พุตที่เสถียร
YDFA มีจำหน่ายทั้งแบบตั้งโต๊ะและโมดูลขนาดกะทัดรัด รองรับการควบคุมที่แผงด้านหน้า การสื่อสารแบบอนุกรม และการทำงานของซอฟต์แวร์พีซี ทำให้เหมาะสำหรับการใช้งานต่างๆ เช่น การขยายด้วยเลเซอร์ 1064 นาโนเมตรในการวิจัยทางวิทยาศาสตร์ ระบบเลเซอร์อุตสาหกรรม การใช้งานเลเซอร์ไฟเบอร์ และระบบการวัดด้วยแสงที่มีความแม่นยำ
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
1030~1070, 1040~1080 |
|
|
กำลังไฟฟ้าเข้า |
เดซิเบลเมตร |
0~10 |
ปรับแต่งได้ |
|
กำลังขับอิ่มตัว |
เดซิเบลเมตร |
17/20/23/25/26/27/30/33/37/40 |
@0dBm อินพุต |
|
รูปเสียงรบกวน |
เดซิเบล |
≤5.0 |
|
|
กำไรขึ้นอยู่กับโพลาไรเซชัน |
เดซิเบล |
<0.3 |
เอสเอ็มไฟเบอร์ |
|
อัตราส่วนการสูญเสียโพลาไรเซชัน |
เดซิเบล |
>20 |
พีเอ็มไฟเบอร์ |
|
การแยกอินพุต/เอาต์พุต |
เดซิเบล |
>35 |
|
|
ชนิดไฟเบอร์ |
- |
Hi1060 หรือ PM980 |
|
|
ตัวเชื่อมต่อ |
- |
เอฟซี/เอพีซี |
|
|
โหมดการทำงาน |
- |
ACC/APC(1) |
|
|
ขนาด |
มม |
260(ก)×280(ล)×120(ส) |
แบบตั้งโต๊ะ (17-26dBm) |
|
260(ก)×320(ล)×120(ส) |
แบบตั้งโต๊ะ (27-33dBm) |
||
|
376(ก)×340(ล)×112(ส) |
แบบตั้งโต๊ะ (37-40dBm) |
||
|
125(ก)×150(ล)×20(ส) |
โมดูล (17~20dBm) |
||
|
139(ก)×206(ล)×27(ส) |
โมดูล (23~26dBm) |
||
|
139(ก)×235(ล)×70(ส) |
โมดูล (27~40dBm) |
||
|
แหล่งจ่ายไฟ |
V |
ไฟฟ้ากระแสสลับ 110~240V, <30W |
ตั้งโต๊ะ |
|
แหล่งจ่ายไฟ |
V |
5V DC, <15W |
โมดูล |
|
โหมดควบคุม |
- |
การสื่อสารแบบอนุกรม RS232 |
โมดูล |
|
อินเตอร์เฟซการสื่อสาร |
- |
DB9 เพศเมีย |
โมดูล |
|
อุณหภูมิในการทำงาน |
℃ |
-5~+35 |
|
|
ช่วงความชื้นในการทำงาน |
% |
0~70 |
|
● ช่วงความยาวคลื่นกว้าง
● กำลังขับสูงถึง 40dBm;
● รูปเสียงรบกวนต่ำ;
● สามารถเลือก Hi1060 หรือ PM980 ได้
● เลนส์ไม่เชิงเส้น; ล
● โฟโตนิกส์ไมโครเวฟ;
● ระบบ LiDAR ที่สอดคล้องกัน

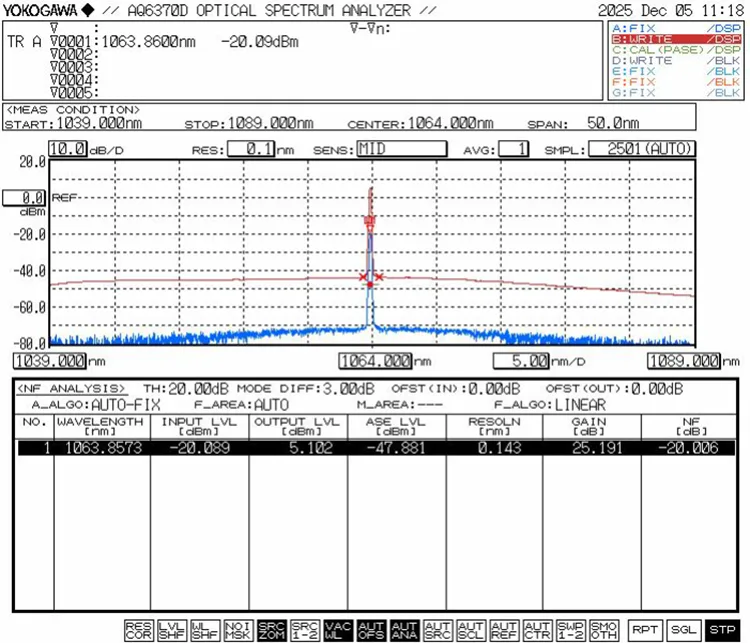

● สเปกตรัมแสงของสัญญาณ 1064 นาโนเมตรแบบขยาย กำลังอินพุต 0dBm, 3A
● ความไม่เสถียรของพลังงาน@กำลังเอาต์พุต 27dBm, อินพุต 0dBm 1064nm, โหมด APC

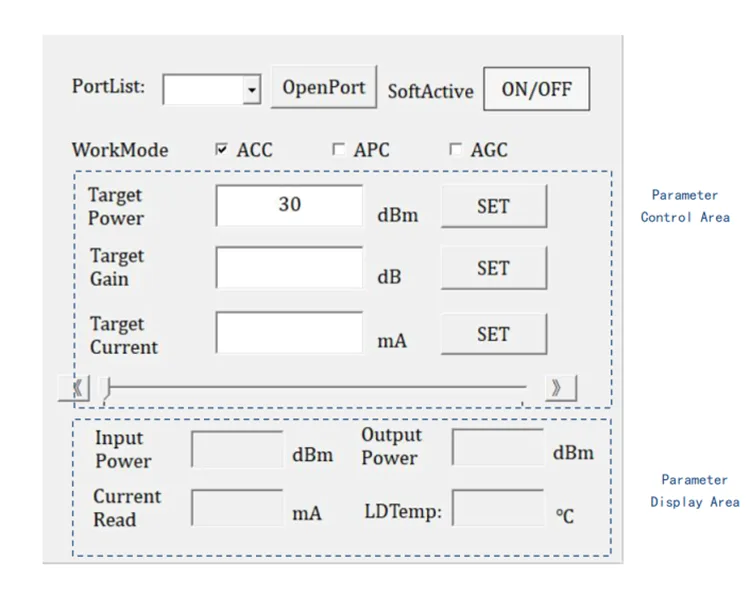

● อินเทอร์เฟซซอฟต์แวร์ควบคุมพีซี

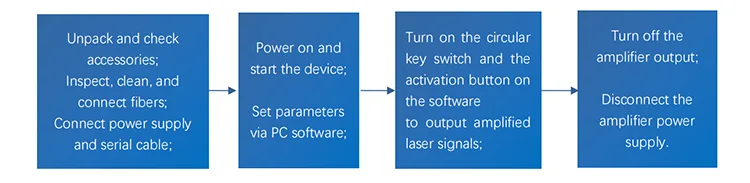

ขั้นตอนที่ 1 การแกะกล่องและการประกอบ: ก่อนการประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่ รวมถึงสายไฟหรืออะแดปเตอร์จ่ายไฟ จัมเปอร์ไฟเบอร์ คู่มือการใช้งาน รายงานผลการทดสอบ ฯลฯ
เชื่อมต่อแหล่งจ่ายไฟ: แอมพลิฟายเออร์แบบตั้งโต๊ะสามารถเชื่อมต่อโดยตรงกับไฟ AC; แอมพลิฟายเออร์โมดูลาร์ควรเชื่อมต่อกับแหล่งจ่ายไฟสลับ DC หรือแหล่งจ่ายไฟควบคุมที่ตรงตามข้อกำหนดแหล่งจ่ายไฟ
ใช้อุปกรณ์และเครื่องมือพิเศษ (ตัวตรวจสอบส่วนปลายของตัวเชื่อมต่อไฟเบอร์ ชุดทำความสะอาดตัวเชื่อมต่อไฟเบอร์) เพื่อตรวจสอบและทำความสะอาดส่วนหน้าของตัวเชื่อมต่อไฟเบอร์ เมื่อทำความสะอาดเรียบร้อยแล้วเท่านั้น ให้ใช้จัมเปอร์ไฟเบอร์เชื่อมต่อแหล่งสัญญาณไฟเข้ากับพอร์ตอินพุตของเครื่องขยายเสียง
ขั้นตอนที่ 2 เปิดแหล่งจ่ายไฟของแอมพลิฟายเออร์ เลือกโหมดการทำงานในซอฟต์แวร์พีซี และตั้งค่าพารามิเตอร์ เช่น กำลังเอาต์พุตหรือกระแสของปั๊ม
หมายเหตุ: แต่ละครั้งที่เปิดโมดูลเครื่องขยายเสียง โหมดการทำงาน (APC/ACC) และกระแสไฟทำงานหรือกำลังเอาต์พุตของเครื่องขยายเสียงจะเป็นการตั้งค่าพารามิเตอร์จากการใช้งานครั้งล่าสุด หากจำเป็นต้องปรับเปลี่ยน สามารถแก้ไขได้ผ่านซอฟต์แวร์พีซี โดยปกติแล้วเครื่องขยายเสียงจะตั้งค่าเป็นกระแสไฟทำงานขั้นต่ำและกำลังเอาท์พุตขั้นต่ำตามค่าเริ่มต้นที่โรงงาน
ขั้นตอนที่ 3 กดสวิตช์กุญแจเปิดใช้งาน (ACT) บนโมดูล และคลิกสวิตช์การเปิดใช้งานแบบนุ่มนวล (SOFTACTIVE) บนซอฟต์แวร์พีซี ในเวลานี้ สัญญาณเลเซอร์จะเริ่มขยายและส่งออก ในระหว่างการทดลอง สามารถปรับโหมดการทำงานและกำลังเอาท์พุตได้ทันเวลาตามต้องการ
หมายเหตุ: เมื่อแอมพลิฟายเออร์อยู่ในสถานะเปล่งแสง (สวิตช์เปิดใช้งานเปิดอยู่) ห้ามเสียบ ถอดปลั๊ก หรือเชื่อมต่อขั้วต่อจัมเปอร์ไฟเบอร์โดยเด็ดขาด มิฉะนั้น หน้าปลายขั้วต่อจัมเปอร์ไฟเบอร์และตัวเครื่องขยายเสียงอาจได้รับความเสียหาย ส่งผลให้ทำงานผิดปกติได้
ชุดที่ 4 หลังการใช้งาน ให้ปิดสวิตช์กุญแจเปิดใช้งาน (ACT) เพื่อตัดเอาต์พุตของเครื่องขยายเสียง ปิดแหล่งจ่ายไฟ และปลดการเชื่อมต่อไฟเบอร์
|
วายดีเอฟเอ |
กำลังขับ |
ชนิดไฟเบอร์ |
มิติ |
|
วายดีเอฟเอ |
-XX |
-XX |
-เอ็กซ์ |
|
เครื่องขยายสัญญาณไฟเบอร์เจืออิตเทอร์เบียม |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
เอสเอ็ม: สวัสดี1060 น:PM980 |
ม: โมดูล B: แบบตั้งโต๊ะ |
เช่น YDFA-27-PM-M
(ข้อมูลการสั่งซื้อ: เครื่องขยายสัญญาณไฟเบอร์เจืออิตเทอร์เบียม กำลังเอาต์พุต 27dBm พร้อมไฟเบอร์ PM980 แพ็คเกจโมดูล)
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า
(3) อื่นๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
การผลิต: 10-15 วันทำการ (ถ้ามีของในสต็อกจะจัดส่งให้เร็วกว่านี้ครับ)
โลจิสติกส์ระหว่างประเทศ: 3-5 วันทำการ
● แอมพลิฟายเออร์ควรทำงานภายในความยาวคลื่นและช่วงกำลังของสัญญาณออพติคอลที่กำหนด อย่าป้อนสัญญาณแสงเกินช่วงที่กำหนด โปรดดูรายงานการทดสอบผลิตภัณฑ์สำหรับพารามิเตอร์เฉพาะ
● ก่อนสตาร์ท ตรวจสอบให้แน่ใจว่าสวิตช์เปิด/ปิดและสวิตช์กุญแจปิดอยู่ จากนั้นจึงเชื่อมต่อแหล่งจ่ายไฟ เมื่อปิดเครื่อง ก่อนอื่นให้ปิดสวิตช์กุญแจ และถอดแหล่งจ่ายไฟออกหลังจากที่ไฟแสดงเอาต์พุตดับลง อย่าตัดแหล่งจ่ายไฟโดยตรงเมื่อเครื่องขยายเสียงทำงาน
● ไม่แนะนำให้ทำการเสียบ/ถอดปลั๊กตัวเชื่อมต่อไฟเบอร์อินพุตและเอาต์พุตบ่อยครั้ง เนื่องจากอาจทำให้เกิดการปนเปื้อนของฝุ่น เพิ่มการสูญเสียการเสียบ หรือทำให้ผิวหน้าปลายของตัวเชื่อมต่อไฟเบอร์ไหม้
● ขั้วต่อ FC/APC ที่พอร์ตเอาต์พุตหลักใช้สำหรับการทดสอบกำลังไฟเท่านั้น ห้ามเชื่อมต่อกับขั้วต่อไฟเบอร์อื่นโดยเด็ดขาด หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตเข้ากับไฟเบอร์อื่น แนะนำให้ใช้การประกบฟิวชั่นด้วยตัวต่อไฟเบอร์ฟิวชั่น
● เก็บอุปกรณ์ให้ห่างจากความชื้น ฝุ่น และการกัดกร่อน เก็บไว้ในที่แห้ง
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ฉลากการรับประกันบนตัวเครื่องมีการเปลี่ยนแปลงหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
